HL-QC504L型帕薩特全車電器實訓臺
【產品簡介】

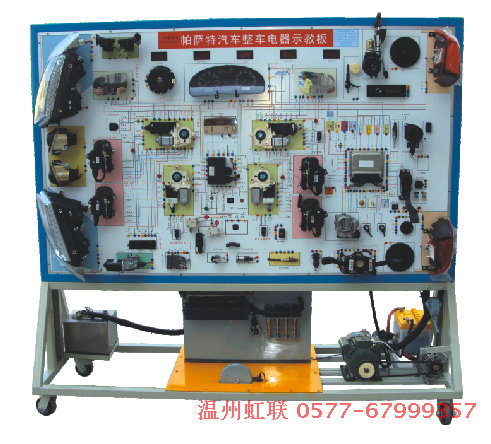

本實驗臺以大眾帕薩特B5整車電器系統實物為基礎，由移動臺架、示教麵板二部分組成。適用於中高等職業學院和培訓機構的汽車全車電器系統構造與維修實訓教學，能夠滿足對全車電器系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易於維護。
【結構組成】
燈光系統、機表系統、防盜系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及後視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。
【功能特點】
一、展示功能：
1、把整車電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器系統的結構和工作原理。
2、彩色完整的整車電器系統結構組成圖和電路原理圖，便於對整車電器系統的結構組成和電路的工作原理教學。
二、動態運行功能：在整車電器基礎上，配備各相關輔助控製裝置，可如原車一樣實際演示起動、充電、燈光、機表、雨刮、中控門鎖、車身防盜、電動窗、音響系統等全套整車電器設備的工作原理和過程；
三、檢測功能：
通過外接式的檢測端子，可無損線束直接在麵板上進行各傳感器、執行器和電路參數的檢測與分析；數字電壓表可代替萬用表測量相關的電壓值。
四、實時顯示功能：
機表顯示單元實時顯示發動機的各項數據，LED燈顯示或執行器的工作狀態，高精度數字電壓表實時顯示各傳感器或執行器的電壓值等；
五、故障設置與考核功能：
通過集成電路故障設置器，可對所有系統電氣斷路故障和虛接故障二種典型故障類型進行設置。便於通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。
【產品工藝】
一、麵板工藝和特點
麵板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用10mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，具有耐磨不易退色等特點。
二、麵板櫃使用優質冷軋鋼板折彎成型，無縫焊接。麵板櫃與移動臺架為可分離結構，便於拆裝。
三、臺架采用國標管材，無縫焊接。臺麵及側板使用優質冷軋鋼板折彎成型。
四、金屬表麵采用高溫噴塑處理，漆麵堅固美觀。
【外形尺寸】
（長*寬*高）2040*650*1850（mm）
