• • 產品信息

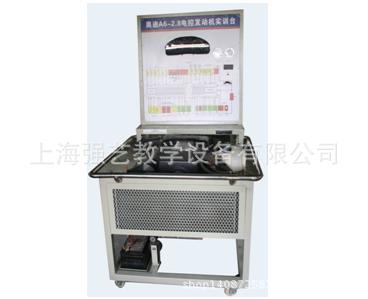

  • 名稱：奧迪A6電控汽油發動機實訓臺
  • 品牌：強藝

裝置功能要求：

★1、裝備采用全新奧迪原車汽車發動機器件組成，包括：發動機總成、起動機總成、發電機總成、電控單元（ECU）、進/排氣系統、所有傳感器、執行器、組合機表、點火開關等發動機正常工作器件；形象的表達瞭發動機的結構組成與工作原理；適合中高等汽車院校與培訓機構對學員進行發動機的教學需要。

2、裝備發動機系統結構完整，能夠按照原車操作方式，動態演示發動機起動、怠速、加速、減速等工作過程；采用整體式臺架設計，實訓臺架由四大部分組成：

一、麵板原理電路檢測顯示圖：

1)麵板上安裝有2mm小孔的外接檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

2）增設顯示功能：液晶數字表，實時顯示：1水溫度傳感器信號、2進氣溫度信號、 3節氣門傳感器G187信號、4 節氣門傳感器G185信號、5前氧傳感器信號、6後氧傳感器信號、7空氣流量計信號、8蓄電池電壓等各種傳感器電壓信號參數變化情況，利於教學與故障排除需要。

3）高亮LED燈，實時顯示點火/噴油占空比，可動態觀察每個點火/噴油工作情況，利於計算占空比與形象教學需要。

二、控製/機表顯示臺：

1）原車組合機表，實時顯示發動機轉速、水溫、燃油量、電控故障燈、機油壓力過低故障燈等發動機控製系統信號參數變化，方便形象教學與故障設置排除需要。

2）增設燃油壓力表、進氣真空壓力表，可實時觀察燃油/進氣量在不同轉速下的變化情況，利與教學與故障排除需要。

3）裝原車OBDII診斷座，可連接專用或通用解碼器進行編碼查詢，防盜匹配、讀故障碼、數據流、波形分析，監控運行數據變化，開展傳感器、執行器與電控系統的性能、功能測試與分析。

三、發動機動態演示區：

1）采用500×500×2.5MM方鋼，經特殊工藝焊接成型，根據原車發動機固定方式，合理擺放發動機。臺架整體結構合理，樣式新穎，美觀大方。

2）發動機組成結構：

原廠發動機總成，包括（所有傳感器、執行器、供油系統、冷卻系統、充電系統、起動系統、廢氣渦輪增壓系統、進/排氣系統、電子油門踏板。組合機表、芯片鑰匙、防盜感應線圈、電控ECU 、OBD診斷座、蓄電池、點火開關等。

3）設備前部裝原車電子油門踏板，可按照原車功能對發動機進行起動、怠速、加速、減速等實驗模擬；動態演示發動機不同的工作狀況。適合於中高職業院校與汽車培訓機構對學員進行汽車發動機教學與實訓實操考核需要。

四、安全防護措施區：

1）設置蓄電池負極電源總開關，可隨時打開/關閉電源。不用拆卸蓄電池電源接頭，更人性化設計，方便使用。

2）前水箱危險保護網，發動機演示區均采用半徑為32mm寬的圓形不銹鋼護手。樣式新穎，確保教學使用的安全可靠。

3、裝備采用單片機手動設置設置系統: 故障點由教師在故障設置箱內進行設置，可以設置單一故障，也可以設置復合故障；學生通過分析電路的故障現象，判斷故障點的位置，然後在排故麵板上選擇需要排除的故障點。（故障電路原理為觸點單刀開關，隻能打開或關閉控製）。適用於對學員進行不同等級實訓實操考核需要。
