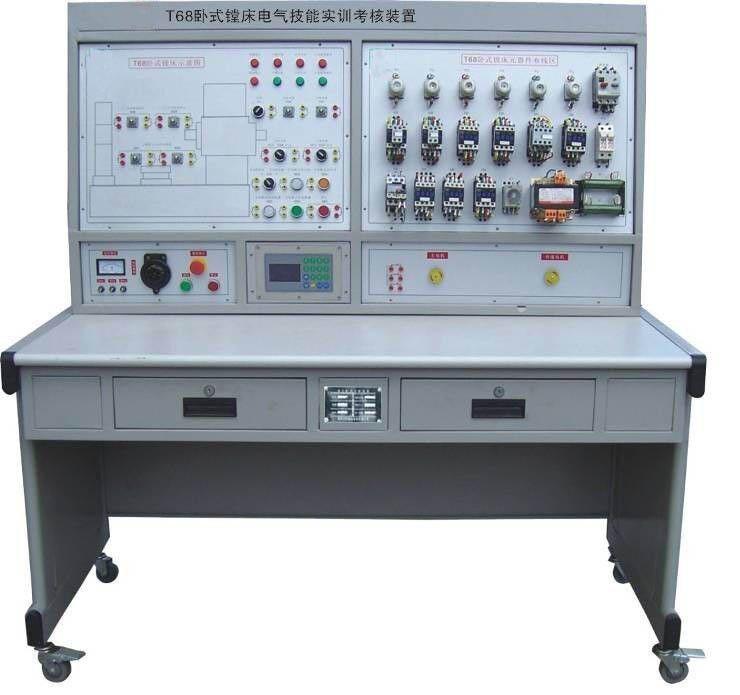

HL-T68臥式鏜床電氣技能培訓考核實訓裝置

一、概述

　　臥式鏜床實訓及技能考核裝置,是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製內容的教學、考核而研製實驗設備。可用於課堂演示、機床電氣控製原理性操作及實驗實習。由於設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方麵的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，並克服以往隻能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供瞭有效的設備，達到瞭耗資少、教學效果顯著的目的。

二、適用范圍

　　本裝置適用於T68型臥式鏜床電氣控製的模擬與T68型臥式鏜床電氣故障排除的技能考核。

三、技術性能

1、輸入電源：三相四線（～380V±10% 50Hz）

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

四、裝置的基本裝備

1、電源控製麵板（鋁質麵板）

　　（1）交流電源（帶有漏電保護措施）

　　提供三相交流電源（380V）

　（2）人身安全保護體系

　　屏上裝有電壓型漏電保護裝置，控製屏內或強電輸出若有漏電現象，即告警並切斷電源，確保實驗進程安全。

　　屏上裝有一套電流型漏電保護器，控製屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控製及圖示板（鋁質麵板）

　　麵板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊麵板上進行，指示燈可以指示機床的相應動作。

　　麵板上印有T68型臥式鏜床立體示意圖，可以很直觀地看出T68型臥式鏜床的外形輪廓。

3、元器件安裝板

　　麵板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在麵板表麵，可以很直觀的觀看它們的動作情況。

4、三相異步電動機

3隻380V三相鼠籠異步電動機，分別用作主軸電動機（雙速）和快速移動電動機。

5、智能型故障設置與大屏幕液晶答題器：

　操作單元：

　　操作單元電路板（與顯示屏一體）、鍵盤。

　　操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控製；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。

　主要有以下操作功能：

　　（1）學生入口：學生解除故障時使用，可以查詢考核剩餘時間。

　　（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。

　教師入口需要登錄密碼。

　　（3）分數查詢：查詢學生的當前得分情況。

　　（4）學號查詢：查詢教師通過計算機設置的學號。

　　（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。

　　（6）考核時間開始：用於教師設置完畢考核時間後，考核開始倒計時。

6、實驗桌

　　實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作臺麵。實驗桌底還設有四個方向輪和四個固定調節機構，便於移動和固定，有利於實驗室佈局。

五、實驗項目及主要內容

1、學生熟悉常用低壓電器的機構、原理；

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；

3、提高學生的動手能力的技能操作水平；

4、通過對機床故障排除，完成機床常見故障的排除；

5、可以設置故障點做為維修電工的技能考核臺。
