套件名稱：光吸收測量電路

    本套件為江蘇省職業學校職業技能大賽電子產品裝配與調試競賽套件。

   配套資料下載地址：http://www.56dz.com/jnds/show/942.html

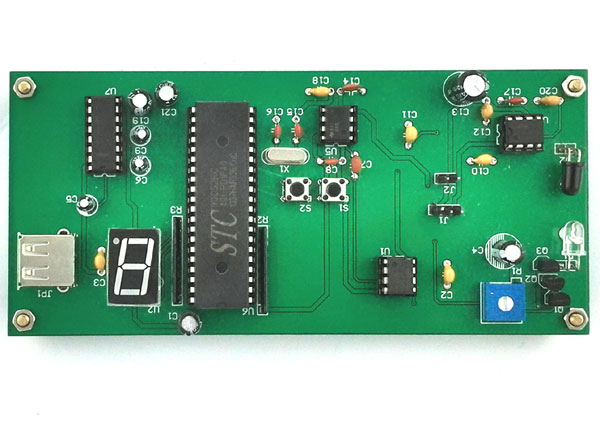

一、裝配好的成品圖片

電路板背麵貼片焊接麵

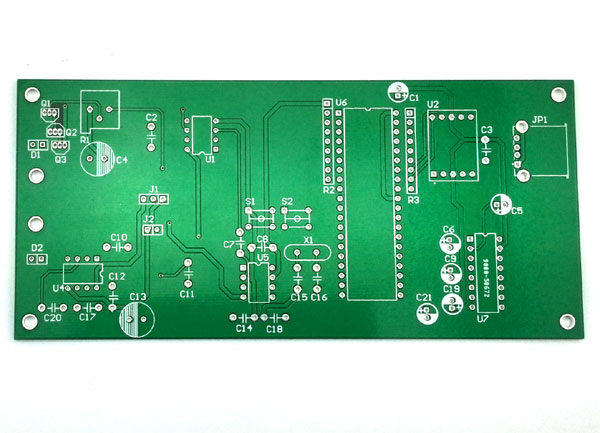

二、優質PCB電路板

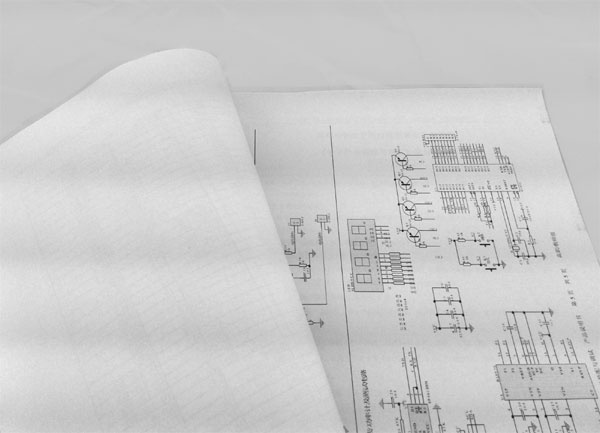

三、配套資料任務書

四、電路簡介

很多分析測量機器中有光電測量電路，通過測量光通過被測介質的吸收量，再根據生物的或化學的有關原理，可以得到所需測試數據。本電路可以實現測量吸收量(相對衰減量)的功能，隻是在實際的系統中，需要根據測量原理選用發光二極管，在這裡我們選用紅外發光二極管。
本機工作原理如下：
單片機產生的方波信號，用於形成調製光源。R1 及Q3 等電路構成光源強度調節電路。
D2 是光電二極管，接收到的調製光信號，經過U4B 跨阻放大器、及U4A 線性放大，由模擬開關U9 實現同步解調，由U5 直流差分放大器輸出，代表接收光信號的強度。接收靈敏度的調整，可以由R32 的改變來實現。
同步解調所需的開關信號，也由單片機產生，它同調製光源的方波信號的相位關系，影響到輸出電壓的極性。
單片機的P1 口與U1B 組成一個D/A 電路，用於形成一個比較基準，當接收到的信號電平超過這個基準時，U1A 輸出高電平，單片機的小數點亮。如果光信號低於這個基準，小數點滅。
按鍵S2，數位管顯示0-9，相應地，D/A 電路也有輸出的變化。
在測量光吸收參數時，首先調節光信號強度，使得接收部分輸出電壓為U1=1.00V，然後，放入測量介質，再次記錄其輸出電壓U2，這兩次輸出電壓的比值，就是反映介質特性的參數。
光吸收衰系數A=U2/U1
本機采用調製光源和同步解調，主要目的是便於在有環境光條件下進行測量，即使環境光中包含交流信號，由於並不同步，對輸出電壓的影響不大，並且光電信號放大器可以采用交流放大，有足夠的增益，使得測量電路的動態范圍較大。
為瞭運算放大器的正常工作，利用介面轉換集成電路MAX2232 片內的開關電容轉換電路，獲得負電源。
