熱釋紅外感應電子狗報警器套件：集紅外探測、現場報警、電源三位於一體,體積小、可隨身攜帶、臨時設防等優點，無論何時何地都可現場使用。采用高靈敏度紅外探頭，探測距離最遠可達7米左右。無需聲音，無需光線，無需震動，即使是夜晚漆黑狀態，竊賊一旦進入監控范圍，報警器就會自動檢測並發出高強度警笛報警聲；微電腦芯片設計，耗電療小，無須接線佈線，使用非常簡便。

一、電路工作原理及原理圖

本電路中主要采用的是型號為BISS0001的集成電路。BISS0001是一款高性能的傳感信號處理集成電路。靜態電流極小，配以熱釋電紅外傳感器和少量外圍元器件即可構成被動式的熱釋電紅外傳感報警器。廣泛用於安防、自控等領域能。

   BISS0001是由運算放大器、電壓比較器、狀態控製器、延遲時間定時器以及封鎖時間定時器等構成的數模混合專用集成電路。

IC1內部的運算放大器OP1將熱釋電紅外傳感器Y1的輸出信號作第一級放大，然後由電解電容器C5耦合給IC1內部的運算放大器OP2進行第二級放大，再經由電壓比較器COP1和COP2構成的雙向鑒幅器處理後，檢出有效觸發信號Vs去啟動延遲時間定時器，輸出信號Vo去驅動報警音樂片IC2工作，VT2和VT3構成復合三極管用來推動壓電蜂鳴片發出聲音。

  當電源開關K1在“OFF”位置時，電源經R2使VT1飽和導通，則IC1的9腳保持為低電平，從而封鎖熱釋電紅外傳感器來的觸發信號Vs，電路不工作。當電源開關K1在“ON”位置時，熱釋傳感器經R1得電處於工作狀態，VT1處於截止狀態使IC1的9腳保持為高電平，IC1處於工作狀態。C1、C13是電源濾波電容，LED1和R17構成電源指示電路。

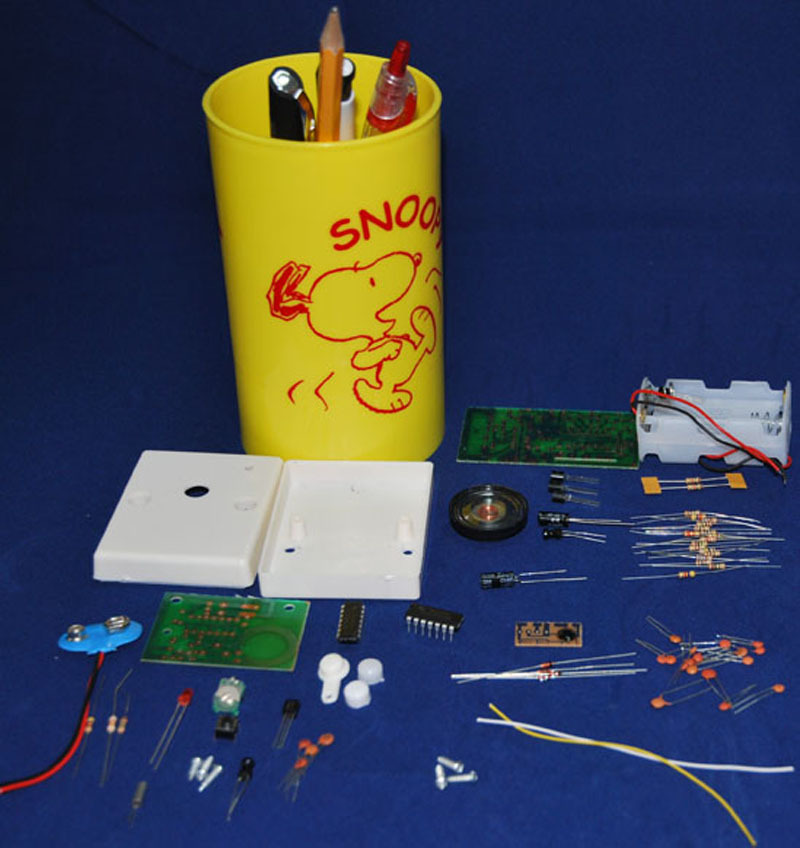

元氣件清單：

三、組裝好的成品電路板如下圖所示：

四、調試與組裝過程

組裝完成並認真檢查無誤後，將電路板裝入殼中並用三顆螺釘固定，同時把前、後殼扣在一起，然後裝入4節7號電池測試效果。放在桌上並撥動開關K1打到“ON”一邊，熱釋紅外電子狗就會自動進入檢測狀態，一分鐘後進行熱釋紅外人體報警實驗，當人體靠近時即可產生報警聲。如果沒有報警聲，則要認真檢查電路是否有焊接錯誤，如果有錯誤加以修改。

完成整機效果後，將前、後蓋緊扣在一起，並在後蓋上插裝好萬向輪，萬向輪座可以按您的要求自行安裝。註意：探頭應避免直對室外，以免閒人走動引起誤報；探頭應遠離冷熱源，例如空調出風口、暖氣等；安裝使用時應避免陽光、汽車燈光直射探頭；安裝在墻角或者墻麵上，建議安裝高度在離地麵1.5～3米位置，可以防止小動物誤報。
