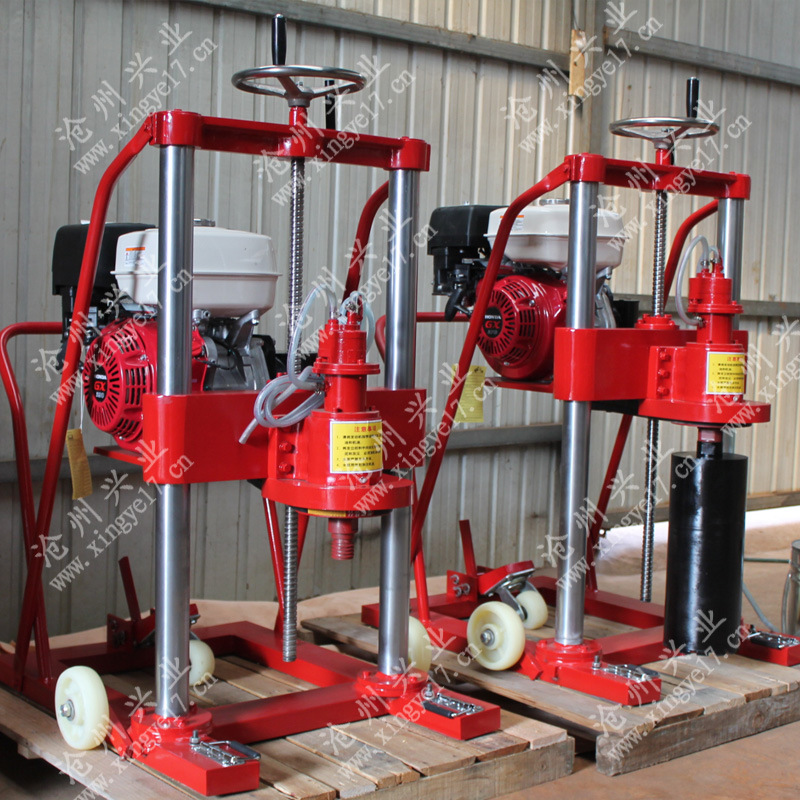

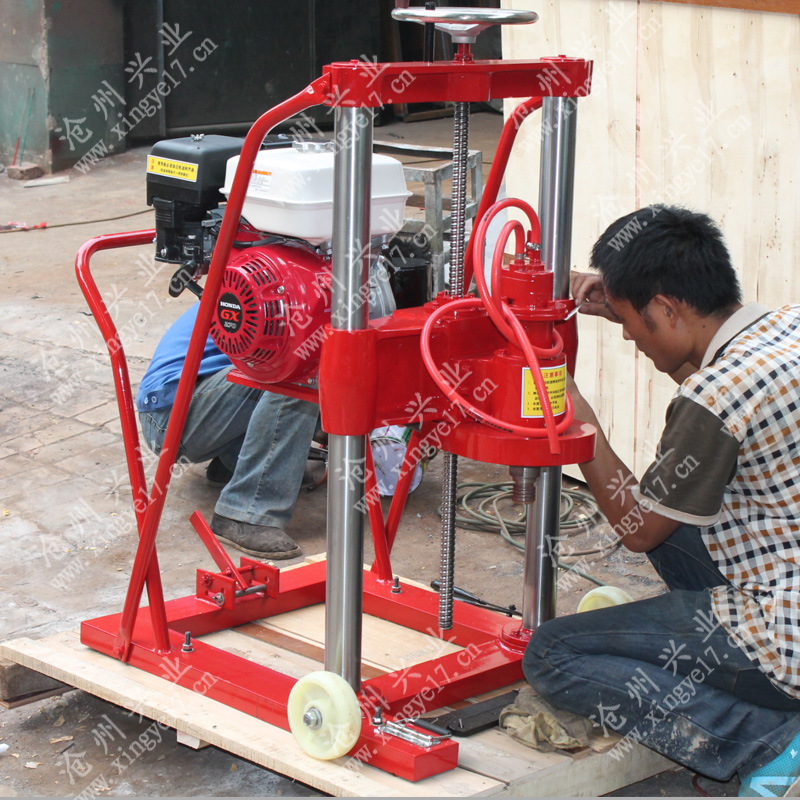

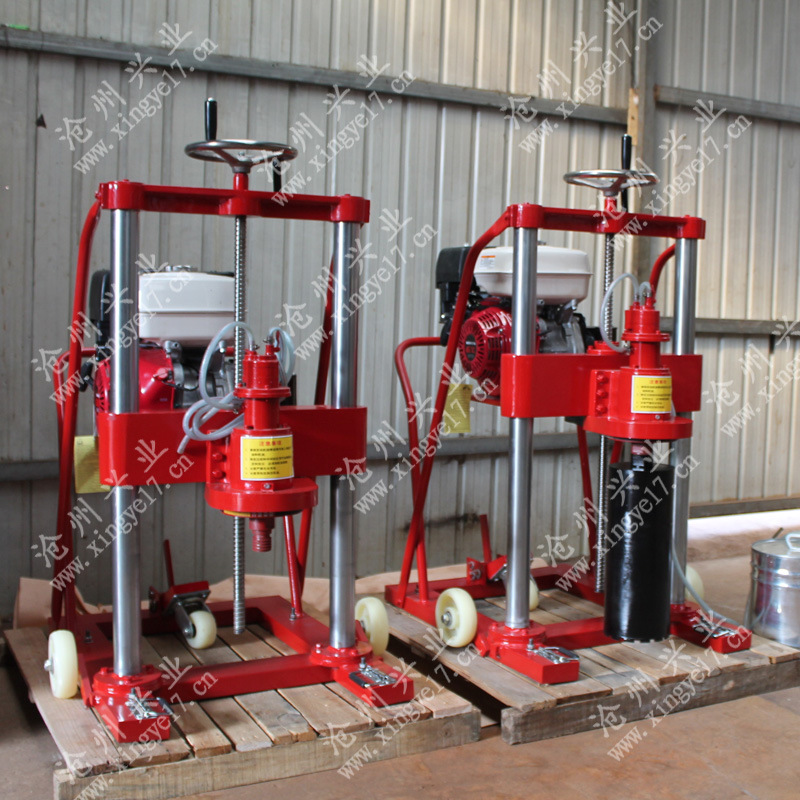

HZ-20型混凝土鉆孔取芯機
該機為HZ系列金剛石工程鉆機之一，采用汽油發動機為動力（本田或雅馬哈）起動快捷，運轉可靠，適用於無電力場所和較大口徑的工程鉆孔。
一、 主要用途：
20型工程鉆機采用高速切割技術，與薄壁金剛石鑽頭配套，廣泛應於工程建築、市政工程、設備安裝工程和建築質量檢查等領域的鉆孔與取芯。
1、 在公路、機場、港口、大壩等混凝土、瀝青路麵、石灰石基礎芯進行抗壓、抗折試驗。
2、 安裝大型機器設備鉆地腳螺栓孔。
3、 安設橋梁扶手及交通安全防護欄桿鉆孔。
二、 主要特點：
1、 采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。
2、 采用高速切割技術與薄壁金剛石鑽頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建築物無損害。
三、 主要技術參數：
1、 最大鉆孔直徑：200mm
2、 最大鉆孔深度：700mm(使用加長桿或加長芯管時可達1500mm)
3、 輸出轉速：800-1200轉/分
4、 功率：5.5馬力 9.0馬力 13馬力（本田或雅馬哈汽油機）
5、 機重：110千克。
四、 操作過程：
1、 使用前的準備工作
（1） 加入93#無鉛汽油和高級潤滑油，加入機油的多少可根據機油尺刻度為準。
（2） 在立柱上加註潤滑油，並轉動給進手柄和輸出軸，檢查給進和回轉是否靈活可靠。
（3） 準備好水源。
（4） 檢查各部位螺絲是否松動。
2、 安裝
鑽頭對孔位後，把三個行走輪搬起，讓底座落到地麵。打小孔且混凝土強度不高時，則依靠鉆機的自身重量就可將鉆機固定，若打的孔徑較大，鉆機自身重量不能穩住鉆機時，可在底盤上放置重物（如砂袋、鐵塊、混凝土塊等）固定或打兩個膨脹螺栓加上壓桿（如槽鋼等）來固定鉆機，鉆機固定要牢靠，不得搖晃，否則鉆孔作業無法正常進行。
3、 開孔
以上作業做好後，即可開孔作業，裝上鑽頭，起動汽油機（詳情見汽油機用戶手冊）把進水管放入水桶內，水桶要提到高出水泵位置，然後手捏氣襄把水吸入水泵，水泵上水後把水桶放在地麵即可。油門調至最大，開始輕搖給進手柄，使鑽頭緩慢接觸地麵。開孔要訣：先給水後鉆進，給進速度要慢，鉆壓要小。嚴禁無水作業，以免燒壞鑽頭和水封。
4、 正常鉆入
當開孔鉆進2-3毫米深後，即可轉入正常鉆進，此時給進壓力適當加大，正常鉆進的要訣：給進壓力要適中，要保持均勻，碰到粗鋼筋給進壓力要減小。要做到一聽二看，聽機器的聲音是否正常，看孔口是否返（冒）水。
5、 終孔
到達所取深度後，即可停鉆。停鉆的要求是：先關機器後關水，若是深孔時，還不能立即提鉆和停水，而要用水沖孔一段時間，目的在於將孔內的巖粉沖洗乾凈，以防巖粉沉淀導致埋鉆，造成取芯困難。
五、 註意事項
1、 當出現卡鉆時，不允許采用強行起動機器的辦法來排除卡鉆，而應采用人工方法（如用加長搬手轉動鑽頭）排除後，方可重新起動機器。
2、 當巖芯卡在鑽頭內時，應立即停止鉆進，及時清除。清除時，隻允許用橡膠錘或軟木棍輕輕敲擊鑽頭鋼體，反復敲擊即可將巖芯清除出來。嚴禁用鐵錘敲擊鑽頭或巖芯，嚴禁用鐵棍從鑽頭後部插入敲擊巖芯，以免損壞薄壁鑽頭。
3、 使用前應仔細閱讀（汽油機用戶手冊）
4、 嚴禁無水作業。
六、 維修與保養
1、 取芯完成後，要把適當部位擦凈、晾乾、塗油。
2、 要有專業人員負責使用保養，以保持機器的正常使用。
3、 經常查看汽油、機油，以防短油造成機器損傷影響壽命。
4、 機器長時間使用或使用多次後，應檢查一遍各部位螺栓是否有松動現象，以防影響和耽誤正常使用。
5、 如機器長時間不使用，應把機器化油器中的汽油放凈，以防化油器沒浸時間過長，下次不易起動。
七、 常見故障與排除
故障 原因 排除方法
汽油機冒煙 1、機油過多
2、機油進入燃燒室 1、抽出部分機油
2、卸下火花塞，然後拉動起動手柄，把機油完全排出，上好火花塞起動汽油機空轉至正常。
汽油機沒勁 1、 汽油標號不到
2、 阻風門關閉 1、 換上標號汽油
2、 調速器往回轉動，把開阻風門。
汽油機不易起動 1、 火花塞積炭過多
2、 火花塞過老
3、 阻風門未關閉（開冷時） 1、 清理火花塞
2、 更換新火花塞
3、關閉阻風門
取芯慢 1、 鑽頭過鈍
2、 皮帶老化
3、 皮帶松
4、 轉速慢 1、 更換新鑽頭
2、 更換新標準角帶
3、 調整緊帶螺栓
4、 油門調至高速位置
