一、概述

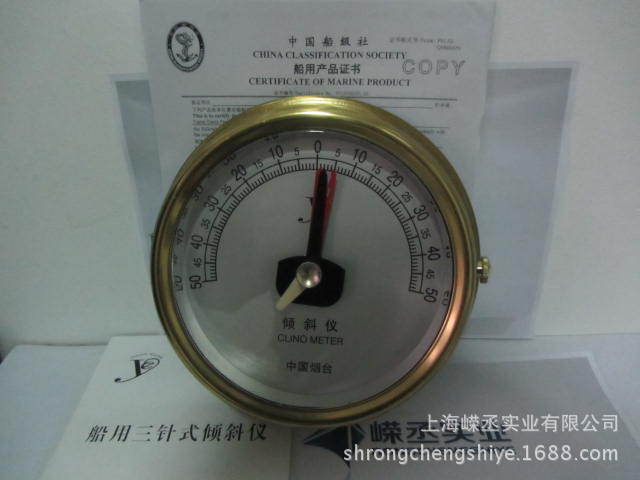

     QD-50型傾斜機采用傳統的精密機器製造工業製做。機芯用金屬材料製成。各種零部件都經防腐蝕處理，該產品是用來測量船體瞬間時傾斜度、並予以記錄。具有記錄準確、工作可靠、使用方便等優點。是艦船必備機器，適用於航海、海洋、漁業等部門。

二、技術指標

   1、分度值1°

   2、量程：左右各50°

   3、示值誤差±1°

   4、外形尺寸及重量：盤麵尺寸φ150mm 外型尺寸φ208×62 mm  重量約1.5kg

三、工作環境要求

   1、應避免受到劇烈沖擊震動

   2、工作溫度：-10℃～50℃

四、按裝

 傾斜機應垂直固定在被測物體上，操作方法如下供參考；

  1、打開外殼：手壓外殼，將殼按鈕紅標記旋轉至鐘麵方向, 向外拉出打開外殼。

  2.調正傾斜機，使後蓋上的三個黑色防潮膠墊位於圖所示位置，用3個螺釘加墊圈穿入三個防潮膠墊孔內，固定在被測墻板上。註意：黑色指針的指向在“0”位上

  3、取下固擺錘螺釘，換用備件中M3×12螺釘，使擺錘能左右靈活擺動

  4、關閉外殼旋按鈕即鎖緊。

五、使用說明

  1、在航海過程中，若船身發生傾斜，傾斜機指針隨之左右擺動擺錘始終指地從黑色指針相對盤麵發生偏轉，偏轉角度即為船體在瞬時的傾斜度，由左右紅色記錄針記錄並保持最大值。

  2、若需重新測量傾斜度時，可用手旋轉玻璃上的復位針使左右記錄針回復到“0”位上。

六、本產品保修期一年。
