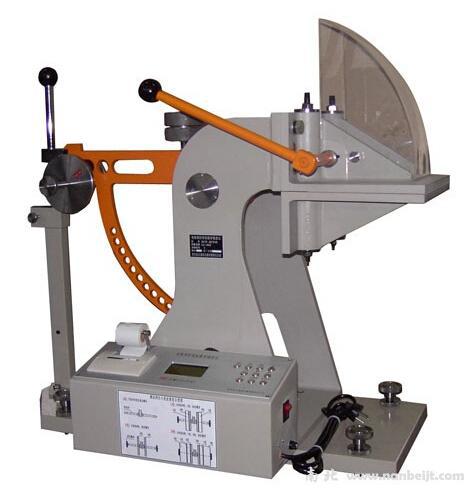

DCP-BCY48電腦測控紙板戳穿強度機產品詳細說明
1 概述 DCP－BCY48型電腦測控紙板戳穿強度機是瓦楞紙板抗戳穿性能（即戳穿強度）測定的專用機器，其主要技術參數符合ISO3036《紙板—戳穿強度的測定》和GB2679·7《紙板戳穿強度的測定法》的有關規定。產品具有快速壓緊、操作手柄自動復位及安全防護可靠等特點，其測試精度高，性能可靠，並帶有計算功能，可以打印測試數據及其平均值，是紙箱生產廠、科研及質量監督檢驗等企業和部門不可缺少的常用機器。 2 主要技術特性 2.1 測量范圍及示值誤差 機器測量范圍為（1～48）J，整個測量范圍分四檔，各檔測量范圍及示值誤差見下表：
2.2 其他主要技術參數
2.3 機器正常工作的環境條件 a. 室溫：20℃±10℃； b. 電源：AC 220V±22V，50Hz，5A，電源應可靠接地； c. 工作環境：清潔少塵、無強磁場、強震動源； d. 工作臺：采用堅固的水泥工作臺，臺麵應大致水平。 3 操作控製系統功能概述 3.1 電源開關 位於機器控製箱右側麵，用於控製電源通斷，並有開(ON)、關(OFF)標志。 3.2 操作按鍵 本機器操作按鍵集中佈置在操作麵板上，操作按鍵排佈如圖所示，各按鍵功能如下： “復位”鍵——用於系統初始化及“死機”時恢復功能。 “自校”鍵——用於機器示值準確度的校驗，用戶不能使用，是生產廠對機器進行檢驗時使用。 “提取”鍵——用於提取顯示各次測試值、一組數據中的最大值、最小值和平均值。 “檔位”鍵——用於選擇測試檔位，與所掛重鉈相對應。 “取消測試”鍵——用於取消當次測試。 “測試”鍵——用於測試試樣前的開始，即給電子控製部份一個測試信號。 “內存清除”鍵——用於清除機器中的內存數據。 “刪除”鍵——用於刪除測試異常值。 “打印”鍵——用於打印輸出測試結果。 “走紙”鍵——用於打印機走紙及打印過程中終止打印。 4 操作使用步驟及註意事項 4.1 拆箱與安裝 本機器采用整機包裝方式，打開包裝箱上蓋板，取出隨機技術文件，拆去包裝箱側板，卸掉箱底板固緊螺栓，取出機器（註意附件）。將機器置放於穩固的水平工作臺上，擦凈其金屬外露部位的防銹油（脂），將纏繞在杠桿手柄、戳穿頭和鎖緊塊處的繩索剪斷。在四隻調平旋鈕的螺紋部分加上30號機油，分別旋入機座底部四個螺孔內。 4.2 調試 4.2.1 調水平：旋動四隻調平旋鈕，使兩隻水準器上的水平泡居中，旋緊鎖緊螺母。 4.2.2 調試摩擦套阻力：將摩擦套安裝在戳穿頭部，摩擦套與戳穿頭部的配合不能過緊，以空載擺動（將上、下夾板往後轉開）中摩擦套不往下脫落為宜。摩擦套與戳穿頭部的配合松緊可通過旋動三角體頂部的頂絲（退出摩擦套可見）調節。 4.3 使用須知 4.3.1 安裝重鉈時，一定將釋放桿鎖緊，以免造成事故； 4.3.2 嚴禁戳穿頭撞碰堅硬物體，操作手柄上的定位塊不能隨意調整（出廠時已調好）； 4.3.3 使用完畢後，將擺臂置於附圖所示位置，並用鎖緊塊鎖緊，取下重鉈，旋緊緊固螺釘； 4.3.4 嚴禁在無試樣時釋放擺； 4.3.5 嚴禁隨意調節平衡鉈的上下位置。 4.4 操作使用 4.4.1 將擺置於待測試位置，按下控製箱右側的電源開關，通電預熱30分鐘。 4.4.2 觀察水準器是否調平，否則應調水平；然後將摩擦套裝在戳穿頭尾部。 4.4.3 選擇適當的測試檔位，被測試樣的示值在檔位對應量程的20%～80%之間，並盡量使測試讀數處於所選檔位的量程中段。為此，應預先用待測試試樣進行試驗，以確定對應的檔位。 4.4.4 確定檔位後，將擺臂放在待測試位置，掛上所需的重鉈及滾花螺母（A檔除外）；在操作麵板上按動“檔位”鍵，使顯示窗口中顯示的測試檔位為選掛重鉈的檔位。 各測試檔位所配用的重鉈請參見機器電控箱前部示意圖。 4.4.5 壓下杠桿手柄，將試樣(註意方向)放在上、下壓板中間，輕放杠桿手柄。 4.4.6 在操作麵板上按“測試”鍵。 4.4.7 松開緊固螺釘，打開鎖緊塊，向左方拉操作手柄（註意用力乾脆），釋放擺臂。 4.4.8 在顯示窗口上讀數。 4.4.9 將擺臂拉回到待釋放位置，用鎖緊塊鎖緊，裝上摩擦套。 4.4.10 壓下杠桿手柄，取出被戳破的試樣。 4.4.11 更換試樣，按上述程序進行下一次試驗。 註：取樣尺寸、試驗時試樣的正反麵及瓦楞縱橫向按有關標準執行。 4.5 測試結果的打印輸出 一組試樣測試完畢，按“打印”鍵，打印機打印輸出全部測試結果，打印內容及格式如下：
4.6 測試註意事項 4.6.1 機器必須調水平，否則會造成測試數據不準。 4.6.2 掛重鉈時（A檔除外），先將鎖緊塊鎖緊，兩邊重鉈盡量靠貼在擺臂上，並將兩端滾花螺母旋緊，以防重鉈脫落。 4.6.3 按動“測試”鍵後，不允許掀動擺臂；否則應按“取消測試”鍵，取消本次測試。 4.6.4 若戳穿頭被“卡”在試樣中，應拿住掛鉈桿先往戳穿方向轉動，再順勢往後拉，從試樣中退出戳穿頭。 4.6.5 如打印紙卷用盡或打印字跡不清，請參閱隨機技術文件《更換打印紙及色帶說明》，換裝新紙卷或更換色帶。 5 維護保養 5.1 維護保養 6.1 測試數據失準 產生原因： a.機器失準； b.試樣溫濕度、正反麵和縱橫向不統一； c.戳穿頭磨損； 處理辦法： a.用自校砝碼進行校驗（或向我廠聯系檢驗）； b.統一試樣溫濕度、正反麵和縱橫向； c.更換戳穿頭。 6.2 不能夾緊試樣，杠桿手柄壓不下 產生原因： a.上、下夾板夾持力過小； b.下夾板導向柱油污嚴重，導致卡住現象； c.杠桿手柄轉軸上凸輪工作表麵不光滑； d.操作者向下壓時用力不均勻。 處理辦法： a.參見下圖，用扳手順時針旋轉兩個導向柱處螺母，使兩根螺桿往上升的距離相等，螺桿提升的高度應以夾持試樣不松動為宜。（註：夾持力不能調得太大) b.在兩根導向柱上端孔處加註20號機油，用乾凈的軟佈條擦去上、下夾板間導柱表麵的油污。 c.取下凸輪修光工作麵，塗上黃油潤滑脂。 d.往下壓杠桿手柄時，用力要乾脆，順勢往下壓。 6.3 使用一段時間後，摩擦套損壞 松開圓弧臂和擺臂連接處的螺母，取下螺釘和定位銷，將圓弧臂取出，退出損壞的摩擦套，更換新的。再把圓弧臂與擺臂用螺釘、定位銷連接，並緊固螺母。 | ||||||||||||||||||||||||||||||
