    線纜故障測試機 電力電纜 通信 弱電電纜 長度斷點短路 測距機
    商品代碼: 11455088
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

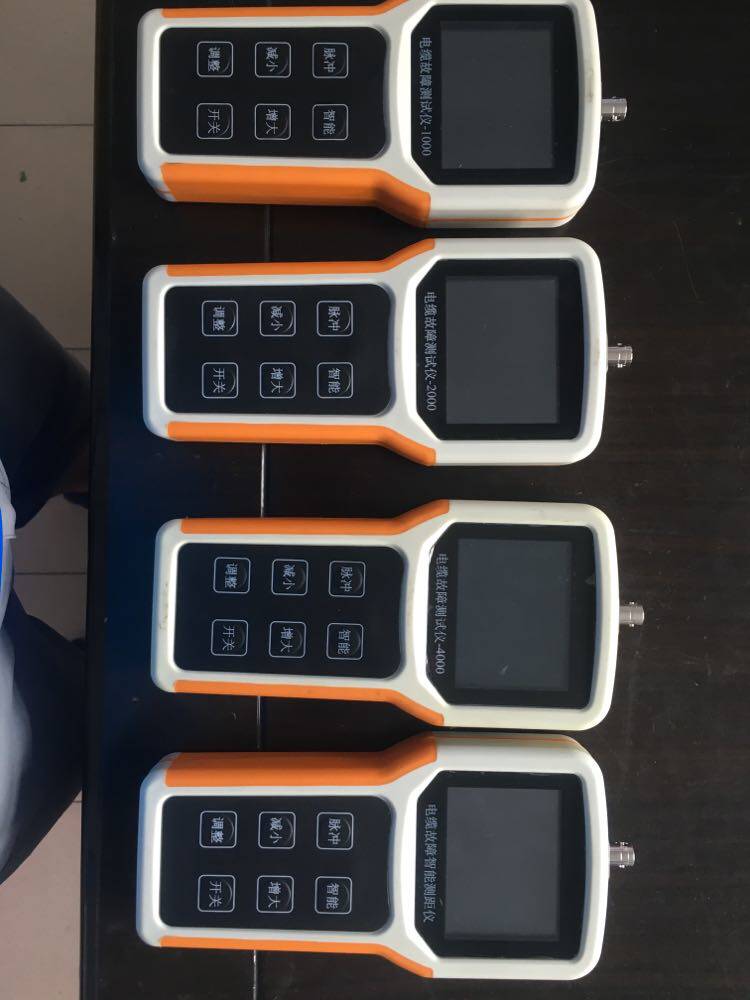

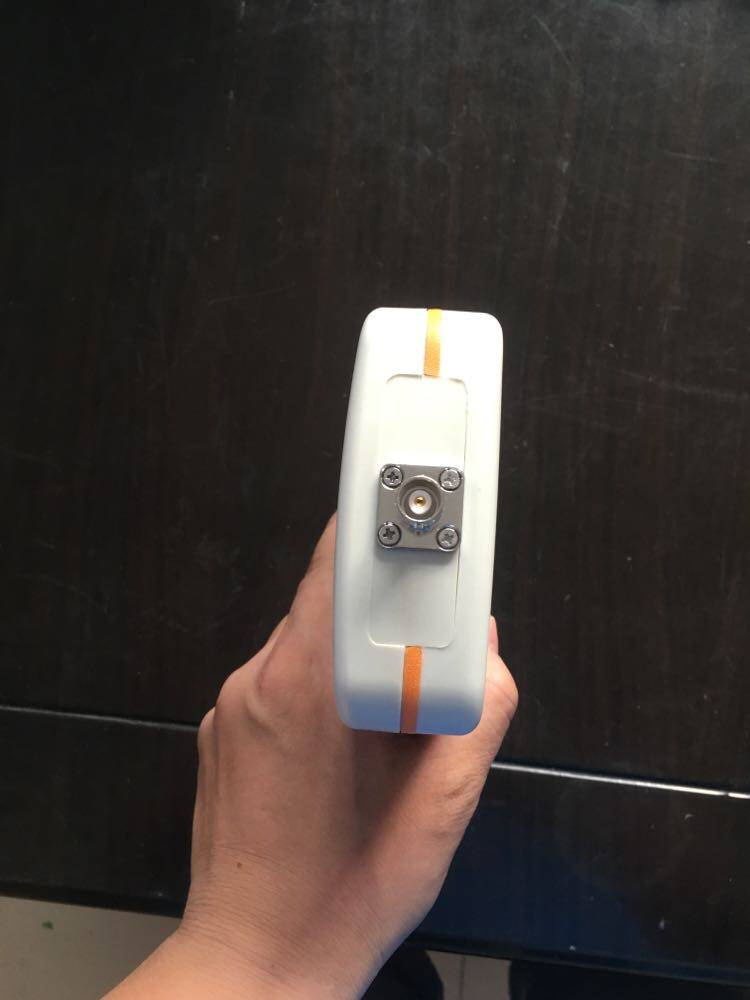

    型號: HS-CT260B-1  原裝華翔 最準最先進通信、電力、地埋、同軸電纜故障測試機 CT260B-1 斷點 長度 混線 短路等故障測試

    CT260B-1 測試1公裡1120元

     CT260B-2測試2公裡(1390元)

    CT260B-4測試4公裡(1550)

    CT260 測試8公裡(1750元)

    CT230測試30公裡  價格有所區別!

    電纜故障智能測距機



    新一代測試機、突破性的升級

    使用ARM技術和FPGA技術

    最先進的電纜故障測距機

    1)DAGC(數位增益自動控製)系統:可數字調節增益。杜絕原有同類型機器因電位器旋鈕的原因造成波形的失真。亦可做純線形調節,有利於人工測試。

    2)數字波形自動識別技術:可以識別市麵上電纜故障測試機難以自動判斷的波形和依靠機器自動識別人工難以判斷的波形,並且徹底清除測試盲區。

    3)采用高檔(真32位)ARM單片微機配合現場可編程門陣列技術,有利於機器快速進行各種復雜運算、準確判斷故障波形。

    4采用大屏幕真彩液晶顯示

    相似功能中最小的電纜故障測試機

    新技術的應用使機表重量和尺寸大大減小,重量僅500克,尺寸200×100×36mm3



    CT260B智能測距機(以下簡稱CT260B ),比現有機器具有突破性創新.目前市麵上的機器還停留在單片機,分立元件數據采集,狹小單調的黑白液晶顯示階段,存在著測試速度慢,波形乾擾大,一致性差,體積龐大,攜帶不便,顯示信息不全,用戶界麵不友好,故障率高,使用時間短等一系列問題.CT260B新性的是使用瞭最先進的ARM技術和FAGA技術,以及大屏幕真彩色液晶顯示,並利用先進的設計理念完美的融為一體,使得電纜測試機從單片機時代一舉跨入到瞭ARM時代.

    相比目前市麵上的測試機來說,如下突出的優點:

    1采用瞭業界最尖端的ARM芯片,處理速度成百倍提高.使得自動測試瞬間可成,復雜線路的測試也可應付自如.

    2 CT260B采用瞭最先進的FPGA(大規模復雜可編程邏輯技術),將原來幾十個芯片才能實現的功能,集成在一個芯片裡,不僅完美的解決上述問題,而且通過優化的智能算法用軟件實現瞭硬件功能,更可在線升級用戶產品,使技術永不落伍.

    3采用大屏幕真彩液晶顯示,人機界麵友好,操作簡單直觀,提示信息豐富全麵

    對內部硬件電路及軟件算法做瞭全麵優化,外形美觀精致,體積輕巧,外形美觀精致,便於攜帶,質量可靠,是現有機器更新換代的首選產品.

    主要性能指標

     CT260B電纜故障礙智能測距機(以下簡稱CT260B)適用於電力電纜、通信電纜、同軸電纜、控製電纜的斷線、混線、地氣等芯線障礙的精確位置。

    CT260B的最大特色在於可自動測試許多典型故障,具體特色如下:

    1)DAGC(數位增益自動控製)系統:可數字調節增益。杜絕原有同類型機器因電位器旋鈕的原因造成波形的失真。亦可做純線形調節,有利於人工測試。

    2)數字波形自動識別技術:依靠機器自動識別人工難以判斷的波形,並且徹底清楚測試盲區。

    3)采用高檔(真32位)ARM單片微機配合現場可編程門陣列技術,有利於機器快速進行各種復雜運算、準確判斷故障波形。

    4)大屏幕彩色液晶顯示,人性化界麵中文菜單設計,隻需六個鍵,即可完成全部測試操作。

        5)高能量鋰電池,使用時間可達十小時(配合專用充電器充電)。



    三、技術指標

    1)手動測試最大測量范圍:  1Km

    2)智能測試最大測量范圍: 1Km

    3)最高分辨率: 1m

    4)測量盲區:  0m

    5)功耗:1W

    6)質量:0.5KG

    7)體積:204×100×36mm3

    8)使用環境溫度:-15℃-+45℃

    儲存溫度:—20℃-+55℃:2001年6月—2010年6月

    四、機器工作原理

    本機器是使用脈沖反射法來測量線路障礙,它屬於遙測法,即在局內就可以準確地測量出線路障礙點的精確位置,不需要到現場去測量也不需要對端配合。其主要原理如下:

    機器向待測電纜發射一個脈沖,發射波碰到障礙點就會反射到發送端,如果能測出它的往返時間,障礙點的距離就可以測出。如果用V表示發射波速度,T為發射波往返所用的時間,那麼求距離的公式:

    ∵ 2L=VT

           ∴ L=VT/2

    例如:在線路上發送出一個脈沖,經20μS的時間後,又返回瞭發送端,求障礙點距離。 已知發射波在電力電纜上的傳播速度為170m/μS(通信的一般是201 m/μS)。

                       L=170×20/2=1700m



    五、電纜障礙定點的測試步驟

    障礙性質判定

    正確判斷線路障礙的種類,采取有效的測試步驟,是準確測試出障礙點的可靠保證,障礙種類如下:

    一、斷線障礙:

    電纜芯線一根或數根斷開。

    二、混線障礙

    芯線之間絕緣下降,造成信號衰減過大。

    三、地氣:

    芯線對地絕緣下降,傳輸質量變差。

    四、絕緣不良

    電纜芯線對地或線之間絕緣不良造成傳輸質量變差

    障礙測試

    先斷開測試線對與局內設備的連接,使待測線路不帶電。使用CT260,先用智能測試,如無法解決改用手動測試。



    六、智能測試

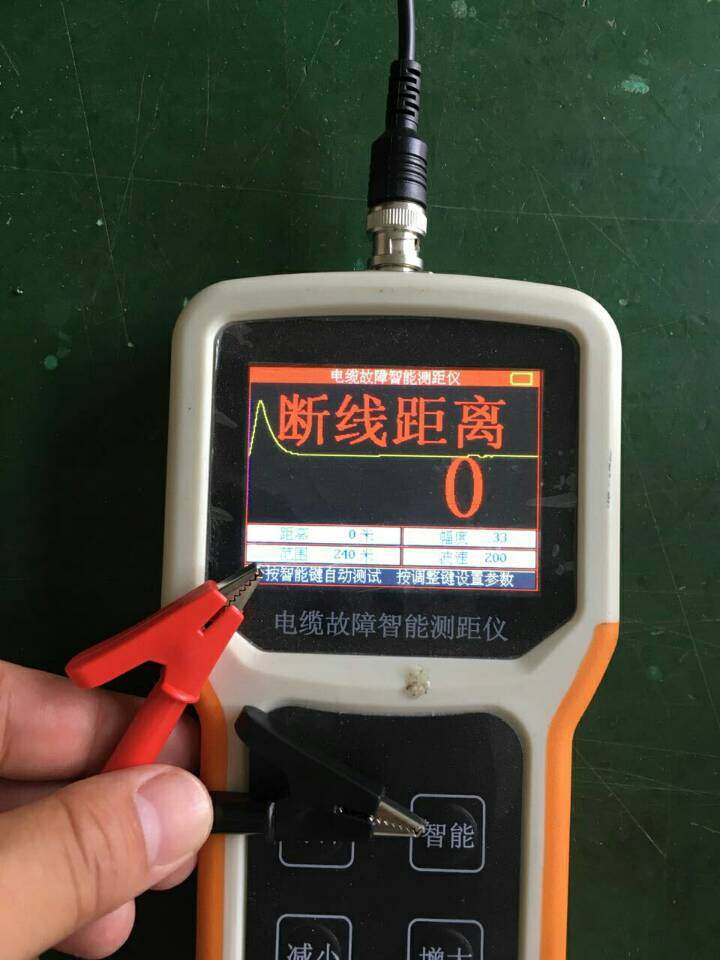

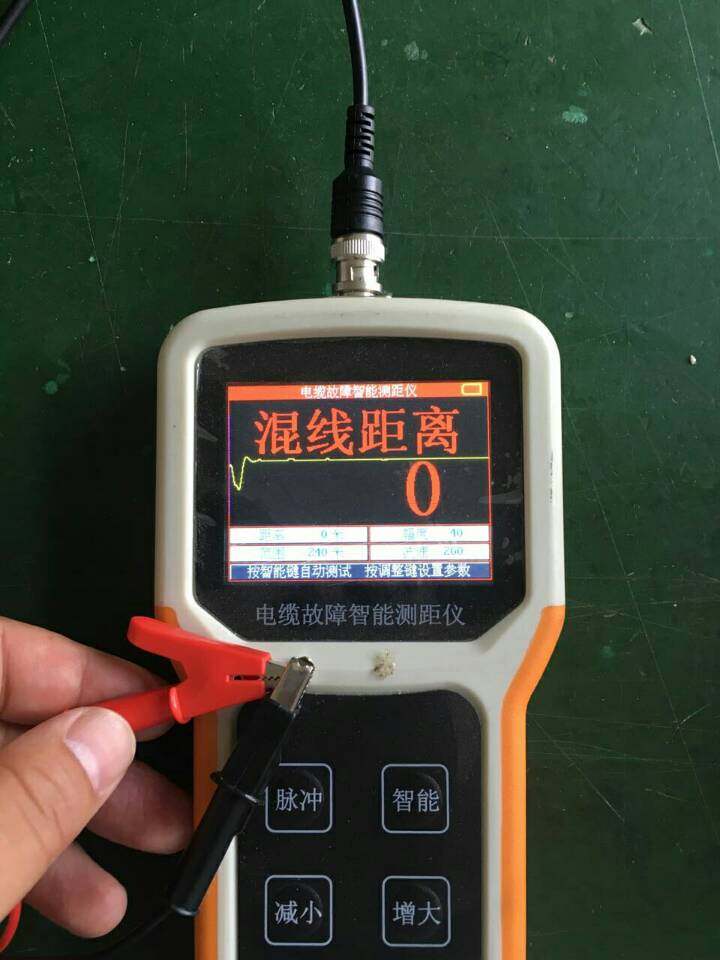

    開關鍵,打開機器,將測試線連接機器及障礙線對,按智能鍵 ,即可顯示測試結果。

    註意:機器開機缺省設置波速度為170m/μS,智能測試時,用戶需確認波速度值是否合適,如何修改波速度,見下節說明。



    七、手動測試

    屏幕下方顯示當前機器的相關設置及參數,按調整鍵,可修改當前設置及參數.

    1 幅度調節

    調整鍵,直到幅度  XX 反白顯示。 -這時,按減小鍵或增大即可調整幅度(幅度從1到99可調)。再按脈沖,機器顯示調節幅度後的波形。



    2 范圍調節

    手動測試時,范圍的大小決定機器能夠測試的最大線路長度,應選大於實測電纜長度的范圍。要調節范圍,可反復按調整鍵,直至范圍 XXX米 反白顯示,按減小增大鍵可改變范圍。



    3 波速調節

    波速是否準確,直接影響測試結果的準確度,因而應認真按照電纜類型調節波速值。按調整鍵,至波速  XXX,反白顯示,然後按減小增大鍵調整波速。

    根據電纜的估計長度和型號調節范圍和波速,按脈沖鍵觀察屏幕波形,並適當調節幅度,使屏幕波形易於觀察,移動光標到反射波的拐點處,屏幕下方顯示故障距離。



    八、充電說明

    1、機器在屏幕的右上方直觀的顯示瞭當前電池容量。當電池電壓不足時,請用隨機附帶的CT260專用充電器給機器充電。

    2,充電時,充電器上的指示燈為紅色。當指示燈從紅色變為綠色時,表示充電完成。

    3、充電時間不大於2-3小時。

    九、註意事項

    1、應避免陽光直射機器麵板,因液晶在高於60℃時,對比度會變差,以至無法使用;待溫度低於60℃時,會自然恢復。

    2、測試前,最好量一下待測線之間的電壓,以免造成測量錯誤或燒壞機表。

    3、註意不要用硬物直接撞擊液晶板,以免造成損壞。



    裝箱清單

    * CT260測距機主機 一臺

    * 專用充電器 一個

    產品說明書 一本

    測試線 二根



    測試范圍

    0到1000m

    測試誤差

    1m

    波速度范圍

    100300m/μs

    增益調節范圍

    099

    脈沖幅度

    040V可平滑變化的全波單次脈沖

    脈沖寬度

    50ns-2.5μs自動調節脈沖寬度

    測試盲區

    0m

    質量

    不大於500克

    體積

    200×100×36mm3

    使用時間

    可連續使用10小時以上
