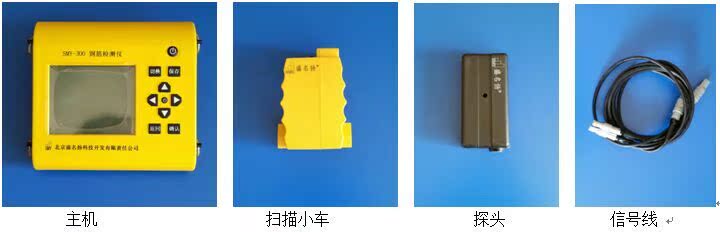

SMY—300鋼筋檢測機，是一種便攜式無損鋼筋檢測機器。可用於鋼筋混凝土結構施工質量的檢測：能夠在混凝土表麵確定鋼筋的位置、佈筋情況、測量混凝土保護層厚度、鋼筋直徑等；

依據標準

                    GB 50010-2010 《混凝土結構設計規范》

  GB 50204-2002 《混凝土結構工程施工質量驗收規范》

               GB/T50344-2004《建築結構檢測技術標準》

               JGJ/T152-2008 《混凝土中鋼筋檢測技術規程》

               DB11/T365-2006《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》

主要功能

1、檢測混凝土結構中鋼筋的位置及走向；
2、已知直徑，檢測鋼筋的保護層厚度；

3、未知直徑，同時檢測鋼筋的直徑和保護層厚度；

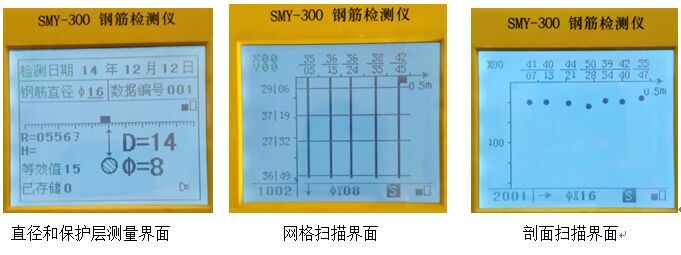

4、檢測某一測麵下鋼筋的保護層厚度、間距，並顯示網格圖像；

5、檢測某一測線下鋼筋的保護層厚度、間距，並顯示剖麵圖像

主要特點

                 1、語音報讀檢測結果；

2、雙量程自由切換，滿足不同的檢測條件；

3、直觀顯示鋼筋的網格和剖麵圖像；
4、鋼筋定位精確（隻需一種方式即可完成精確定位）；

5、精確檢測鋼筋的保護層厚度；

6、未知直徑時可以同時估測鋼筋直徑和保護層厚度；

7、檢測速度快；

8、USB，數據傳輸；

技術指標

◆ 鋼筋直徑適應范圍 ：Ф6mm～Ф32mm     保護層厚度測量范圍 ：8mm----------180mm

第一量程保護層厚度測量范圍（單位： mm）

第二量程保護層厚度測量范圍（單位： mm）

機器最大允許誤差（保護層厚度 單位：mm）

◆ 直徑測試范圍 8-----70 mm ；直徑測試誤差 ±1個檔級

◆ 數據存儲容量：3萬個測點數據

1、選擇測區：盡量選擇表麵比較平整的區域，以便提高檢測精度，如果表麵過於粗糙，要在檢測前清理平整。

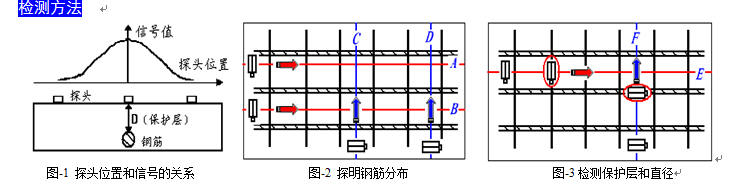

2、鋼筋定位：探頭位於鋼筋正上方時信號值最強如圖-1，在掃描過程中聽到機器報警聲後往回移動探頭，當R值

和H值近似相等的時候，探頭的正下方即為鋼筋。

3、探明鋼筋分佈： 分別在相互平行的兩組測線上（A和B；C和D）進行掃描確定鋼筋的位置，將對應的兩點連

線；即可確定該測區的鋼筋分佈；如圖-2所示。

4、測量保護層厚度：將探頭置於兩根鋼筋中間且平行於被測鋼筋沿圖-3的E或F測線移動探頭，即可測出相應測

線下鋼筋的保護層厚度。

5、測鋼筋直徑：測鋼筋直徑時測點要選在兩根鋼筋之間且在被測鋼筋正上方的位置，如圖-3畫紅圈的位置。
