A、C型模具小拉桿小拉桿A型、C型 PBTN拉桿螺栓廠傢非標訂做_塑料模具配件_模具_機械設備_貨源

J6JL`@F1~D%L}2L(@~_%H@H

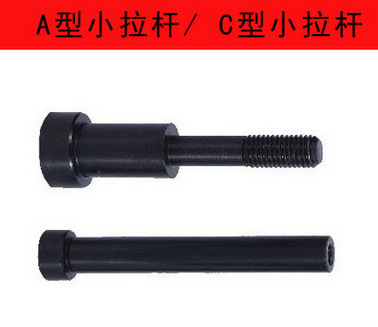

小拉桿A型
基本尺寸	d		D		H		M	e	B	L/價格
	尺寸	公差	尺寸	公差	尺寸	公差				80	90	100	110	120	130	140	150	160	170	180
10	10	0 -0.15	16	0 -0.34	8	0 -0.34	M6	12	6	23	25	28	30	34	35	38	40	43	45	48
13	13		18		10		M8	23	8	25	27	30	33	36	38	41	44	47	49	52
16	16		24	0 -0.52	14		M10	25	10	30	33	36	38	41	44	47	49	52	55	57
20	20	0 -0.2	28		14	0 -0.34	M12	30	14			44	47	49	52	55	57	60	63	65
25	25		33	0 -0.62	18		M16	35	17			57	57	59	62	65	67	70	73	78
基本尺寸	d		D		H		M	e	B	L/價格
	尺寸	公差	尺寸	公差	尺寸	公差				190	200	210	220	230	240	250	260	270	280	備註
10	10	0 -0.15	16	0 -0.34	8	0 -0.34	M6	12	6	50										4支起批，批發折扣為23折
13	13		18		10		M8	23	8	55	57	60	63
16	16		24	0 -0.52	14		M10	25	10	60	63	65	68	71	73	76	79	82	85
20	20	0 -0.2	28		14	0 -0.34	M12	30	14	68	74	74	76	76	82	85	87	90	93	4支起批，批發折扣為25折
25	25		33	0 -0.62	18		M16	35	17	81	84	84	86	86	92	95	97	100	103
D為頭部直徑，H為頭部厚度，L為不包頭長度，e為螺絲孔長度，M為螺絲大小，d為桿徑，F為螺絲有效長度
小拉桿C型
基本尺寸		d			D			H			M	e	B	L		F		價格		備註
		尺寸		公差	尺寸		公差	尺寸		公差
10		10		0 -0.15	16		0 -0.43	8		0 -0.36	M6	12	6	16		22		22		4支起批，批發折扣為23折
														21		27		25
13		13			18			10			M8	23	8	14		30		22
														19		35		24
														24		40		25
16		16			24		0 -0.52	14		0 -0.36	M10	25	10	15		35		27
														20		40		29
														30		45		31
20		20		0 -0.2	28			14			M12	30	14	20		45		33		4支起批，批發折扣為25折
														30		50		36
							0 -0.53							35		55		40
25		25			33			18			M16	35	17	31		60		47
														41		65		55

用於模具鎖模
