廣州小型壓片機_實驗室單沖壓片機_中藥粉未單沖壓片機廠傢
訂購設備可免費幫忙試機打樣品，對本產品有興趣的客戶，可以聯系132-6511-0775李小姐。
寄樣品基本要求：
1、乾粉，具備一定的流動性。
2、樣品最少需要寄200克左右。
3、因為是免費試機，郵費客戶自付。
小型壓片機介紹：
廣州晨雕機械設備有限公司所生產的TDP系列實驗室單沖壓片機分別有TDP-1.5L（鋁合金），TDP-1.5T/5T/6T（鐵質）。該系列的單沖壓片機用於把各種粉未顆粒壓製成4~25mm的圓形片劑或異形片劑。不同型號，壓片直徑也不一樣。祥情請咨詢132-6511-0775李小姐，歡迎來電咨詢！

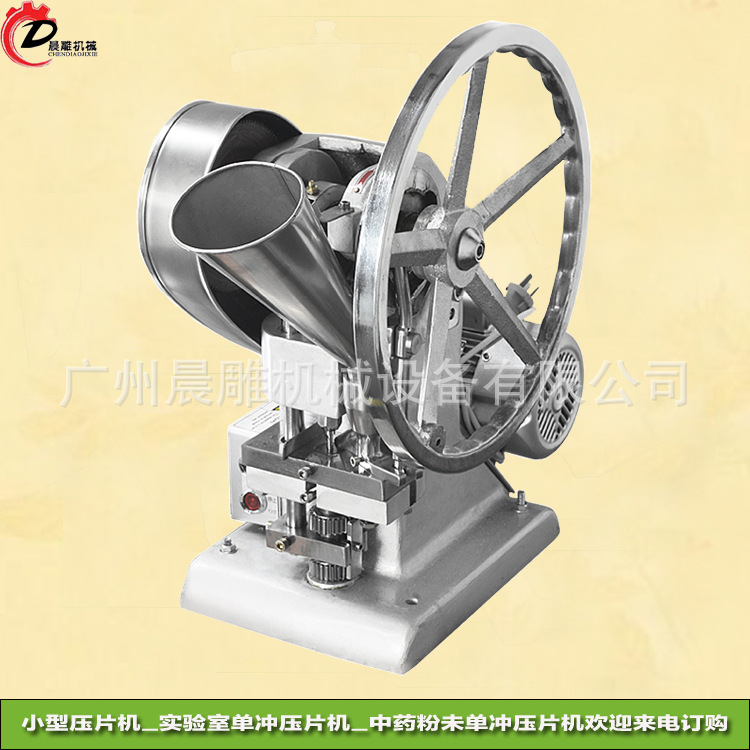

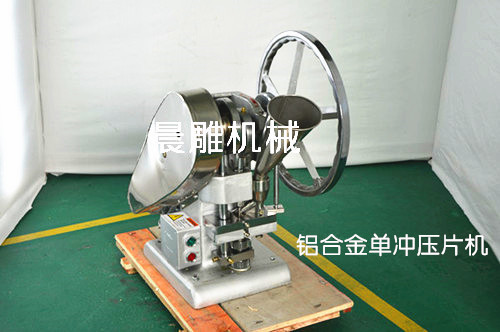

小型壓片機（鋁合金材質）：
特別說明：隻有1.5T壓力的單沖壓片機才有鋁合金的材質

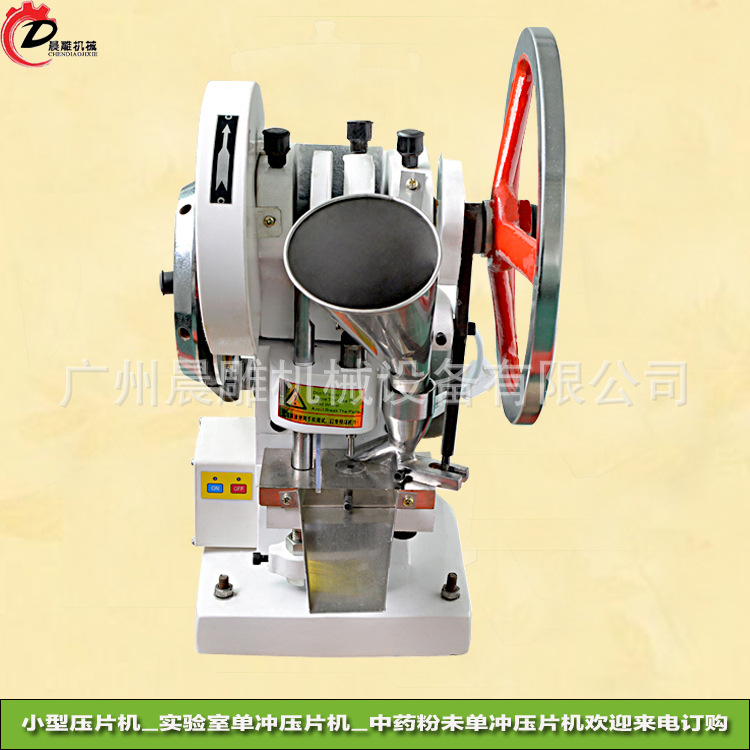

小型壓片機（鐵質材質）
小型壓片機特點：
① 壓片方法：可電動壓片，也可手動壓片。
② 應用范圍：醫藥片劑，食品片劑，化工片劑，農藥片劑，獸藥片劑等。
③ 片劑質量：片劑表麵光滑，片重均勻。
④ 產 量：電動壓片時每小時可生產4000-6000片。
⑤ 原料損耗低（最低實驗原料用量僅為200克）。
⑥ 本機片劑的重量、厚度及硬度均可調節，隻要更換不同的模具就可壓製不同的產品。
⑦ 可以根據用戶的要求定做各種異形模具，如：圓形、橢圓形、三角形、正方形等異形模具。
⑧ 不用專業操作技術，也不用專業技術人員，普通員工一學就會，一操作就能上手，電動手動壓片，讓機器操作更簡單。
⑨ 壓片機用鑄鐵材質製成，模具經過熱處理，使用時間長
小型壓片機技術參數：
型 號 | TDP-1.5L | TDP-1.5T | TDP-5T | TDP-6T |
沖 模 數（付） | 1 | 1 | 1 | 1 |
最大壓片直徑（mm) | 12 | 12 | 18 | 25 |
最大壓片壓力（kn) | 15 | 15 | 50 | 60 |
最大填充深度（mm) | 11 | 11 | 16 | 18 |
最大片劑厚度（mm) | 6 | 6 | 6 | 6 |
生產能力（pc/h） | 4000-5000 | 4000-5000 | 4500-5000 | 3000-4000 |
電機功率(KW) | 0.37 | 0.55 | 0.75 | 1.5 |
電機轉速（r/min） | 1400 | 1400 | 1400 | 1400 |
外形尺寸（mm) | 530*360*590 | 580*450*625 | 650**500*700 | 750*390*695 |
主機重量（kg) | 45 | 95 | 125 | 165 |
小型壓片機使用方法：
一、沖模的裝卸和壓片時的調整
1、沖模的安裝
⑴安裝上沖：旋松下沖固定螺釘、轉動手輪使下沖芯桿升到最高位置，把下沖桿插入下沖芯桿的孔中（註意使下沖桿的缺口斜麵對準下沖緊固螺釘，並要插到底）最後旋緊下沖固定螺釘。
⑵安裝下沖：旋松上沖緊固螺母，把上沖芯桿插入上沖芯桿的孔，要插到底，用扳手卡住上沖芯桿下部的六方、旋緊上沖緊固螺母。
⑶安裝中模：旋松中模固定螺釘，把中模拿平放入中模臺板的孔中，同時使下沖進入中模的孔中、按到底然後旋緊中模固定螺釘。放中模時須註意把中模拿平，以免歪斜放入時卡住，損壞孔壁。
⑷用手轉動手輪、使上沖緩慢下降進入中模孔中，觀察有無碰撞或磨擦現象，若發生碰撞或磨擦，則松開中模臺板固定螺釘（兩隻），調整中模臺板固定的位置，使上沖進入
中模孔中，再旋緊中模臺板固定螺釘，如此調整直到上沖頭進入中模時無碰撞或磨擦方為安裝合格。
2、出片的調整
轉動手輪使下沖升到最高位置，觀察下沖口麵是否與中模平麵相齊（或高或低都將影響出片）若不齊則旋松蝶形螺絲，松開齒輪壓板轉達動上調節齒輪，使下沖口麵與中模平麵相齊，然後仍將壓板按上，旋緊蝶形螺絲。
至此，用手搖動手輪，空車運轉十餘轉，若機器運轉正常，則可加料試壓，進行下一步調整。
3、充填深度的調整（即藥片重量的調整）
旋松蝶形螺絲，松開齒輪壓板。轉動下調節齒輪向左轉使下沖芯桿上升，則充填深度減少（藥片重量減輕）。調好後仍將輪齒壓板按上，旋緊蝶形螺絲。
4、壓力的調整（即藥片硬度的調整）
旋松連桿鎖緊螺母、轉動上沖芯桿，向左轉使上沖芯桿向下移動，則壓力加大，壓出的藥片硬度增加；反之，向右轉則壓力減少，藥片硬度降低，調好後用扳手卡住上沖芯桿下部的六方，仍將連桿鎖緊螺母鎖緊。
至此，沖模的調整基本完成，再啟動電機試壓十餘片，檢查片重，硬度和表麵光潔度等質量如合格，即可投料生產。在生產過程中、仍須隨時檢查藥片質量，及時調整。
5、沖模的拆卸
⑴拆卸上沖：旋松上沖緊固螺母，即可將上沖桿拔出，若配合較緊，可用手鉗夾住上沖桿將其拔出，但要註意不可損傷沖頭棱刃。
⑵拆卸中模：旋松中模固定螺釘，旋下下沖固定螺寧，旋松蝶形螺絲，松開齒輪壓板。轉達動調節齒輪使下沖芯桿上升藥十毫米，輕輕轉動手輪，使下沖芯桿將中模頂出一部份，用手將中模取出，若中模在孔中配合緊密，不可用力轉動手輪硬頂，以免損壞機件。這時須拆下中模臺板再取出中模。
⑶拆卸下沖：先已旋下下沖固定螺釘，再轉動手輪使下沖芯桿升到最高位置，即可用手拔出上沖桿。若配合緊密，可用手鉗夾出（註意不要損傷沖頭棱刃）。
⑷沖模拆卸後尚須轉動調節齒輪，使下沖芯桿退下約10毫米，轉動手輪使下沖芯桿升到最高位置時，其頂端不高於中模臺板的底麵隨可（這一步不要忽略，以免再次使用時發生下沖芯桿與中模頂撞的事故）。最後仍將下沖固定螺釘旋上。
二、壓片機主要機件的拆卸與安裝
1、中模臺板拆卸：抽出擋粉板，取下料鬥，旋出加料器緊定螺釘、旋下加料器固定螺柱和彈簧，取下加料器，旋下中模臺板固定螺釘及彈簧墊圈，即可取下中模臺板。安裝：參考上述相反順序進行。在旋上加料器緊固螺釘時須註意對正。以免損壞加料器的絲孔。
2、上沖芯桿拆卸：旋松連桿鎖緊螺母，轉動上沖芯桿使其與連桿脫離，轉動手輪使偏心輪殼升至最高位置，轉動偏心連殼使連桿擺至前上方，即可將上沖芯桿從模架孔的上方抽出。安裝參考上述相反順序進行。
3、下沖芯桿拆卸：旋下下沖固定螺釘，蝶形螺絲及齒輪壓板轉動調節齒輪，使下沖芯桿下降並從機身底孔下取出。安裝：參考上述相反順序進行。
4、連桿拆卸：先拆下上沖芯桿，再取下連桿銷上的鋼絲擋圈，取出連桿銷，即可取下連桿。安裝：接上述相反順序進行。
5、大皮帶輪、小齒輪及過橋軸拆卸：抵下三角皮帶，旋下過橋軸右端母及墊圈（在機身裡麵），用手拿牢大皮帶輪連同小齒輪和過橋軸一起抽出來，然後可用將過橋軸從輪孔中抽出。（大皮帶輪與小齒輪及軸套三者壓麼一體，一般不需要拆開）。安裝：參考上述相反順序進行。
6、主軸拆卸：拆卸主軸應兩人進行。首先拆下大皮帶輪，再旋下螺母取下杠桿、杠桿
軸及充填滾輪。（必要時再拆下手輪及充凸輪）卸下防護罩，旋下螺釘及墊圈，用木錘敲打大齒輪內側的非工作麵（不可重大）。將其卸下（註意勿使提升滾輪丟失），再用木錘和銅棒敲打軸端（註意不要損傷軸端螺孔），同時拿牢軸的另一端並扶住偏心輪殼，慢慢將主軸拆下。安裝：參考上述相反順序進行。
三、壓片機的潤滑和保養
1、各運動機件摩擦麵的潤滑是保證機器正常運轉和延長使用壽命的重要環節，特別是各主要運動件若在缺油情況下乾轉運轉會迅速損壞而不能使用，因此壓片機在使用前必須將全部油杯、油孔和摩擦麵加上潤滑油，並空車運轉使各摩擦麵佈滿油膜，然後方可投入使用。今後每班按時加油，但每次加油也不可過多，以免溢出影響清潔，沾污藥片。各加油部位及加油次數見下表：
2、每班前須檢查各螺絲是否松動，在工作過程中也應經常註意檢查，如有松動立即旋緊，以免發生故障。其主要部位有：上沖緊固螺母，中模固定螺釘，下沖固定螺釘；連桿鎖緊螺母，連桿銷緊定螺釘；升降叉鎖緊螺母（2隻）蝶形螺絲；中模臺扳固定螺釘（2隻）

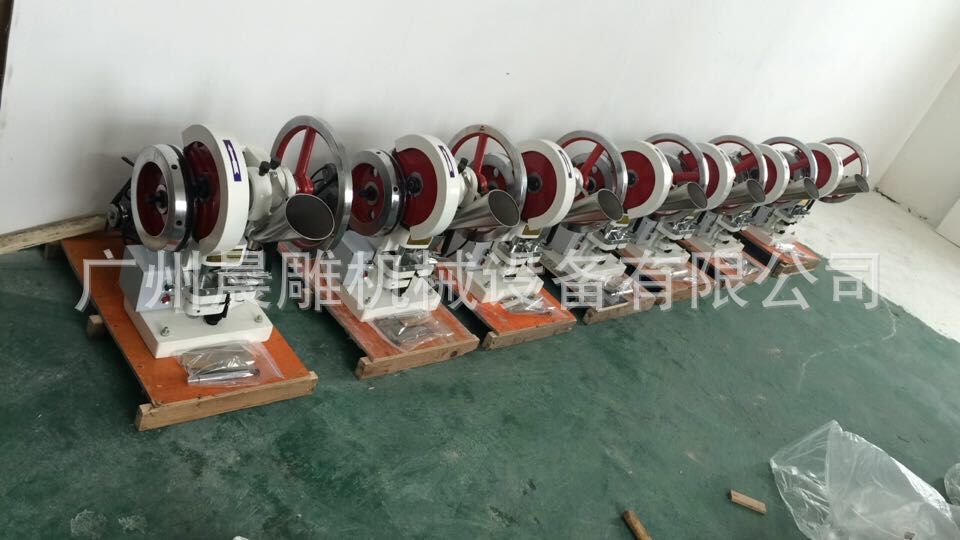

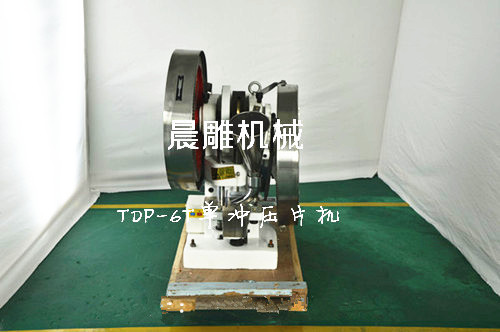

小型壓片機實拍圖片：
