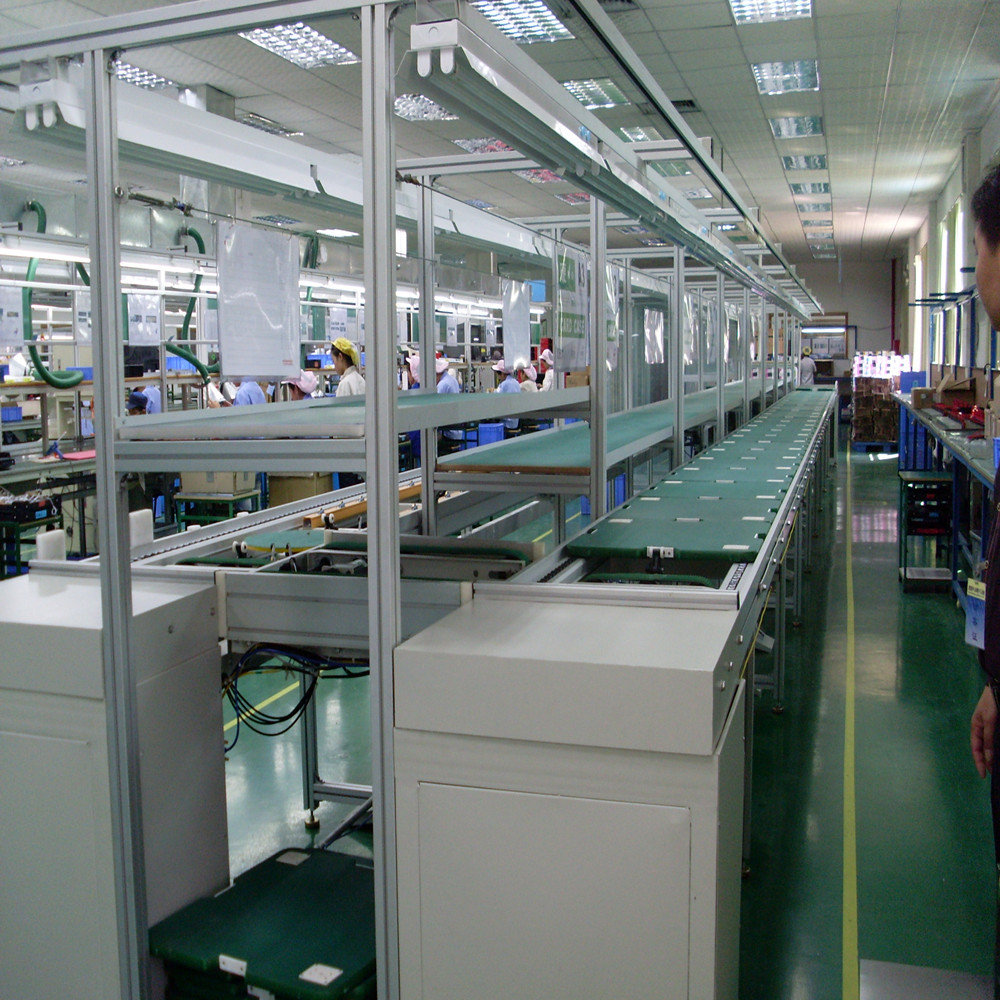

一、   主要技術參數及規格：

尺寸：L40000*W600*H1950mm

要求

A，機架采用50*50mm鋼鐵方通製作，下配M12*80可調節水平腳杯，線體總高1950mm,工作高度750±30mm，整個鋼材部分除油除銹電腦白噴塑處理

B，上層工裝板動力部分采用臺產220V3HP萬鑫齒輪減速馬達，配鍍鉻傳動軸，前後各一條，前後各配兩個傳動齒輪，6分雙鏈條配馬達齒輪輸出動力

C，下層組裝線動力部分：采用臺產“萬鑫”齒輪減速馬達220V*3HP，做為傳送動力，傳動軸采用鉻棒加工成形，配齒輪鏈條，固定座，張緊座

D，工裝板上下層線機身導軌采用100*118mm優質倍速鏈導軌，上下層雙邊安裝

E，傳送鏈采用蘇州產優質倍速鏈條，大藍小黑，雙邊合計約296米以傳送工裝板

F，工裝板規格為L600*W600*T25mm，采用優質夾板製作，表麵貼綠色防靜電膠皮，四周T型膠條包邊，左右開口，合計共做60塊

G，線體機頭機尾各配一臺升降機，采用直徑100*350mm氣缸，整體機架采用40*40mm鋼鐵方通焊接成形，傳動工裝板采用VTV小馬達，窄形防滑輸送帶，鏈條帶動工裝板上升下降，三菱PLC編程控製器控製

H，工作指導書：鋁材24*10專用鋁材看板A4硬膠套，每工位配1套，共25套

I，電源插座：線槽采用40*60mm鋁合金線槽，電線：采用2.5平方國標“金環羽”，分邊控製插座采用“永弘”牌萬用插座，帶線型，內接火線，地線，零線

J，線體上下方配有工裝板阻擋器，上方右側1個，下方左側1個，中間22個Q2型，主要是起著阻擋定位的作用，以及保證操作時產品運行時的安全及緩沖作用

K，電控系統：配有獨立控製電箱，規格為：L800*W600*D200mm，電器置於內

L，氣管：線體下方中間配有氣管一條，采用6分鍍鋅管製作，每米一個4分的快速接頭，方便接氣動工具，整線合計35個快速接頭，生料帶相緊連接
