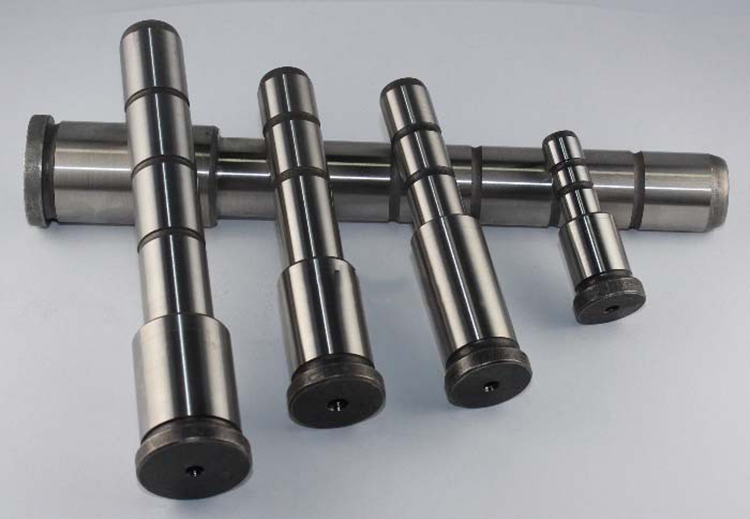

    廠傢直銷 模具配件 高精密臺階導柱 三階導柱 45# 軸承鋼 Φ16
    商品代碼: 11372502
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    undefined




    undefined

       導柱簡介

         導柱的製造材料一般為優質碳素結構鋼,在製造時,一般是在車床上進行粗加工,粗加工時留出一定的磨削餘量;再進行熱處理,在熱處理時,通常選擇滲碳層深度為0.8毫米至1.2毫米,淬硬時,一般達到58至62洛氏硬度;最後進行研頂尖孔以及外圓精磨。為瞭提高導柱的尺寸精度,改善表麵狀況,也可以在外圓磨削時,留出一定的餘量,一般為0.01毫米至0.015毫米,再次進行磨削。在使用圓盤式研磨機時,一般是將導柱夾在隔板內部,通過上下研盤的偏心運轉,使導柱的運動方向進行一個周期性的變化,從而達到均勻分佈研磨劑的目的,並使導柱表麵形成縱橫錯的研磨痕跡。該方法的生產效率高,研磨工具的磨損比較均勻,適用於大批量生產導柱。



    導柱的技術要求

    (1)導柱與固定模板裝合部位直徑的同軸度公差,不應超過工作部分直徑公差的1/2。

    (2)導柱的工作部分圓柱度公差應滿足要求。

    (3)導柱在加工後,其各部分尺寸精度、表麵質量及熱處理要求都應符合圖樣要求。在滲碳處理時,其工作表麵上的滲碳層應均勻,深度一般為0.8—1.2mm。



    導柱的加工工藝過程
    (1)備料、切斷:導柱的材料一般為20鋼(或按圖樣要求選取材料)。切斷後,斷麵應留有端麵車削餘量3-5 mm,外圓應留有3—4mm的切削餘量。

    (2)車削端麵、鉆中心孔:車削一端麵,留出1.5—2.5 mm車削餘量,鉆中心孔;調頭車削另一端麵至尺寸要求,鉆中心孔。

    (3)車削外:圓按圖粗車外圓,兩邊各留0.5 mm的磨削餘量,導柱有槽,切槽至尺寸。

    (4)檢驗:檢驗前幾道工序的加工尺寸。

    (5)熱處理:按工藝進行,保證滲碳層深度0.8-1.2 mm,滲碳後的淬火硬度為58-62HRC。

    (6)研磨:研一端中心孔,然後調頭研另一端中心孔。

    (7)磨削:用外圓磨床及無心磨床磨削外圓。磨削後應留0.01~0.05 mm的研磨餘量。

    (8)研磨:加工後的導柱,為降低外圓表麵粗糙度值,達到表麵質量要求,可拋光圓柱麵。

    (9)檢驗:檢驗各工序的加工尺寸。

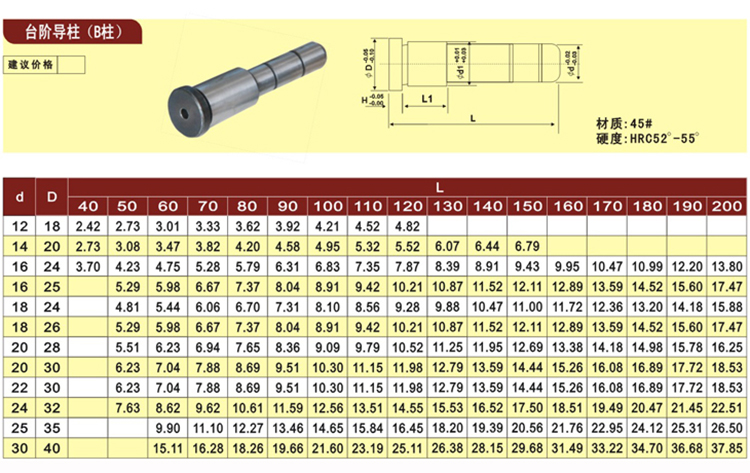

     臺階導柱的規格


    undefined





    undefined


    undefined



    undefined




    undefined



    undefined


        安徽德米模具科技有限公司是一傢精密模具標準件製造商,擁有大量先進的檢測類設備、切削類設備、磨削類設備、熱處理類設備。公司擁有完整、科學的質量管理體系。公司同時經營:模具配件、工量刃具、磨具磨料、模具化工、勞保用品等產品。憑借先進的技術、設備和優良的管理,德米公司的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。

        我們致力於為您提供量身定製的產品和服務,始終以滿足您的需求為目的,不斷提供更適合您的專業化解決方案。

        德米在蕪湖、揚州、無錫、寧波、昆山、重慶設有發貨基地。總占地麵積63800平方米,擁有員工270人,主加工設備500餘臺。現有產品113大類14000種,能完全滿足您的一站式采購。遍佈全國的30多個服務網點為您提供最近最貼心的服務。
