波紋管膨脹節(補償器)用金屬波紋管製成的一種膨脹節。

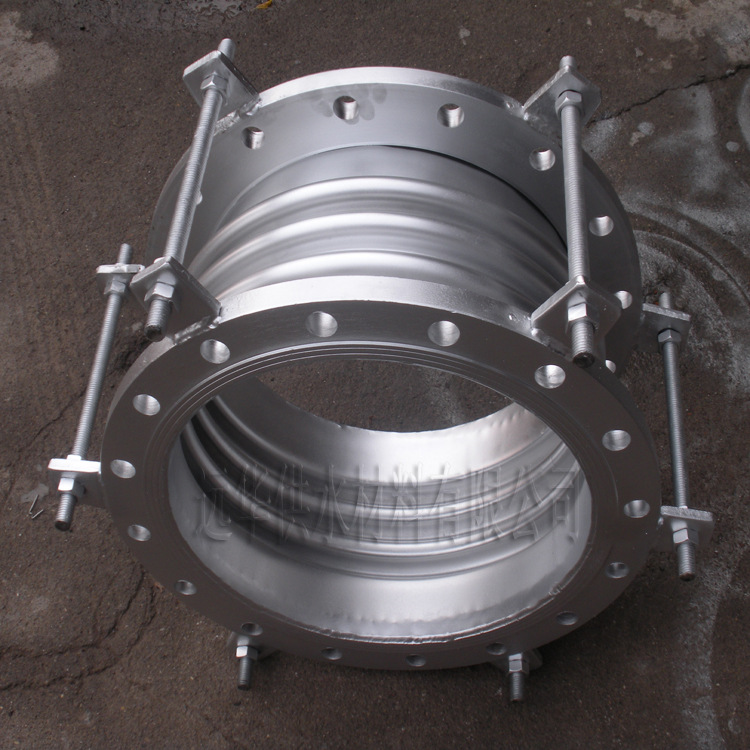

它能沿軸線方向伸縮，也允許少量彎曲。上圖為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。

為瞭防止超過允許的補償量，在波紋管兩端設置有保護拉桿或保護環，在與它聯接的兩端管道上設置導向支

架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空

間，節約材料，便於標準化和批量生產，缺點是壽命較短。波紋管膨脹節一般用於溫度和壓力不很高、長度

較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用范圍正在擴大。

適用范圍：

        1、變形與變形量大而空間位置受到限製的管道。

        2、變形與位移量大而工作壓力低的大直徑管道。

        3、需要限製接管負載的設備。

        4、要求吸收或隔離高頻機械震動的管道。

        5、要求吸收地震或地基沉降的管道。

        6、吸收管道泵出口震動。

安裝註意事項：

1、安裝過程中，不允許焊渣飛濺到波殼表麵，不允許波殼受到其它機械損傷。

2、管系安裝完畢後，應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，並按設計要求

將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

3、補償器所有活動元件不得被外部構件卡死或限製其活動范圍，應保證各活動部位的正常動作。

4、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用於氣體

介質的補償器及其連接管路，要註意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量

不超過25PPM。

5、水壓試驗結束後，應盡快排波殼中的積水，並迅速將波殼內表麵吹乾。

6、與補償器波紋管接觸的保溫材料應不含氯。
