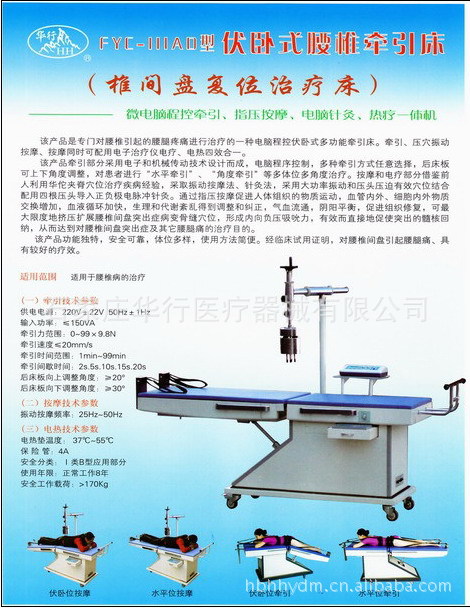

FYC-ⅢAD型伏臥式腰椎治療床（腰椎間盤復位床）

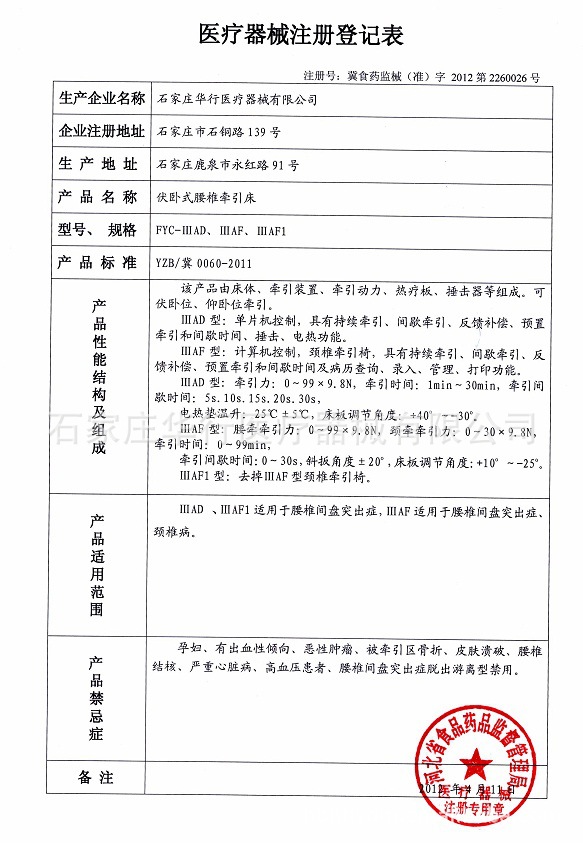

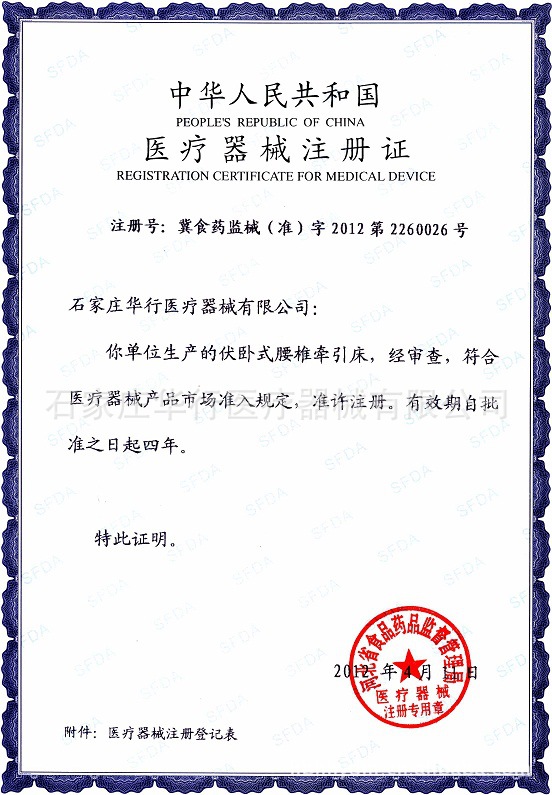

冀食藥監械（準）字2012第2260026號
一．概述
FYC-ⅢAD型伏臥式腰椎治療床是本公司根據祖國傳統醫學的“整脊技術”並結合中醫“推拿”“按摩”的療法而設計的牽引按摩復健設備。該產品是采用單片機控制技術，主要以牽引的方式腰椎病患者的有關部位施以牽引力，並輔以按摩、熱療，以達到治療和復健目的的一種醫療器械。

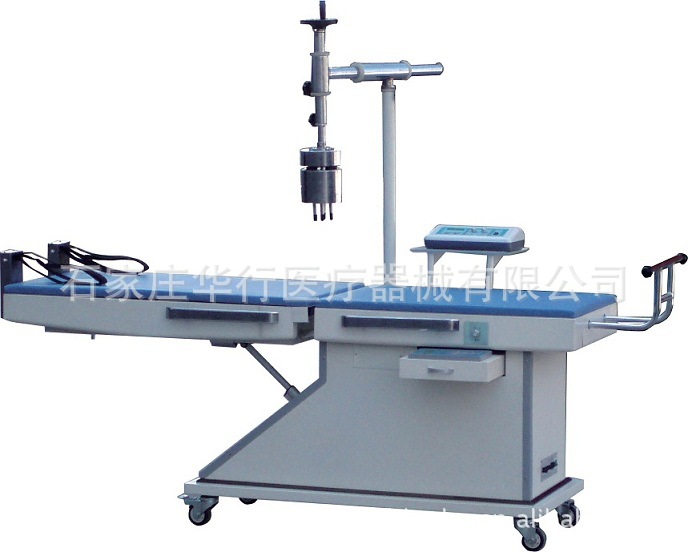

該設備由床體、操作控制裝置、牽引裝置、牽引角度調節裝置、按摩器等組成。醫護人員可利用該床對患者進行“水平牽引”、“角度牽引”等多體位多角度治療，並有背腰部按摩及電熱功能，該設備為廣大醫務工作者提供瞭一種理想的牽引治療設備。該設備功能獨特，安全可靠，體位多樣，使用方法簡便。經臨床試用證明：對腰椎、及相關疾病具有較好的療效。
二．適用范圍
適用於腰椎病治療。
三．主要技術指標
供電電源：220V±22V 50Hz±1Hz
輸入功率：≤150VA
保 險 管：4A
安全分類：Ⅰ類B型應用部分
使用環境溫度：5℃～40℃ 相對濕度：≤85% 大氣壓力：86kPa ～106kPa
水平牽引力范圍：0~99×9.8N
牽引速度≤20mm/s
定時：牽引總時間1min~99min 牽引間歇時間2s.5s.10s.15s.20s.
後床板向上調整角度：≥20°
後床板向下調整角度：≥30°
電熱墊溫度： 37℃~55℃。
振動按摩頻率：25Hz~50Hz
床體重量：≥80kg
使用年限：正常工作8年
安全工作載荷：>170Kg
七、治療方法及體位
（一）腰椎牽引治療前的準備：
1．患者空腹或半空腹伏臥或仰臥於床面上（具體體位和捆紮方法見尾頁附圖）。
2．將“胸部牽引帶”(或牽引挎帶)和“腰部牽引帶”分別捆紮在患者的胸肋骨下緣和髖關節上沿，另一端掛在床體前端的“牽引橫桿”兩頭和床體未端的兩條“牽引帶”上，並拉緊、扣牢。
註：隻要患者可以耐受，捆紮的力度要大一些，以牽引時牽引帶不滑脫、不移位為宜。
3．將“緊急制動裝置”按鈕交至患者手中，在牽引過程中，如出現意外情況或患者自感不適時，可按一下手中的“緊急制動裝置”按鈕，設備復位。
（二）牽引（輔以熱療、按摩）：
1、熱療：
牽引前，首先打開電源開關，再打開電熱開關，開啟電熱。請患者空腹或半空腹俯臥於床面上，進行熱療，使患者腰部溫暖、舒服、放松。
2、按摩：
1）牽引前後，調整按摩器的位置，使“按摩頭”正好對準患者按摩穴位（見附圖）：
（1）粗調：稍稍旋松 “緊固旋扭1”，旋轉 “按摩器”； 稍稍旋松 “緊固旋扭2”，左右移動“按摩器”； 稍稍旋松
“緊固旋扭3”，上下移動“按摩器”；使“按摩頭”接近患者按摩穴位，然後旋緊各“緊固旋扭”。
（2）細調：稍稍旋松“緊固旋扭4”，用手旋轉“手輪”， 使“按摩頭”向下或向上對準患者按摩穴位，然後旋緊“緊固旋扭4”。
2）打開電源開關，順時針慢慢旋動“按摩力度調整扭” 逐漸增大按摩力度進行按摩，按摩力度以患者耐受為宜。
3）如需脈沖輸入，將“DZ-112型電腦針灸機（選配）”的脈沖輸出口插入按摩器“脈沖輸入口”即可。“DZ-112型電腦針灸機（選配）”使用詳見其說明書。
患者全身放松，有助於患者腰椎間盤的復位，使腰椎牽引的效果更佳。
3、腰椎牽引：
1）水平牽引：

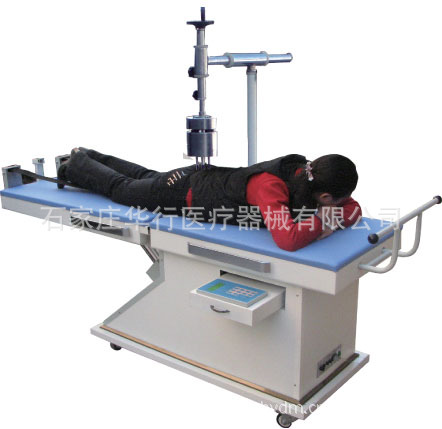

a)請患者空腹或半空腹仰臥或俯臥於床面上（見附圖）。
b)按照“靜態牽引”或“動態牽引”操作方法進行牽引設置，進行水平牽引治療。
c)牽引治療結束後，將牽引帶松開，患者原位休息一會再下床（每次治療結束後
都應進行此操作）。
2）角度牽引：

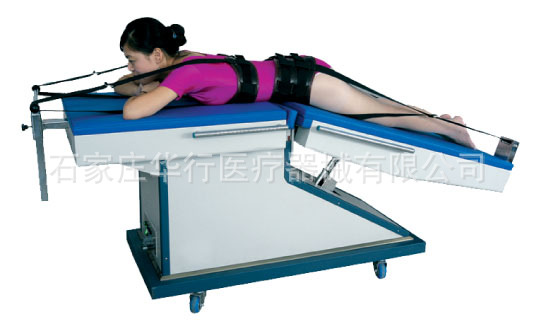

a)請患者仰臥或俯臥於床面上（見附圖）。
b)持續按下操作面板上的“上升”鍵或“下降”鍵使床板上升呈一定角度（傾角
角度0~25°任意可調）。
c)按照“靜態牽引”或“動態牽引”操作方法進行牽引設置，進行角度牽引治療。
八．註意事項
1．患者飯後不宜立即治療（空腹或半空腹為宜）。
2．治療前必須先檢查一遍繩扣是否扣牢，以防繩扣脫落，造成危險。
3．治療過程中如發現異常情況，應及時停止治療。
4．後床板升降操作時，應在患者平臥在床面上後，穩穩升起，以防床板升起過快。
5．腰椎牽引治療結束後，建議患者使用腰圍固定腰部，以鞏固療效。
6．設備在移動、搬運過程中，應註意把電源軟電線及緊急制動線掛好，以免破損，造成安全隱患。
7．設備應遠離微波及高頻設備，以免影響其性能。
8．本產品不產生潛在的電磁。
九．禁忌事項
孕婦、有出血性傾向、惡性腫瘤、被牽引區骨折、皮膚潰破、腰椎結核、嚴重心臟病及高血壓患者禁用。
十．保養維護
1．供電電源應良好接地；將本床接地線接地。床體各部位應經常保持清潔。
2．本床需有專門的醫護人員進行操作，操作使用前請認真閱讀本冊使用說明書。
3．治療時如患者按下緊急制動裝置按鈕或發生意外情況，應及時關閉電源開關並進行處理。
4．治療結束後，將床面還原回水平位置。
5．停止工作後，必須關閉電源開關，以免長時間待機造成設備故障。
6．正常情況下，每三月進行一次周期檢查，緊固件如有松動，進行緊固；活動部位加註潤滑油。
7．長期不用應半年通電一次。
8．經常檢查牽引裝具，如有破損應及時更換。
9．本床整機保修1年。
十一．貯存及運輸要求
1．本床應貯存在10℃~40℃、相對濕度不大於80%，無腐蝕性氣體，通風良好的室內。
2．可用一般運輸工具運輸，運輸過程中應防止沖擊、劇烈震動和潮濕。
十二．包裝及附件：
本床為木包裝。用戶打開包裝後請檢查產品附配件是否齊全。
產品附配件：（代裝箱單）
說明書 1份 牽引床各部件 1套 電熱墊 1個
合格證 1份 緊急制動裝置 1套 工具 1套
保修卡 1份 腰部牽引裝具 1套 保險管 4A2隻
質量反饋卡 1份 小枕頭
1個 電源線 1條
DZ-112型電腦針灸機（選配） 1臺
