1 概述
ASD系列開關櫃綜合測控裝置用於3～35kV戶內開關櫃，適用於中置櫃、手車櫃、固定櫃、環網櫃等多種開關櫃。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示，自動溫濕度控製，人體感應自動照明，語音提示，電參數測量及RS485通訊介面等眾多功能，集操作、顯示於一體。

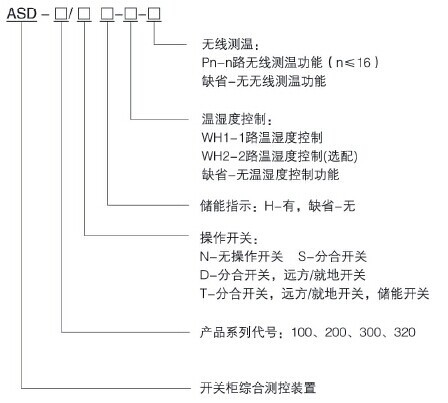

2 型號說明
3 技術參數
| 項 目 | 指 標 | |||
| ASD300 | ASD200 | ASD100 | ||
| 額定輸入 | 接線方式 | 3P3L或3P4L | —— | —— |
| 電壓 | 100V | —— | —— | |
| 電流 | 5A | —— | —— | |
| 頻率 | 50Hz | —— | —— | |
| 準確度 | 電流、電壓 | 0.5級 | —— | —— |
| 有功功率、無功功率 | 0.5級 | —— | —— | |
| 電能 | 0.5級 | —— | —— | |
| 溫度（@25攝氏度） | ±1℃ | ±1℃ | ±2℃ | |
| 相對濕度 | ±5％ | ±5％ | ±5％ | |
| 功耗 | 輔助電源 | ≤8VA | ≤6VA | ≤5VA |
| 電壓輸入 | ≤0.5VA | —— | —— | |
| 電流輸入 | ≤1VA | —— | —— | |
| 通訊 | 協議 | MODBUS-RTU | ||
| 波特率(bps) | 2400、4800、 | 2400、4800、 | 2400、4800、 | |
| 9600、19200 | 9600、19200 | 9600、19200 | ||
| 平均無故障工作時間(h) | ≥50000 | ≥50000 | ≥50000 | |
4 功能配置

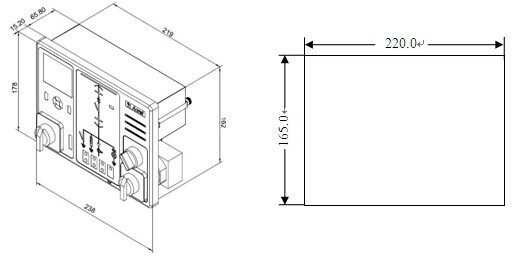

5 外形及尺寸（mm）
5.1 ASD200、ASD300
5.2 ASD100
6 接線端子
