千分尺的讀數方法|遊標千分尺使用方法

1．  刻度讀取方法：

（1）      數顯千分尺

測量值：直接讀出所顯示的數據。

（2）      刻度顯示千分尺：

測量值：主軸刻度+副軸刻度

根據如下圖所示的主軸和副軸放大圖，說明如下。

〈1〉      首先讀出副軸邊緣在主軸上的刻度。

在下圖中，由於其邊緣在主軸上處於7和7.5之間，所以主軸刻度是7mm.

〈2〉      讀取和主軸刻度基線重合的副軸刻度。

在下圖中，主軸刻度基線對齊到副軸上的37和38之間位置，再根據刻度分量讀出其分刻度，就可得0.4，因此副軸刻度是37.4。

〈3〉      往在〈2〉中得到的數據上乘於主軸1個刻度的單位。

在下圖中，由於主軸1個刻度單位是0.1mm，因此

0.01×37.4=0.374mm。

〈4〉 把〈1〉和〈2〉的結果相加，就得到（最終）測量值。

     在下圖中，其測量值是7+0.374=7.374mm

2．  使用順序：

3.1 使用前的檢查確認。

1）在測量麵（基準麵，錠子）上，不能有缺口，異物附著現象。

2）旋轉棘輪，檢查確認，錠子移動順利。

3）用棘輪旋轉移動錠子，使基準麵和錠子緩慢地接觸，然後再空轉棘輪2~3次。

   在此時，檢查確認基點（零點）正確。

  *數顯千分尺：進行復位，使顯示為00.000。

  *刻度顯示千分尺：確認主軸零點和副軸零點重合，如果不重合，需通過調整千分尺

主軸來使主軸零點與副軸零點重合。

4）在被測件的測量處上，不許有粘污，油等異物。

3.2 使用方法：

1）千分尺的保持方法

〈1〉 在原則上是必須按照下圖所示，但根據情況，為瞭測量方便，允許用一隻手保持，進行測量。

〈2〉 在測量時對被測件施加的壓力是由棘輪來控製，旋轉副軸進行加壓和棘輪來加壓是相關的，因此要充分利用此關系。

2） 測量順序

 〈1〉 用一隻手輕輕拿起被測件。

 〈2〉 旋轉副軸，擴大基準麵和錠子間的間距，然後把被測件夾進去。

 〈3〉 旋轉副軸，使測量麵和被測件輕輕接觸。

 〈4〉 然後再旋轉棘輪，當棘輪旋轉2~3次時，所顯示的數據就是測量值（金屬硬物等測量適用）

*反向緩慢旋轉副軸，當被測件在測量麵間可移動時，所顯示的數據就是測量值（塑料件等測量適用）

3） 在測量上的註意點

〈1〉 必須正確，確實地把被測件的測量處，夾在基準麵和錠子內。

〈2〉 在數顯千分尺裡裝有自動停顯裝置，因此平時是不顯示，但一旦旋轉副軸就開始顯示，便開始可測量，所以如果零點不準，就有可能帶來誤差。

   （這種場合的追溯處理是困難的），因此在使用前必須進行零點調整。

4） 使用後的處理

〈1〉 在使用後，不要使基準麵和錠子緊密接觸，而是要留出間隙（大約0.5~1mm）並緊

     鎖

〈2〉 如果要長時間保管時，必須用清潔佈或紗佈來擦凈成為腐蝕源的切削油，汗，灰塵等後，塗敷低粘度的高級礦物油或防銹劑。

外徑千分尺的讀數


讀數時，先以微分筒的端麵為準線，讀出固定套管下刻度線的分度值（隻讀出以毫米為單位的整數），再以固定套管上的水平橫線作為讀數準線，讀出可動刻度上的分度值，讀數時應估讀到最小刻度的十分之一，即0．001毫米。如果微分筒的端麵與固定刻度的下刻度線之間無上刻度線，測量結果即為下刻度線的數值加可動刻度的值；如微分筒端麵與下刻度線之間有一條上刻度線，測量結果應為下刻度線的數值加上0．5毫米，再加上可動刻度的值，如圖2．4－2讀數為8．384毫米，圖2．4－3讀數為7．923毫米。





有的千分尺的可動刻度分為100等分，螺距為1毫米，其固定刻度上不需要半毫米刻度，可動刻度的每一等分仍表示0．01毫米。有的千分尺，可動刻度為50等分，而固定刻度上無半毫米刻度，隻能用眼進行估計。對於已消除零誤差的千分尺，當微分筒的前端麵恰好在固定刻度下刻度線的兩線中間時，若可動刻度的讀數在40－50之間，則其前沿未超過0．5毫米，固定刻度讀數不必加0．5毫米；若可動刻度上的讀數在0－10之間，則其前端已超過下刻度兩相鄰刻度線的一半，固定刻度數應加上0．5毫米。


外徑千分尺的零誤差的判定


校準好的千分尺，當測微螺桿與測砧接觸後，可動刻度上的零線與固定刻度上的水平橫線應該是對齊的，如圖2．4－4甲所示。如果沒有對齊，測量時就會產生系統誤差——零誤差。如無法消除零誤差，則應考慮它們對讀數的影響。若可動刻度的零線在水平橫線上方，且第x條刻度線與橫線對齊，即說明測量時的讀數要比真實值小x／100毫米，這種零誤差叫做負零誤差，如圖2．4－4乙所示，它的零誤差為－0．03毫米；若可動刻度的零線在水平橫線的下方，且第y條刻度線與橫線對齊，則說明測量時的讀數要比真實值大y／100毫米，這種零誤差叫正零誤差，如圖2．4－4丙所示，它的零誤差為＋0．05毫米。



對於存在零誤差的千分尺，測量結果應等於讀數減去零誤差，即物體長度＝固定刻度讀數＋可動刻度讀數－零誤差。














           我廠嚴格按國標GB／T14899-94專業生產千分尺 規格齊全 質量中等 價格便宜 外貿首選 工人 學生 科研都適用

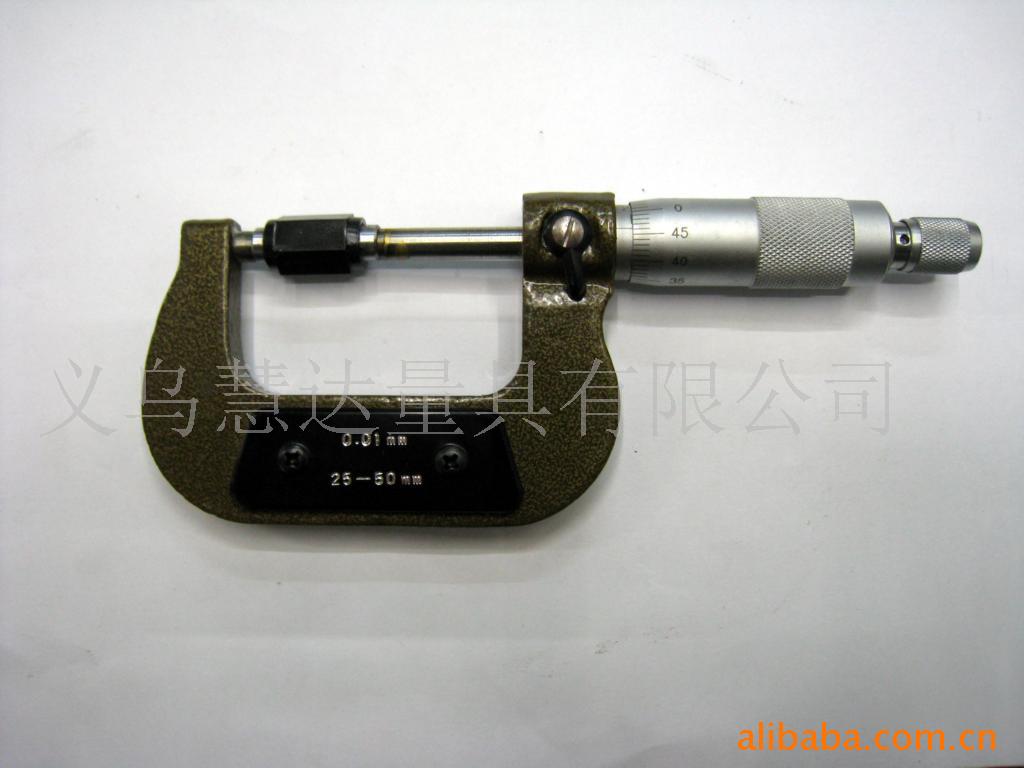

外徑千分尺是利用螺旋副原理，對尺架上兩測量麵間分隔的距離進行讀數的外尺寸測量器具。外徑千分尺主要用於測量各種外尺寸。

測量范圍：

0-25mm

25-50mm

50-75mm

75-100mm

100-125mm

125-150mm

150-175mm

175-200mm 　價格優惠　
