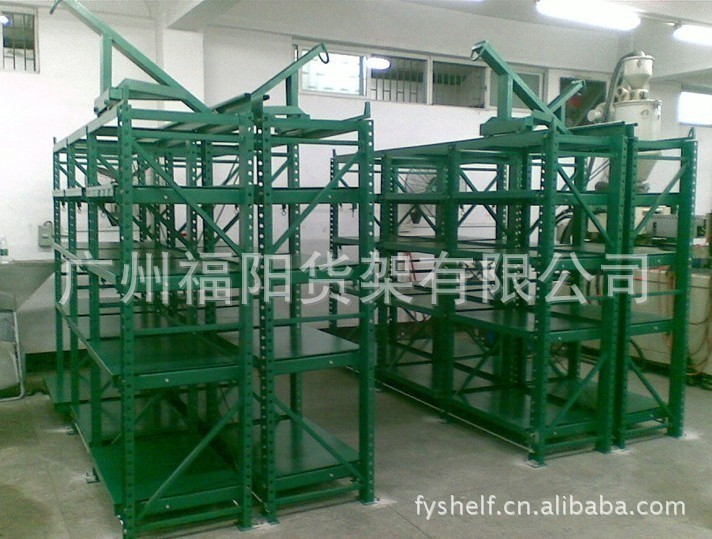

樣品圖片

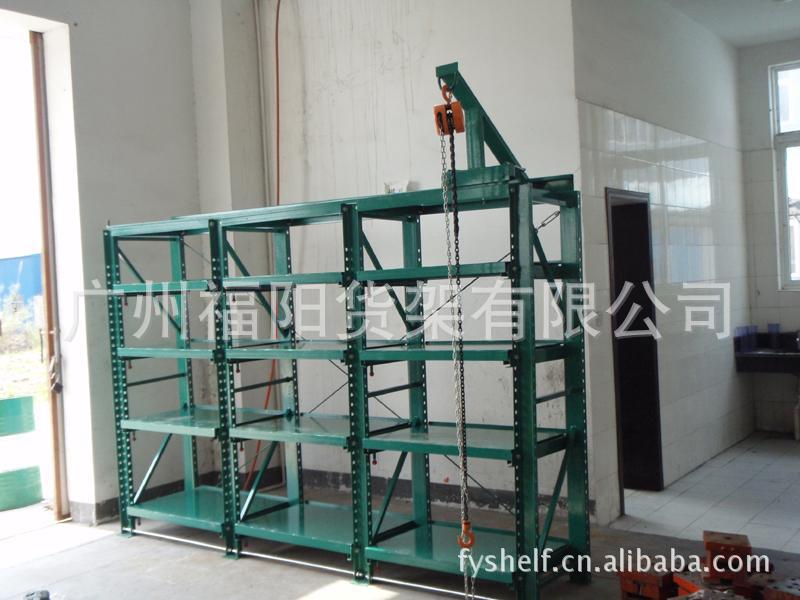

模具架主要用於存放各類模具物品，一般可分為標準型模具架和重型模具架。頂部可配置移動式葫蘆小行車，以方便起吊模具。

模具架特點

1、安全可靠附加保險裝置；

2、操作輕便采用軸承組合，滑動平衡並附獨立吊模裝置；

3、節省場地，占地麵積積為1.8平方米，可存放幾十套中小型模具；

4、結構簡單，由多種組合部件組裝而成，便於拆卸、運輸和組裝；

5、抽屜式模具架每格每層承重800-1000KG；

6、節省空間，每格可放多套模具，方便模具保養管理和尋找；

7、模架抽板承載後輕松抽送，上下間隔隨意調整，協同備有的滑車和手動葫蘆可輕松、快捷的完成存取工作；

8、模架采取可拆移式結構，全部配件可任意組合，上下間隔，拆裝簡便；

9、可隨意調整，萬能百搭可單個使用也可隨意駁接，安裝方便；

10、每層最高承受重量可達800kgs/1800kgs；結構科學、合理，按要求組裝成型後牢固可靠，安全性高；

模具架類別

1. 模具架分為：a.標準型；b.帶天車型；c.重型；d.全開式；e.滑板式；f.伸收式. 2. 可根據客戶要求非標訂做.

模具架用途

1. 用於放置各類塑膠、五金模具.

模具架技術參數

規格：L3100*D600*H2000mm(3格*4層＝12抽板) 無限長

承重：800-1000kg/每抽屜板，整體承重可達到9.6-12t

材質：立柱采用10#槽鋼；拉桿采為40*40方通；抽板底架采用50*50角鐵；麵板為厚2.5mm鋼板；滑槽采用4mm鋼板折槽；軸承采用進口6404型

拉出：抽屜板可拉出65%

顏色：環保綠(默認)

備註：標準承重型模具架長度不是隻能做到3100mm，隻是一般做成3格(L3100mm)為一組模具架，實際使用中可以做到任意長度，這個過程勿需加多人工、材料或是工藝，隻是簡單的把做好的立柱一個接一個的排列連接起來即可。

標準型抽屜式模具架產品特性：

三格四層標準抽屜式模具架；規格；高H2000*深D615*長L3100MM 每格長888

1、每塊抽屜板可承重800-1000KG

2、天車(行車)承重800-1000KG

3、抽屜板可拉出65%

4、安全可靠附加保險裝置

5、操作輕便采用軸承組合，滑動平衡並附獨立吊模裝置

6、節省場地，占地麵積積為1.8平方米，可存放幾十套中小型模具

7、結構簡單，由多種組合部件組裝而成，便於拆卸、運輸和組裝

標準型抽屜式模具架技術參數：

1. 立柱采用10#槽鋼，立柱斜杠為25*25方通

2. 抽屜板支架采用50*50角鐵，抽屜麵板采用2MM鋼板

3. 滑槽為4MM鋼板折彎而成

4. 軸承為6403#

5. 噴漆

6. 顏色客戶自定

中型全開式模具架

1、每塊板承重1000-3000KG

2、抽屜拉出95%

3、三格四層規格；H2400*W1100*L3400MM

重型抽屜式模具架每格每層承載2-3噸規格：高度H2100*W1205*L1100 長度無限度

1.重型抽屜式模具架規格可以按照客戶要求訂做。

2.重型抽屜式模具架產品特征同上

3.技術參數：立柱采用10#槽鋼，立柱斜杠為25*25方通

4.抽屜板支架采用40*80扁通，抽屜麵板采用2.5MM鋼板

5.滑槽為6MM鋼板折彎而成

6.軸承為6404#

7.顏色客戶自定
