寧波地區供應臺灣松旺精雕機、高速雕銑機、石墨雕銑機、數控雕刻機、立式精雕機等高端設備。
歡迎來咨詢：13819806543
松旺精雕機780系列 | 行程 X： | 680mm | | Y： | 780mm | | Z： | 330mm | | 三軸進給 X,Y： | 12M/min | | Z： | 8M/min | | 標準配置4KW水冷電主軸 | | 24000轉，ER25夾頭 |
>>>可選配第四軸加工
| 點擊查看價格表 |
|
|
|
| | | 機械結構及特性 | 高鋼性、高精度的機械結構 01. 一體式門型結構，提升機床剛性及精密度。 02. 機身採用FC30高級鑄鐵，並經多次時效處理。 03. X.Y.Z.三軸與伺服馬達採直接傳動方式，無皮帶傳動之累積誤差。 04. 底座採用多層肋骨的增強結構剛性設計，減少高負載和高速加工振動。 05. 螺桿及軸承組裝均經過調試，保持真圓度以確保傳動的高精度，減少熱變位。 06. Z軸斷電保護，防止斷電後防撞刀。 07. 採用伺服行業最高性能的安川伺服系統。最高的響應頻率，提高機臺的加工速度。最高的解析度，能保證機臺的加工精度。強勁扭力帶來的高鋼性，能提高切削能力，以及良好的工件表麵光潔度。 08. 松旺製定完整的品質管理系統，並使用先進的檢驗設備及技術，以確保機械品質達到最大效益，符合客戶的需求。本公司採用Renishaw高精密循圓測試機，以檢驗兩軸向之間的伺服精度及幾何誤差，確保優異的真圓度。 09. 主軸採用精密陶瓷軸承的設計，耐磨性提升、壽命更加延長。 10. 主軸散熱效果好，維持穩定的熱變化。 11. 可選用BT30和HSK主軸，四倍刀徑長度偏擺在0.003mm以內
(標配為0.01mm)。 12. 主軸高速運轉搭配主軸油溫控製系統，可有效的使主軸達到恒溫的效果，有效的控製主軸熱變位，確保主軸的高速高精度。 | | | | 機械規格 | 機 型 | EM780 | EM780AT (刀庫機) | GM780 (石墨機) | X軸行程 | 680 mm | Y軸行程 | 780 mm | Z軸行程 | 330 mm | 工作臺尺寸 | 800600 mm | 工作臺至地麵高度 | 750 mm | 工作臺載重 | 440 kg | 主軸底端至工作臺麵 | 50~380 mm (可加高至150~480 mm) | 龍門寬度 | 760 mm | 定位精度 | 0.008 / 300 mm/ mm | 重覆精度 | 0.005 mm | 最大移動速度 | X.Y軸 : 12m/min Z軸 : 8 m/min | 最大加工速度 | 5 m/min | 主軸轉速 | 18000 rpm | 主軸功率 | 5.5 KW | 主軸冷卻 | 水冷式 | 主軸規格 | ER 32 | BT30 | ER32 | 空壓機 | 0.2 MPa | 0.6 MPa | 0.2 MPa | 主軸油冷機(冷卻能力) | 1.5 KW | 水箱容量 | 80 L | 210L | 電源及總功率 | 三相交流 380V 15KW | 佔地麵積 (寛x深x高) | 24502000x2630mm | 24502150x2630mm | 24503150x2630mm | 機械重量 | 4100 kg | 4300 kg | 4200 kg |
| | | | 標準配置 | ■臺灣原裝新代10A-940控製器 | ■頂罩鈑金 | ■臺灣三軸精密線軌 | ■X軸使用加強型防塵罩 | ■臺灣C3級三軸滾珠螺桿 | ■機臺清洗水槍 | ■德國三軸行程限位開關 | ■工具箱 | ■日本NSK P4級三軸軸承 | ■分離式手輪 | ■臺灣電動註油器 | ■工作燈 | ■德國製連軸器 | ■自動集中給油潤滑裝置 | ■日本安川850W三軸AC伺服馬達 | ■主軸吹氣系統 | ■全密閉防護罩 | ■自動對刀機 | ■三軸伸縮防護罩 | ■加工冷卻切削液儲存箱 | ■主軸油溫冷卻機 | ■彈簧夾頭5個 | ■電控箱熱交換器 | ■系統操作說明書 |
| | | | 選購配置 | ■日本安川1300W Z軸AC伺服馬達 | | ■主軸環狀噴水 | ■自動換刀系統 | ■BT30電主軸 | ■石墨加工水簾防護罩 | ■石墨加工過濾循環油箱 | ■8KW主軸，轉數15000rpm | ■瑞士"Schneeberger"線性導軌 | ■高速高精度控製卡 |

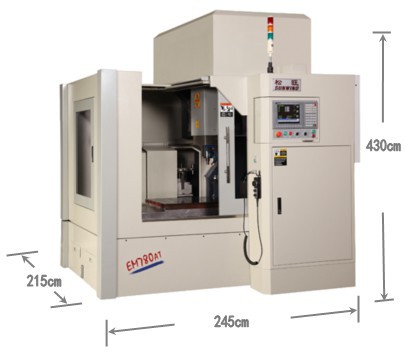

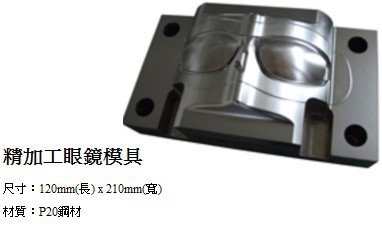

| | | | 加工樣品案例   | | | | | 外觀尺寸圖  | |
| |
