1.高桿燈系統說明

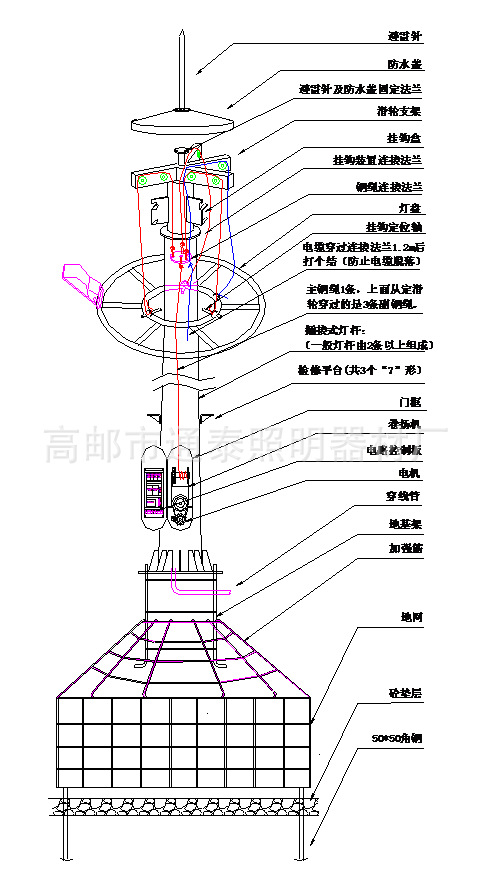

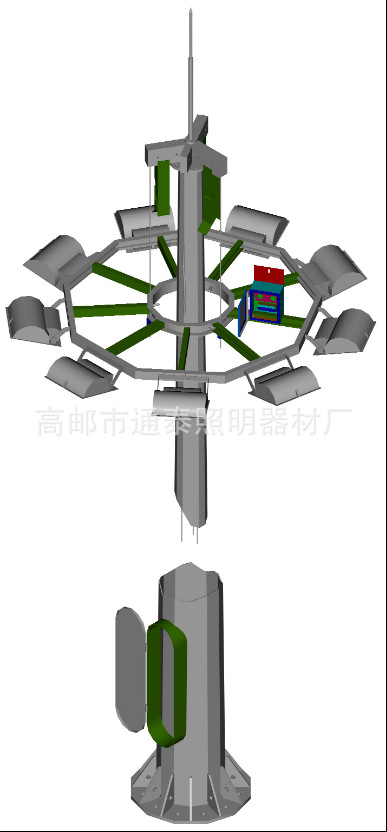

高桿燈整體結構示意圖

結構簡介：

整體升降包括所有鋼纜全部裝入燈桿內。一根電纜將按鈕遙控盒及控製板連接起來。具體如下：

一、滑輪架結構

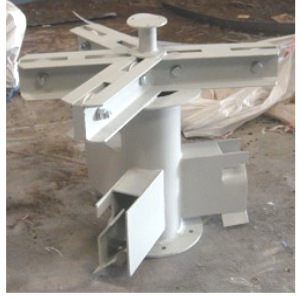

滑輪架（實物如圖，共一個），位於燈桿的頂部。三根不銹鋼繩（副鋼繩）以120°排列安裝於固定結構的支撐架上，六個滾輪（分三組）將鋼繩引入燈桿內，一個連接法蘭將三根副鋼繩與一根不銹鋼主鋼繩連接。對應副鋼繩支架的下麵是3個掛鉤盒，也為120°排列均佈。另外一個支架為電纜專用支架，兩個塑料滾輪將電纜引入桿內，穿過鋼繩連接法蘭1.2米後打個結（打結是為瞭防止在提升時電纜滑落），待燈盤升到掛鉤盒，掛上鉤後，電纜方能引到桿底門內，然後在電路控製板上接入電源。

二、繩纜系統

主鋼繩（實物如圖，共一條），柔性好強度高，優質不銹鋼製作而成，堅固耐用，永不生銹。

副鋼繩（實物如圖，共三條）柔性好強度高，優質不銹鋼製作而成，堅固耐用，永不生銹。

主電纜（實物如圖，共一條）柔性多芯橡膠國標電纜

三、連接法蘭

連接法蘭（實物如左圖，共一塊），鎖副鋼繩的三個孔120°排列均佈，邊上最大的孔為穿電纜的孔，中間的孔為鎖主鋼繩的孔。

四、電路控製板

      電路控製板（實物如圖，共一塊）固定於桿底門內，輸入交流380V三相四線（A、 B 、C、 N）；輸出為2路或者3路（按負載多少而定）交流220V (L1、L2、L3、N0)，N0為公用零線。此板能控製燈盤升降和定時開關燈。

五、按鈕遙控器

     按鈕遙控器（實物如圖，共1個）連接於門內電路控製板上，遙控燈盤升降。


六、升降傳動系統

     卷揚機和電機（實物如圖，共一臺）具有手動、電動功能，減速機構靈活、輕便，具有自鎖功能；變速比合理，燈盤電動升降時速度不超過6m/min。選用失電斷電製動電機，采用電機過載保護裝置。設置有電氣、機械限位裝置。

特別提示：1，由於產品不斷改進，完善，實際產品和以上說明不一致時，買傢不得因此提出異議，否則慎拍！

2，由於原材料價格不斷變化，本產品的價格也不固定，買傢拍前請電話聯系確認，否則恕不發貨！

      工廠長期實行微利化合作，代工所有產品，提供貼牌服務，歡迎來圖，來樣定做。由於規格、材料等相關數據以用戶要求為準，所以具體價格以實時洽談為準！本廠的經營宗旨：價格一步到位，質量有口皆碑!
