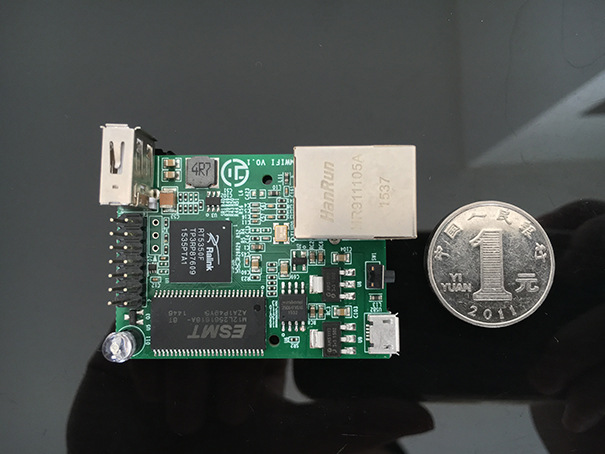

YN5350無線WIFI模塊
概述
YN5350無線WIFI模塊是一款全功能WIFI模塊，是一款完全獨立的嵌入式無線局域網接入裝置。模塊集成瞭MCU，符合802.11 b/g/n協議，並提供瞭非常豐富的介面，方便用戶集成到最終產品中。
廣泛應用於有線轉無線，3G轉WIFI，硬AP，便攜路由器，無線音箱，無線攝影頭等場合。
特點
l 無線+有線路由器方案；
l 無線支持802.11b/g/n，最高速率150Mbps；
l 有線支持1WAN/1LAN；
l 480Mbps高速USB介面；
l 豐富的外部信號介面。
硬件
芯片組 | Ralink RT5350 |
網路標準 | 802.11b/g/n |
天線 | 7.0X2.0mm板載天線 |
Flash | 8M |
SDRAM | 256M |
介面
網口 | 100M/10M自適應WAN(或LAN) |
USB | USB 2.0介面，支持Host功能 |
UART | 默認波特率57600bps |
I2C | |
GPIO | 7個GPIO口(其中兩個與I2C復用) |
5V電源輸出 | 通過插針輸出5V電源 |
LED指示燈 | 指示工作狀態 |
RESET按鍵 | 在模塊完全啟動後，長按RESET將恢復出廠設置並重啟 |
Micro-USB | 5V電源介面 |
參數
參數 | 指標 | 單位 | |
輸入電壓范圍 | 5±0.3 | V | |
輸入電流 | 200~400 | mA | 視工作狀態而定 |
天線速率 | 150 | Mbps | |
WIFI信道數 | ch1~ch14 | ||
RF頻率范圍 | 2.412~2.484 | GHz | |
WIFI工作模式 | STA/AP模式 | ||
工作帶寬 | 20/40/自動 | MHz | 頻率帶寬可選 |
長寬尺寸 | 40*53 | mm | 不包含網口、USB突出部分 |
42.7*57 | mm | 包含網口、USB突出部分 | |
工作溫度 | -10~+50 | °C | |
存儲溫度 | -10~+40 | °C | |
工作濕度 | 10~90 | % | 不凝結 |
存儲濕度 | 5~95 | % | 不凝結 |
尺寸
正麵圖
立體圖
管腳定義
標號 | 名稱 | 定義 |
1 | 5V | 5V電源輸出端 |
2 | GND | 地 |
3 | GPIO/I2C_SCLK | GPIO與I2C_SCLK復用管腳 |
4 | GND | 地 |
5 | GPIO | GPIO |
6 | GPIO/I2C_SD | GPIO與I2C_SD復用管腳 |
7 | GND | 地 |
8 | GND | 地 |
9 | GPIO | GPIO |
10 | GPIO | GPIO |
11 | GPIO | GPIO |
12 | GPIO | GPIO |
13 | GND | 地 |
14 | 5V | 5V電源輸出端 |
註：管腳順序請見正麵圖標示。
