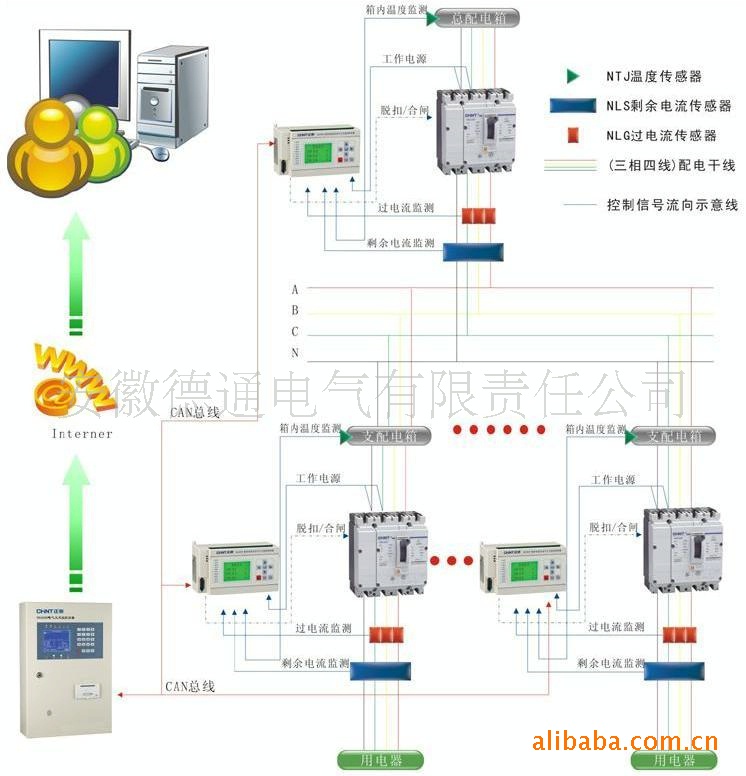

NA300電氣火災監控系統
　　 主要由報警監控主機、剩餘電流監控/探測器、溫度式監控/探測器、及傳感器組成。其中，報警監控主機放置在消防中心，監控器探測和傳感器安裝在現場配電櫃、箱內或配電箱外。

系統設計特點

1《高層民用建築設計放火規范》GB50045 J95 2005年版局部修訂
9.5漏電火災報警系統
9.5.1高層建築內火災危險性大、人員密集等場所宜設置漏電火災報警系統
9.5.2漏電火災報警系統應具有下列功能：
　　　 9.5.2.1 探測漏電電流、過電流等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。
　　　 9.5.2.2 儲存各種故障和操作實驗信號，信號存儲時間不應少於12個月
　　　 9.5.2.3 切斷漏電線路上的電源，並顯示其狀態。
　　　 9.5.2.4 顯示系統電源狀態。
2《剩餘電流動作保護裝置的安裝和運行》GB13955-2005明確提出：企事業單位的建築物和住宅應采用分級保護,建築物電源的剩餘電流保護　裝置應滿足防電器火災的功能要求.城鎮配電網,在用電單位內采用分級保護時,還應考慮采用預防
3《建築設計防火規范》GB50016-2006（2006-07-12發佈2006-12-01實施）
　11.2.7 下列場所宜設置漏電火災報警設置：
　1按一級負荷供電且建築高度大於50.0m的乙、丙類廠房和丙類倉庫；
　2按二級負荷供電且室外消防用水量大於30L/s的廠房（倉庫）；
　 3 按二級負荷供電的劇院、電影院、商店、展覽館、廣播電視樓、電信樓、財貿金融樓和室外消防用水量大於25L/s的其他公共建築；
　4 國傢級文物保護單位的重點磚木或木結構的古建築；
　5 按一、二級附負荷供電的消防用電設備。
4《建築電氣火災預防性檢測要求和方法》 （送批中）
　5.2.4 剩餘電流動作保護器
　5.2.4.1 為防止電氣設備和線路漏電火災，應在電源進線端設置自動切斷電源或報警的剩餘電流動作保護器，其額定剩餘電流動作值應根據　保護區域內電氣線路的正常泄露電流選定。
　5.2.4.2 安裝的剩餘電流動作保護器、斷路器或報警器裝置與末端的保護關系已形成分級保護。分級保護應符合GB13955 第4.4.1 款的規定　。
　5.2.4.3 剩餘電流動作保護器的安裝應符合GB13955第6章的有關規定
　5.2.4.5 具有監控報警功能的剩餘電流動作報警器應符合GB14287.1的有關要求。

一、概述
NA300A 剩餘電流式電氣火災監控探測器集過電流、剩餘電流、溫度的檢測、預警、報警、控製及通訊
等多種功能於一體，且具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時，探測控製器能
發出報警聲及時提醒工作人員檢查故障，排除可能發生的電氣隱患，防止事故發生。
NA300A 剩餘電流式電氣火災監控探測器適用於小區樓房、辦公室、集貿商場、公眾文化娛樂場所、餐
廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用於易
燃易爆和強腐蝕性環境。
NA300A 剩餘電流式電氣火災監控探測器既可以為相對獨立的用電區域作保護而單獨安裝，也可以聯網
組成電氣火災監控報警系統。
NA300A 剩餘電流式電氣火災監控探測器執行國傢標準 GB 14287.2-2005《剩餘電流式電氣火災監控探
測器》。
註：NA300 系列產品由中國人民財產保險股份有限公司（PICC）承擔。
型號命名：NA300A
NA300---愛德電子 300型 電氣火災監控系統
A---剩餘電流式現場探測器
二、基本功能
1、實時監測
NA300A 剩餘電流式電氣火災監控探測器能夠實現實時監測受控回路三相電流、剩餘電流、線纜溫度等
運行參數，並實時顯示。
2、報警保護功能
NA300A 剩餘電流式電氣火災監控探測器能夠探測回路的三相電流、剩餘電流、線纜溫度，如果越限發
出聲光信號報警，能在規定時間內切斷供電回路（可以設置為不切斷），以保證安全用電。
3、預警功能
NA300A 剩餘電流式電氣火災監控探測器具有預警功能，當受控回路中的三相電流、剩餘電流、線纜溫
度達到事先設定的預警值時，隻發出預警光信號。使操作人員可以及時處理配電主回路的異常情況，減少
不必要的跳閘與避免故障的發生。
4、通訊功能
NA300A 剩餘電流式電氣火災監控探測器配有 CAN 總線通訊介面。通過 CAN 總線可以與本公司的監
控設備主機進行組網通訊，實現遠程維管理、維護、控製。

三、主要技術參數
1、額定工作電壓 220V AC（175～245V）
2、剩餘電流越限預警、報警、保護
① 額定剩餘電流標稱值：50mA-1000mA 可選擇
② 額定剩餘預警電流：  50mA-1000mA 可選擇（±5％）
③ 額定剩餘報警電流：  50mA-1000mA 可選擇（±5％）
③ 額定剩餘動作電流：  50mA-1000mA 可選擇（±5％）
④ 額定剩餘不動作電流：50mA-1000mA 可選擇（±5％）
⑤ 剩餘電流保護動作：  保護／不保護 可選擇
3、三相電流越限預警、報警、保護
① 額定三相電流標稱值：5A-1000A可選擇
② 額定三相預警電流：  5A-1000A 可選擇（±5％）
③ 額定三相報警電流：  5A-1000A 可選擇（±5％）
③ 額定三相動作電流：  5A-1000A 可選擇（±5％）
④ 額定三相不動作電流：5A-1000A可選擇（±5％）

⑤ 剩餘三相保護動作：  保護／不保護 可選擇
4、溫度越限預警、報警、保護
① 額定溫度預警值：25℃～150℃可選擇（±5％）
② 額定溫度報警值：25℃～150℃可選擇（±5％）
③ 溫度保護動作：  保護／不保護 可選擇
5、保護動作動作時間：≤0.5s
6、警報聲響： ≥70db
7、保護輸出：開關型，觸點容量 250V AC/5A
8、通訊方式：與上位機 CAN 總線通訊≤10km
9、128×64漢字液晶顯示、輕觸鍵盤式
10、使用環境條件
① 環境溫度： －20℃～＋40℃
② 相對濕度： 10％～90％
③ 海拔高度： 不超過 3000m
④ 使用場所： 具防雨設施
11、安裝及外形尺寸：螺釘或導軌安裝，179×100×76mm
12、重量:700g
註：本探測器出廠參數已經設置為缺省值如下：
額定剩餘電流預警值：600mA
額定剩餘電流報警值：800mA
額定溫度預警值：60℃
額定溫度報警值：80℃
四、使用及工作狀態說明
NA300A 剩餘電流式電氣火災監控探測器正常運行時無須人工乾預。但初次運行時應由專人負責對其參
數進行設置，確保其工作在正常監測狀態。
NA300A 剩餘電流式電氣火災監控探測器設計瞭友好的人機對話界麵，探測器正常運行的各種參數都可
以通過鍵盤進行修改設定，也可以進行報警脫扣操作設定，為確保探測器運行安全，設置有四位密碼，出
廠初始為 9999，建議用戶初次使用後進行修改。
NA300A 剩餘電流式電氣火災監控探測器的參數設置可以通過鍵盤進行，也可以使用本公司的監控軟件，
通過 CAN 總線進行遠程設定。

1、液晶顯示屏
（1）A、B、C 相電流：實時顯示相工作電流值，當工作電流值達到預警報警，會自動跳轉到“預警報
警”窗口，並提示預警、報警信息，如果是預警相應的預警燈會點亮，如果是報警相應的報警燈會點亮並
伴有聲音報警。
（2）剩餘電流、溫度：實時顯示剩餘電流、溫度值，當工作電流值、溫度達到預警報警，“預警報警
“窗口會提示預警、報警信息，如果是預警相應的預警燈會點亮，如果是報警相應的報警燈會點亮並伴有聲音報警。
註：顯示屏一屏可以顯示四條數值信息，超出時可以通過按動方向鍵進行翻頁切換。
2、按鍵
用於實現特定功能和參數設置，應由專業人員操作。
（1）試驗按鍵：它是試驗探測器是否正常工作，按下後所有指示燈都會點亮，並有繼電器吸合聲音和揚
聲器短暫的聲音，同時液晶顯示屏上顯示“自檢成功”或“自檢失敗”字樣，試驗完成後自動恢復到正常
使用狀態。
（2）消音按鍵：按下此鍵，可消除正在報警中的聲音，在下一次發生報警時，還會自動觸發聲音報警。
（3）復位按鍵：復位探測器，該過程不會改變參數設置內容。
（4）四個方向鍵及 OK 鍵：翻屏或進行參數設定和修改等。
3、指示燈
（1）電源指示燈：顯示探測控製器是否接通電源，通電後應為綠色常亮狀態。
（2）運行指示燈：顯示探測控製器是否正常運行，正常運行時應為綠色閃爍狀態，間隔時間約為 1 秒。
（3）通訊指示燈：探測器顯示板與主控板之間通訊是否正常，正常應為綠色閃爍狀態。
（4）預警指示燈：當發生預警事件時，表現為紅色常亮狀態，提醒工作人員及時檢查故障，排除可能發
生的電氣隱患。
（5）報警指示燈：當發生報警事件時，表現為紅色常亮狀態，同時發出報警音，這表示用電線路中出現
超負載情況，提醒工作人員及時解決處理。
（6）脫扣指示燈：當設置為脫扣狀態，發生報警事件時，繼電器動作脫扣指示燈為紅色常亮狀態。
4、RS232 通訊口
麵板左下方的九針通訊口，為三線製標準 232口，用於嵌入式 NA300A剩餘電流式電氣火災監控探測器
中顯示板與主控板之間的通訊。處於通訊狀態時，通訊指示燈閃爍。
（二）參數設置
設定探測器正常工作需要的各種參數。NA300A 剩餘電流式電氣火災監控探測器的參數設置可以通過使
用本公司的監控軟件，通過 CAN 總線進行遠程設定。
依次進入：按 OK 鍵－輸入密碼－確定（OK 鍵）－參數設置菜單1、剩餘電流預警值設置
漏電預警值設置，選擇其中一路漏電預警值設置，按動上、下按鈕選擇數據，按動左、右按鈕選擇位
置，按 OK 鍵確定修改。按“消音”鍵退出，按“是”保存數據設置。
2、溫度預警值設置
溫度預警值設置，選擇其中一路溫度預警值設置，按動上、下按鈕選擇數據，按動左、右按鈕選擇位
置，按 OK 鍵確定修改。按“消音”鍵退出，按“是”保存數據設置。
3、剩餘電流報警值設置
剩餘電流報警值設置，選擇其中一路漏電報警值設置，按動上、下按鈕選擇數據，按動左、右按鈕選
擇位置，按 OK 鍵確定修改。按“消音”鍵退出，按“是”保存數據設置。
4、溫度報警值設置
溫度報警值設置，選擇其中一路溫度報警值設置，按動上、下按鈕選擇數據，按動左、右按鈕選擇位
置，按 OK 鍵確定修改。按“消音”鍵退出，按“是”保存數據設置。
5、設備地址設置
選擇設備地址設置選項，按動上、下按鈕選擇數據，按動左、右按鈕選擇位置，按 OK 鍵確定修改。按
“消音”鍵退出，按“是”保存數據設置。

6、設備級數設置
選擇設備級數設置選項，設定報警動作時間，按動上、下按鈕選擇數據，共5 種級數，選擇後按 OK 鍵
確定修改。按“消音”鍵退出，按“是”保存數據設置。
7、保護輸出設置
按動上、下按鈕選擇數據，設為“1”表示當 NA300A 剩餘電流式電氣火災監控探測器達到報警狀態時
允許輸出繼電器動作脫扣操作，否則設為“0”，按 OK 鍵確定修改。按“消音”鍵退出，按“是”保存數據
設置。
8、報警輸出設置
按動上、下按鈕選擇數據，設為“1”表示當 NA300A 剩餘電流式電氣火災監控探測器達到報警狀態時
允許輸出繼電器動作，否則設為“0”，按 OK 鍵確定修改。按“消音”鍵退出，按“是”保存數據設置。
9、總線速率設置
總線速率是設置探測器與主機通訊的速率。按動上、下按鈕選擇數據，有“5K”、“50K”和“500K”三
種。
10、1-3 狀態設置
當需要監測 A、B、C 三相電流時，把 1-3 狀態數值設為實際過電流傳感器的參數值，則漏電 1 路至 3
路為三相電流監測，再設置相應的預警、報警數值；當不需要監測 A、B、C 三相電流時設為零。
11、溫度設置謹慎操作
溫度監測功能使用時，先接上一路溫度傳感器，選擇溫度設置謹慎操作項，按動上、下按鈕選擇相應
數據設該路地址號，再按試驗鍵，液晶顯示屏會顯示該路溫度傳感器參數，接著按 OK 鍵確定，最後復位
探測器就可以登記該溫度傳感器地址號。其他要使用的溫度傳感器以相同方法登記。按“消音”鍵退出，
按“是”保存數據設置。
