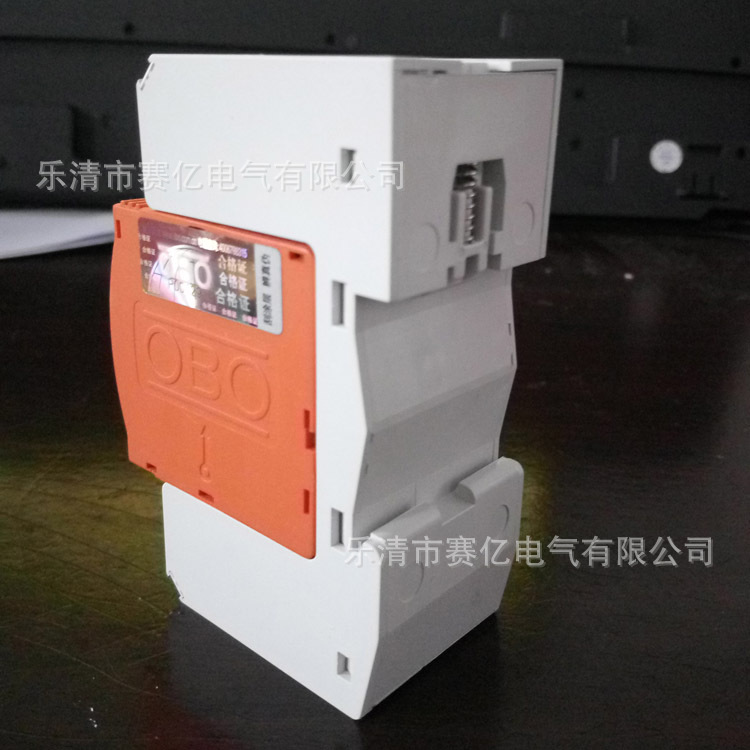

    OBO防雷器V25-B+C/2 浪湧保護器 進口避雷器電湧保護器
    商品代碼: 4444774
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    undefined
    undefined
    undefined
    undefined
    undefined
    undefined
    產品概述

    • OBO防雷器產品特點:

    • OBO電源防雷器分 為B、C、D三級。依據IEC(國際電工委員會)標準的分區防雷、多級保護的理論,B級防雷屬於第一級防雷器,可應用於建築物內的主配電櫃上;C級屬第二級防雷器,應用於建築物的分路配電櫃中;D級屬第三級防雷器,應用於重要設備的前端,對設備進行精細保護。
      OBO電源防雷器適用於各種設備電源的防雷保護;其廣泛用於移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統,如各種配電站、配電房、配電櫃、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備產品中。
    •  V25-B防雷器功能介紹和詳細參數

       V25-B防雷器功能

          OBO V25-B高能量防雷器內含一個特別的壓敏電阻電路,該電路由具備性能良好的非線性特性(?>30)的氧化鋅壓敏電阻組成。這使得該防雷器即使在高能量的過電壓沖擊下,也能夠最大限度地實現保護。其保護水平為在100KA/10As沖擊下,殘壓不超過2kV。因此,該防雷器能夠承受來自於直接雷擊下的部分雷電流。當線路過載情況發生時,防雷器內部的斷路器,會自動將失效的防雷器模塊從主電路分斷開來,同時模塊上用於監視工作狀態的顯示窗口的顏色會由綠色轉變為紅色。

      V25-B防雷器應用

          當建築物本身設有外部避雷系統(如安裝有避雷針、引下線、地網、外部屏蔽時),根據IEC、VDE相關理論,在其建築物內部的380V/230V低壓配電電路上,采用OBO V25-B/3+NPE/FS來建立電源線上的雷電保護等電位連接,可以避免雷電發生時引起的失火、爆炸、人身傷亡的危害。

      V25-B防雷器特殊配置

          AS 聲光報警模塊  附帶聲音與燈光報警的功能底座,給該底座供一220V單相市電,在正常的情況下燈光顯示為綠等,當有模塊損壞時,報警燈由綠色變成閃爍的紅燈,並伴有“嘀嘀”報警聲,提醒維護人員更換。

          FS遙信觸點模塊附帶遙信觸點功能底座,可根據實際需要選用端子1-2(常開觸點)或1-3(常閉觸點)連接。而端子接線可使用0.14-2.5mm2多股線或單芯線。

          AS 聲光報警模塊 、FS遙信觸點模塊 可使維護人員實時對防雷器工作狀態進行監視。當發現防雷器不能正常工作時,維護人員隻需對已失效的防雷器模塊進行更換,這樣可降低維護費用,更換時並不需停電。

      V25-B防雷器的技術

      型號

      V25-B

      正常工作電壓 UN

      230V~

      最大持續工作電壓 UcAC
      UcDC

      385
      505

      根據VDE 0675,Part 6標準下的分類級別

      B

      在5KA(8/20)沖擊電流下的電壓保護水平 Up

      <1.0KV

      單模塊最大通流量 Imax (8/20us)

      60KA

      根據IEC1312-1、ENV61024-1標準,采用(10/350)直擊雷脈沖電流波形測試下的量值
      峰值電流 ismax
      電量 Q
      特定能量 W/R



      25KA
      12.5AS
      160 KJ/W

      承受25Karpm短路電流的最大保險絲規格

      160A gl

      連接導線選擇范圍

      2.5-35mm2

      安裝

      按DIN EN50052標準要求,固定於35mm寬之導軌上

      顏色 模塊
      底座

      橙色
      灰色



      700g

      材料

      聚酰亞胺

      體積(長*寬*高)

      90mm*89mm*62mm



      NPE 模塊技術參數

      額定反應直流電壓 UagN

      500V±20%

      額定工作電壓 Ur

      250V~ 50/60HZ

      在100V下的絕緣電阻 Riso

      >10 Gohm

      依據IEC 529的雷電流測試(10/350)
      最大通流量 is max
      電量 Q
      比能 W/R



      25KA
      12.5As
      160 KJ/Ω

      最大通流量 (8/20us) Is max

      50KA

      100%雷擊浪湧反應電壓(1.2/50)UAS 100

      ≤1KV

      保護水平

      ≤1KV

      反應時間 tA

      ≤100 ns

      使用溫度范圍

      -40℃-----+80℃



      V25-B/3+NPE電源防雷器技術介紹

      V25-B/3+NPE電源防雷器應用

          V25-B/3+NPE防雷器為根據IEC61312、IEC61643、VDE0675標準設計,用於B類防雷保護的場合,該過電壓保護器尤其適用於TT和IT電網場合。V25-B/3+NPE防雷器采用新型的設計,既做到符合DIN VDE0100 Part534/A1的標準要求,又使得該型號在TT和IT電網上的安裝變得簡單易行。V25-B/3+NPE防雷器保護用戶設備免遭由於雷電和開關操作所引起的瞬態浪湧的危害。

      V25-B/3+NPE電源防雷器功能

               V25-B/3+NPE防雷器的相線與零線之間的限壓采用三組氧化鋅壓敏電阻模塊(德國OBO BETTERMANN公司原廠提供,型號為V25-B/0),使過電壓箝位至非常低的幅值,與此同時,壓敏電阻在極短的響應時間內釋放出較大的放電電流。在零線和地線的保護上,該型號采用一個高能量的石墨電療間隙放電模塊(德國OBO BETTERMANN公司原廠提供,型號為NPE)用來限製零線與地線之間的過電壓,當由於電網發生故障電壓導致內部防雷器模塊迅速老化情況發生時,V25-B/3+NPE防雷器內部的防雷模塊內置的動態及熱感斷路器會隨即發生動作,使防雷模塊安全地從主電路脫離開來,與此同時,顯示視窗適時地從綠色轉變為紅色和同時提供多種方式的告警。值得自豪的是,由於V25-B/3+NPE防雷器采取瞭新型結構,使得防雷模塊在由於市電或負載原因引起防雷器過載時,其前端保險絲(或空開)能夠及時而安全動作,避免瞭其它類型之防雷箱因內部結構不合理而引發防雷器內部壓敏電阻持續短路造成的嚴重後果

          由於V25-B/3+NPE防雷器采取瞭新型結構,使得內部防雷模塊在由於市電波動過大或市電故障原因引起防雷模塊過載時,其前端保險絲(或空開)能夠及時而安全動作.從而使防雷模塊能夠安全地從主電路上脫離開來,避免防雷器因持續開通而引起短路損壞。

          敏電阻模塊,從而使防雷器能夠適應波動范圍較大的用電環境。又由於零線與地線之間采用瞭一個高能石墨電療(NPE),因而在正常非雷電狀態下,即使電網出現故障,相線與零線的工作電壓超過385V以上,由於相線與中線之間的阻抗較小,故障電流足以使前級32A空開跳開,從而使防雷器安全運行。

          新結構的防雷器對地電位引起的反擊同樣起到作用,當電位因雷電入地後引起PE與N之間反擊時,反擊電流經過高能石墨電療(NPE)後,在PE與N之間導通,並經過遠端中性點後形成回路,從而使反擊電流不經相線,造電設備損壞。

      安裝規范

      基本要求

      1、安裝位置:V25-B應安裝於機房的低壓主配電櫃內,它並聯於主斷路器的出線側。
      2、防雷器與供電系統的連接線長度應小於50cm.防雷器與地線長度也小於50cm.
      3、導線截麵的選擇(依據VDE0100標準) 單位:mm2

      配電電源線

      ≤35

      50

      ≥70

      連接電線

      10

      16

      25

      接地線

      ≥16

      25

      ≥35

      4、由於V25-B/3+NPE/FS的特點,建議在防雷器前串接一後備空開,建議空開的容量為32A,A類空開(如Siemens 5sx2332-5).
      5、FS的接線安裝共有三個接線端口,其中1-2接線端為常閉觸點,1-3為常閉觸點,根據用戶報警裝置的不同,連接不同的接線端。
      註意:不可將已保護的線路與未保護的線路或地線並行佈線。
