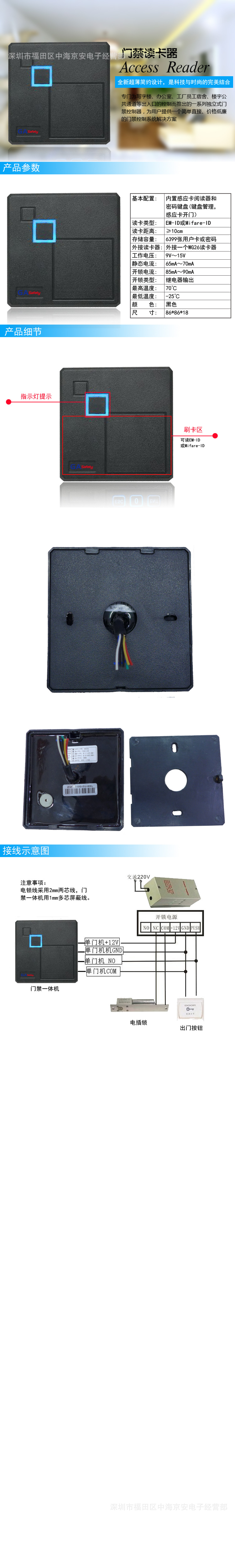

性能參數：

工作模式: WG26

讀卡速度: ＜0.3秒

感應距離: 5-15CM

讀卡頻率: 125KHz

工作溫度: -25℃-75℃

工作濕度: 5-95%

內置蜂鳴器:有

支持卡片：ID卡、EM系列卡、uem4100兼容格式ID卡(64bits,Manchester編碼)

工作電壓: 12V （5V-12V）

工作電流: 70mA

通訊距離: 100米

產品尺寸: 86×86×16 mm

適用場合：門禁系統、考勤系統、樓宇、賓館、小區、停車場......各種射頻識別應用領域。

本系列讀卡器具有接收靈敏度高、工作電流小、單直流電源供電、價位低、性能穩定性高及以下特點：

■    抗金屬屏蔽和讀卡器相互乾擾能力強.

■    先進的防死機電路設計、防浪湧保護、防錯接保護.

■    使用純數字式進口射頻基站芯片、無誤碼設計.

■    智能化聲音和燈光控製模式.（超高亮藍色燈指示給您全新的視覺效果.）

■    蜂鳴器聲音清脆響亮、不會受乾擾變調.

■    傳輸距離長、Weigand（100米）RS232（10米）RS485（1200米）.

■    采用進口樹脂封膠、密封型強、室內外使用皆宜.

■    符合國際標準的接線方式.

（同時支持WG26和WG34、隻需將WG線與地短接或懸空、即可實現WG26/34切換）

■    輸出采用玻璃放電管和半導體放電電路、采用多級防雷、耐15KV靜電沖擊.

■   符合國傢GB/T17626.4/IEC61000-4-4電快速瞬變脈沖群的抗乾擾度測試.（詳見EMC.）

■  外殼材料采用PVC及噴塑其內部均可灌黑色樹脂膠（可有效防水）

■  內置125KHz銅繞天線和13.56MHzPCB板載天線；喇叭、蜂鳴器、紅(藍)綠雙色LED.

■   傳送方式   Wiegand、RS232實時傳送方式.（RS485尋址方式傳送）

4、讀卡器接線圖：

 WG26/34                RS485                RS232

紅線：DC12V             紅線：DC12V            紅線：DC12V

黑線：GND               黑線：GND              黑線：GND

綠線：D0                綠線：4R+              綠線：RX

白線：D1                白線：4R-              白線：TX

藍線：LED

黃線：BEEP

灰線：WG26/34

橙線：門鈴

橙線：門鈴

5、讀卡器工作原理：

（1）讀卡器將載波信號經天線向外發送；

 （2）卡進入讀卡器的工作區域後，由卡中電感線圈和電容組成的諧振回路接收讀卡器發射的載波信號，卡中芯片的射頻介面模塊由此信號產生出電源電壓、復位信號系統時鐘，使芯片“激活”；

（3）芯片讀取控製模塊將存儲器中的數據經調相編碼後調製在載波上，經卡內天線回送給讀卡器；

（4）讀卡器對接收到的卡回送信號進行解調、解碼後送至後臺計算機或控製器；

（5）後臺計算機或控製器根據卡號的合法性，針對不同應用做出相應的處理和控製。

（6）讀卡器工作示意圖：
