一、安全註意事項：
· 當太陽能光伏防雷器安裝於最終系統時，必須執行標準 GB4943（EN60950，IEC60950）的所有要求；
· 設備應當由被授權的專業人員安裝。安裝時必須斷開電源，嚴禁帶電操作，以防發生意外。
AM*-*型直流光伏系列電源防雷器用於防止雷電過電壓和瞬態過電壓對直流電源系統和用電設備造成的損壞，保護設備和使用者的安全。廣泛用於光伏太陽能發電系統。
三、性能特點：
· 采用溫控斷路技術，並內置過流保護電路，徹底避免防雷器自身發熱引起的火險發生；
· 選用世界知名元器件，運用先進的生產工藝製造；
· 通流容量大，殘壓低；
· 可選配遠程告警乾接點;
· 工作狀態及失效狀態，清晰直觀；
· 安裝方便，維護簡單；
· 工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作。
四、主要技術參數：
產品型號 | AM40-300 | AM40-600 | AM40-1kV | AM80-500 | AM80-1kV |
持續工作電壓Uc | 300VDC | 600VDC | 1000VDC | 500VDC | 1000VDC |
標稱放電電流In（8/20μs） | 20kA | 20kA | 20kA | 40kA | 40kA |
最大通流容量Imax（8/20μs） | 40kA | 40kA | 40kA | 80kA | 80kA |
保護水平Up(In時） | ≤1200V | ≤3200V | ≤3200V | ≤3500 | ≤3500 |
響應時間 | ≤25ns | ||||
IP防護等級 | ≤25nsIP20 | ||||
阻燃等級，符合UL94 | V0 | ||||
接入導線麵積 | ≥10mm2 | ||||
外形尺寸 | 90×54×69 mm | 90×108×69 mm | |||
工作環境 | 溫度-40～+85℃，相對濕度≤95％(25℃)，高度≤3km | ||||
註：產品規格可能不定期更新，請咨詢安普迅公司瞭解詳情。 | |||||

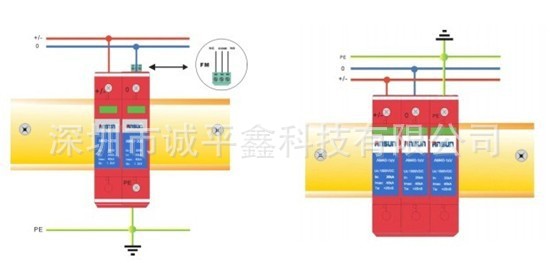

五、太陽能光伏防雷器產品安裝示意圖：
六、安裝方式:
·太陽能光伏防雷器為35mm標準導軌安裝；
·將電源系統的正、負極和地線分別對應接入防雷器的+/-、0、地線端子，並將端子的螺釘擰緊。把防雷器的接地線與防雷系統接地排可靠連接，安裝接線完畢，檢查接線正確牢固後，接通電源即可投入使用。
七、維護及使用註意事項：
·設備應當由被授權的專業人員安裝。安裝時必須斷開電源，嚴禁帶電操作，以防發生意外；
·接入導線截麵積必須符合技術要求；
·當防雷器安裝於最終系統時，必須執行標準GB4943（EN60950，IEC60950）的所有要求；
·本產品屬於防護類產品，無需特別維護，隻需定期檢查其連接是否松動，工作狀態指示是否正常；
·經過雷雨季節後，指示窗口顯示紅色為正常現象，說明防雷器已動作，應立即更換新模塊或整個產品；
·當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。
八、產品依據標準：
GB18802.1《低壓配電系統的電湧保護器（SPD）：性能要求和試驗方式》；
YD/T 1235.1《通信局（站）低壓配電系統用電湧保護器技術要求》；
YD/T 1235.2《通信局（站）低壓配電系統用電湧保護器測試方法》。
