功能簡介:
8805A 定溫度上水控製，它檢測一路溫度信號及一路水位信號，上水電磁閥受溫度及水位信號的聯合控製，當檢測到溫度大於設置的定溫上水溫度啟動上水，上水過程一直持續到水位到設置水位。 另外一路電加熱輸出受一路溫度信號控製，當檢測溫度低於設置溫度值啟動一路電加熱輸出，大於設置值關閉輸出。 8805A廣泛應用於熱泵控製場合，熱泵機組定溫從中轉水箱向大水箱產熱水，或直接用於熱泵水箱的水位、水溫控製；也可以用於太陽能定溫從集熱板補冷水到水箱。 8805A靈活的設計使得它可以應用於熱水的多個應用場合。 采用標準開關電源供電，在寬電壓AC80-240V可以穩定的工作。
功能概述
BF-8805A 定溫上水控製器 采用碧河 NTC-220 熱敏電阻測溫，五極水位測量及顯示，實時顯示當前溫度和水位。可實現定溫上水功能，並且水位滿時停止定溫上水防止水滿溢流。若用在加熱水箱還能輔助加熱。同時具備手動加熱，手動上水和低水位強製上水功能。 BF-8805A 采用先進的電源設計，可保證供電電源在AC90V～250V之間變化時控製器穩定、可靠、持續工作。
主要功能一路240K NTC 溫度傳感器輸入，一組AT35-7水位傳感器輸入
一路常開常閉觸點輸出，二路常開觸點輸出
溫度、水位百分比顯示
定溫上水
手動上水
定溫加熱
手動加熱
測溫偏差矯正
掉電記憶保護功能參數說明
| 代碼 | 參數作業說明 | 設置范圍 | 缺省值 |
| 定溫上水 | 定溫上水溫度設置 | 10～90℃ | 60℃ |
| 滿水水位 | 定溫上水的滿水位設置 | 30%，50%，80%，100% | 100% |
| 補水水位 | 定溫上水的補水位設置 | 0%，30%，50%，80%，100% | 80% |
| 加熱溫度 | 一路輸出的加熱溫控值 | 10～99℃ | 60℃ |
| 回差 | 加熱溫度及定溫上水溫度的下限回差值 | 1～10℃ | 5℃ |
| 偏差 | 測量溫度偏差校正 | -10～10℃ | 0℃ |
| 低水位強製上水 | 當水位低於30%時是否強製上水到30%, | 0～1（0：關閉低水位上水 1：開啟低水位上水） | 0 |
技術參數
| 產品包裝清單 | 1.主機 2.NTC （240K ）溫度傳感線一條，AT35-7水位傳感線一組 3.說明書 4.M29水位轉接板 5.防水罩 6.固定支架 |
| 外觀尺寸(mm) | 58(長)×78(寬)×85(厚) |
| 安裝及尺寸(mm) | 窗式安裝，開口尺寸為：51(長)×71(寬) |
| 重量 | 凈重：0.474Kg 毛重：0.627Kg |
| 工作電源及消耗功率 | AC(90～250)V，2W |
| 使用環境 | -10℃～50℃ |
| 顯示方式 | LED數位顯示 |
| 按鍵 | 按壓式薄膜按鍵 |
| 輸入 | 一路240K NTC熱敏電阻溫度傳感器輸入，測量范圍-19～99℃； 一路AT35-7水位傳感器輸入，測量范圍為：0%，30%，50%，80%，100%。 |
| 輸出 | 1.一路繼電器常開常閉觸點溫控加熱輸出，二路繼電器常開觸點上水輸出 2.每路觸點電流容量為阻性負載6安培，感性負載1安培。 可控製1000W的電加熱或者200W的電機或水泵，更大負載需用交流接觸器擴容 |
| 測量范圍 | 溫度傳感器測量范圍：-19～99℃ 水位傳感器測量范圍：0%，30%，50%，80%，100%。 |
| 設置范圍 | 加熱溫度設置范圍：10～99℃ 定溫上水設置范圍：10～99℃ 水位設置范圍：0%，30%，50%，80%，100%。 |
| 控製范圍 | 溫度控製范圍：10～99℃ 定溫上水控製范圍：10～99℃ 水位控製范圍：0%，30%，50%，80%，100%。 |
| 其他參數 | 1.溫度傳感線可長距離用普通導線連接100米 2.設置參數掉電長期保持記憶 3.控溫回差在2-20℃ 4.補水位設置范圍為：0%，30%，50%，80%，100% |

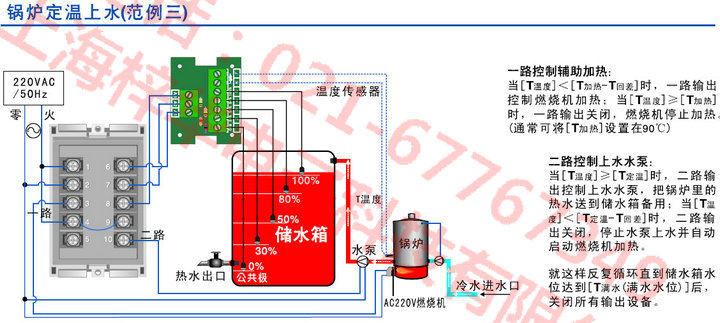

接線圖
