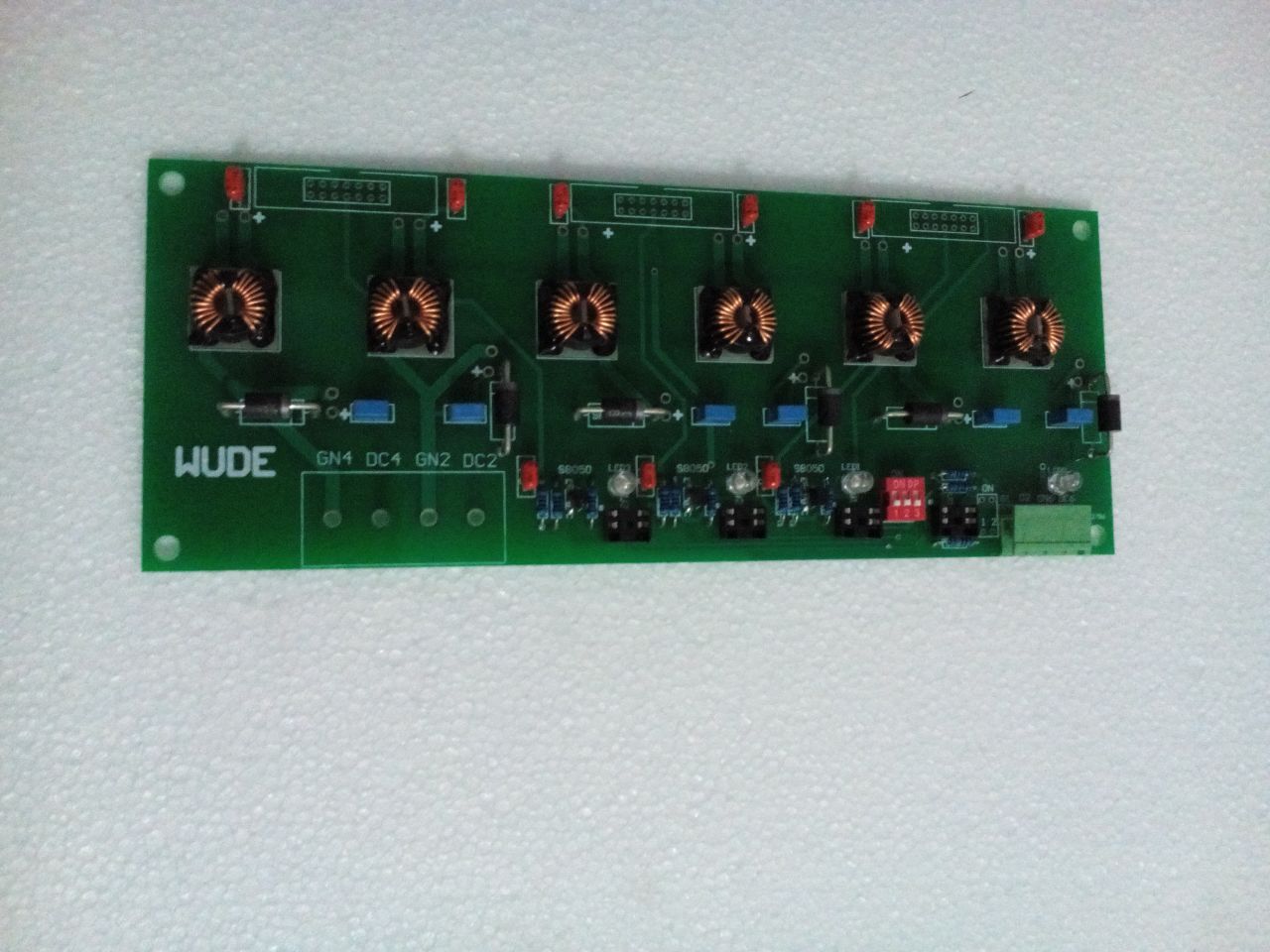

    100串並聯固態高頻 直流調速 水冷條 mos管 濾波板
    商品代碼: 4401671
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    設備信號及參數



    規格

    100

    150

    200

    250

    300



    輸入功率(KVA

    150

    230

    300

    375

    450



    輸入電壓(V)

    380

    380

    380

    380

    380



    直流電壓(V)

    250

    250

    250

    250

    250



    直流電流(A)

    500

    800

    1000

    1250

    1500



    頻率(HZ)

    350-420

    350-420

    350-420

    350-420

    350-420



    冷卻水壓力(MPA

    0.20

    0.20

    0.20

    0.20

    0.20



    冷卻水流量(L/MIN

    83

    114

    144

    160

    160



    進水溫度

    35

    35

    35

    35

    35













































    設備原理

    三相輸入電壓經過降壓變壓器降壓隔離,再經三相全控整流橋,整流成直流電壓250伏。再經兩級LC濾波,送入逆變橋,逆變成所需頻率的交流電,最後經過槽路輸出到負載。框圖如下:

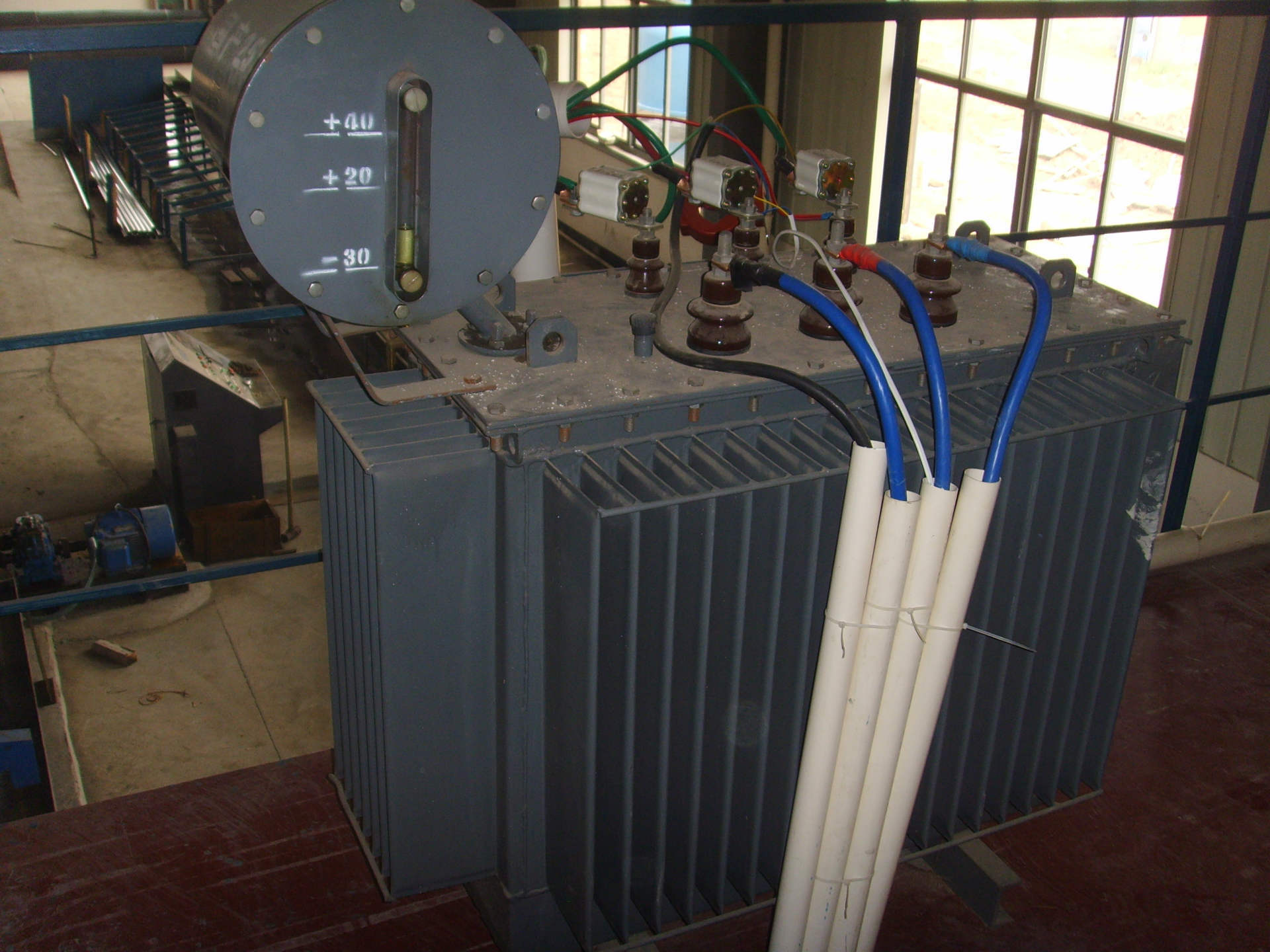

    降壓變壓器





    全控橋





    濾波





    逆變橋





    諧振電路





    負載





























    設備特點

    1低電壓大電流工作方式

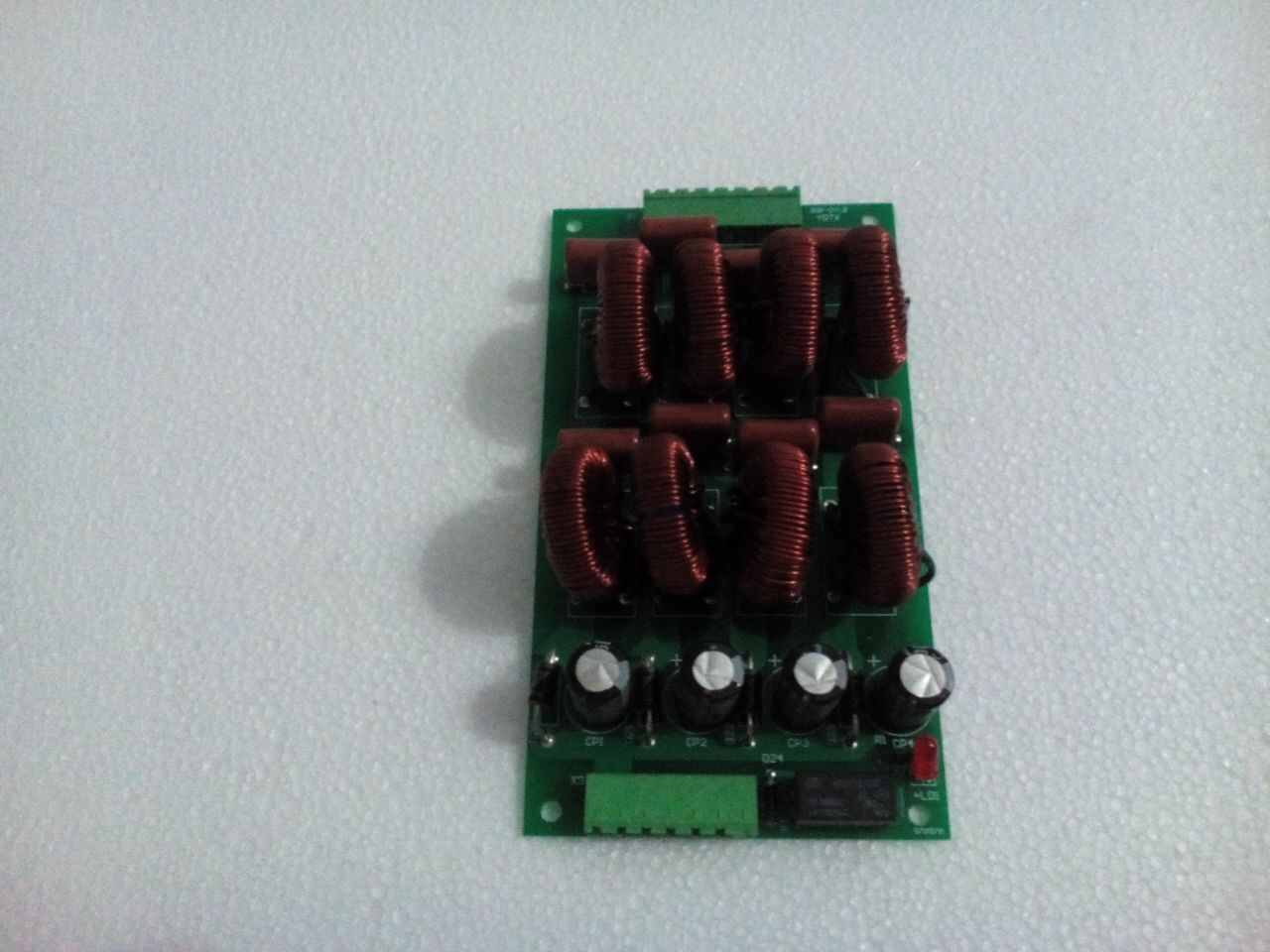

    2兩級LC濾波,輸出電流更加平穩。

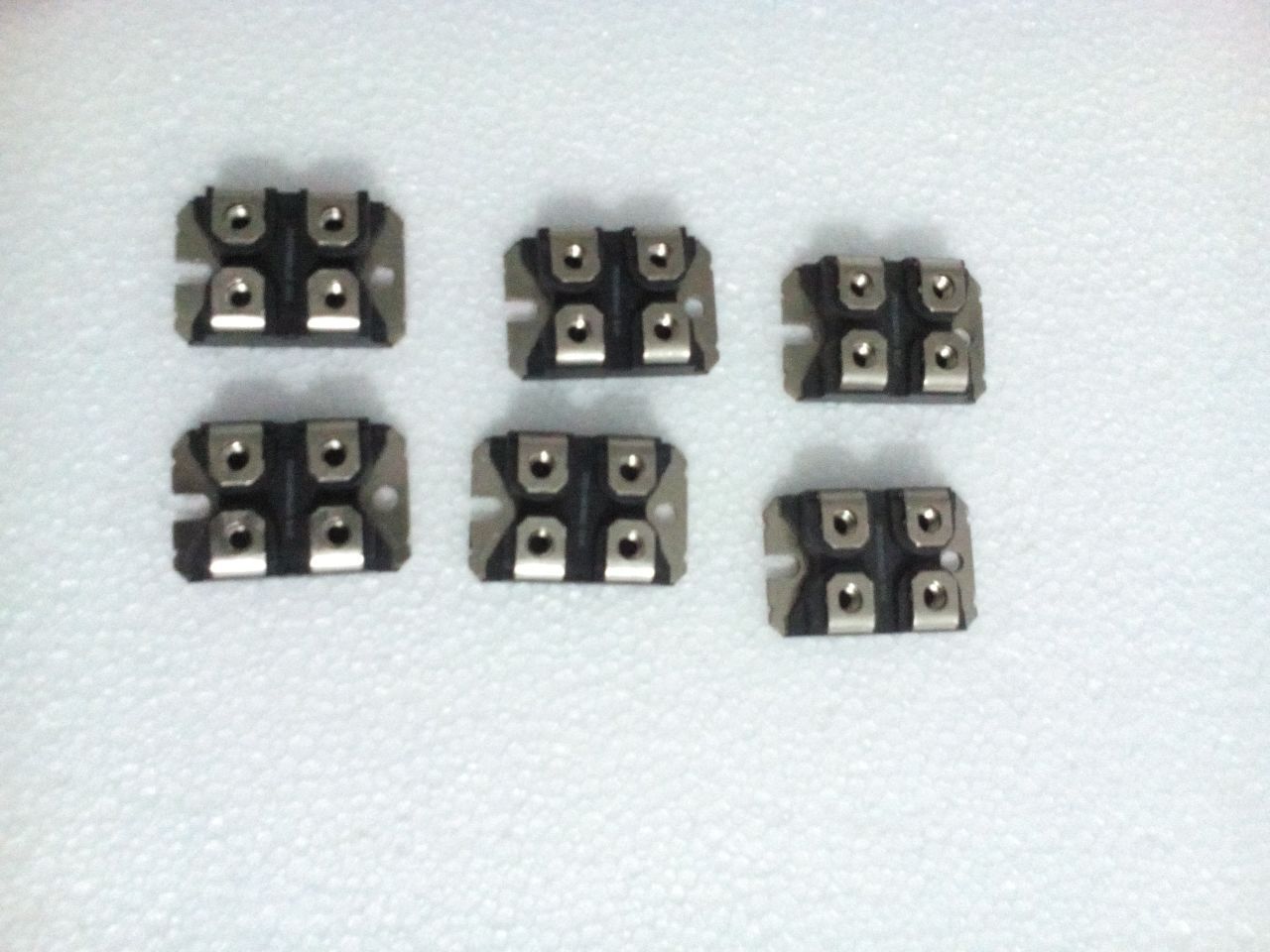

    3采用MOSFET為逆變元件。

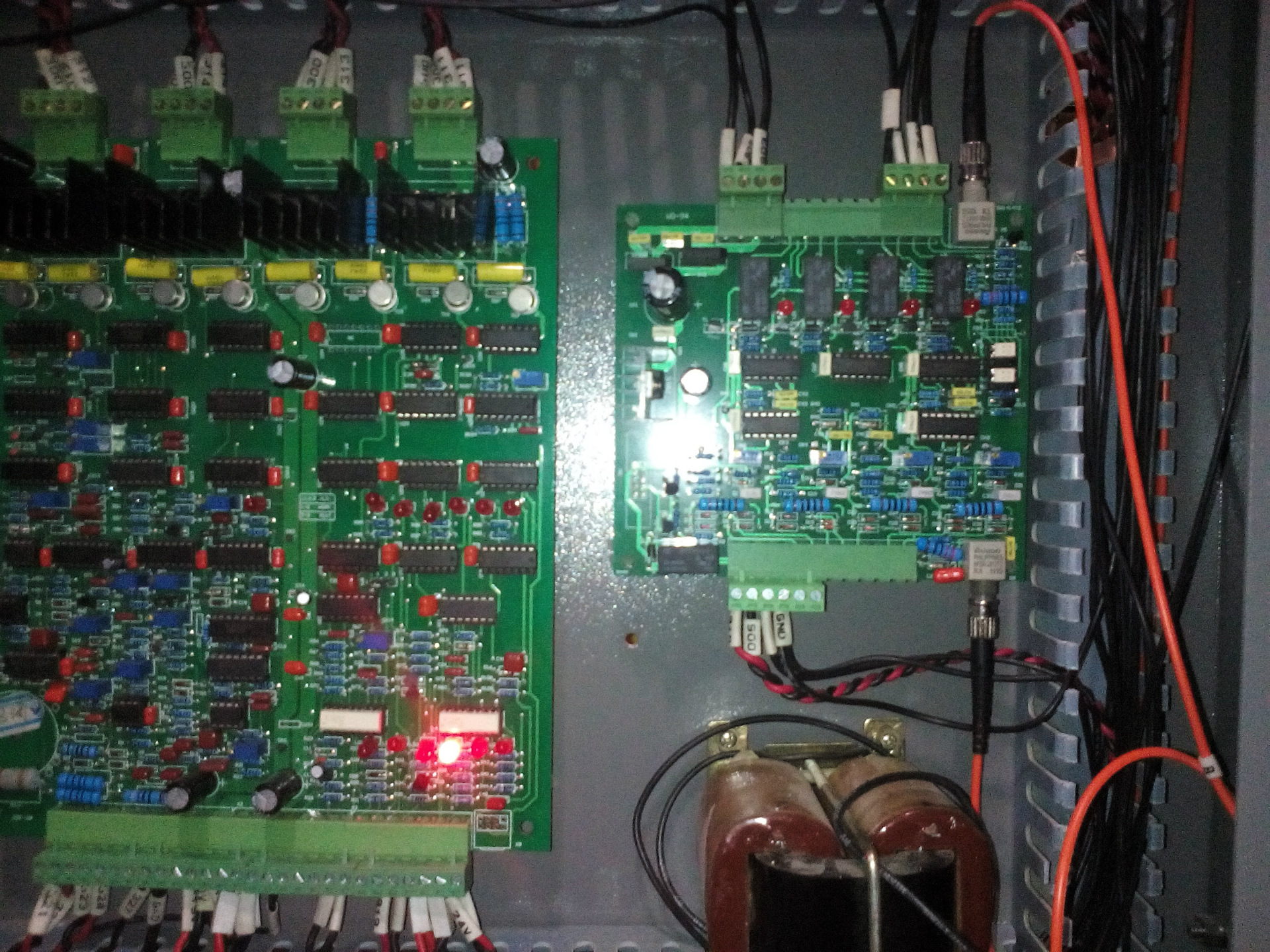

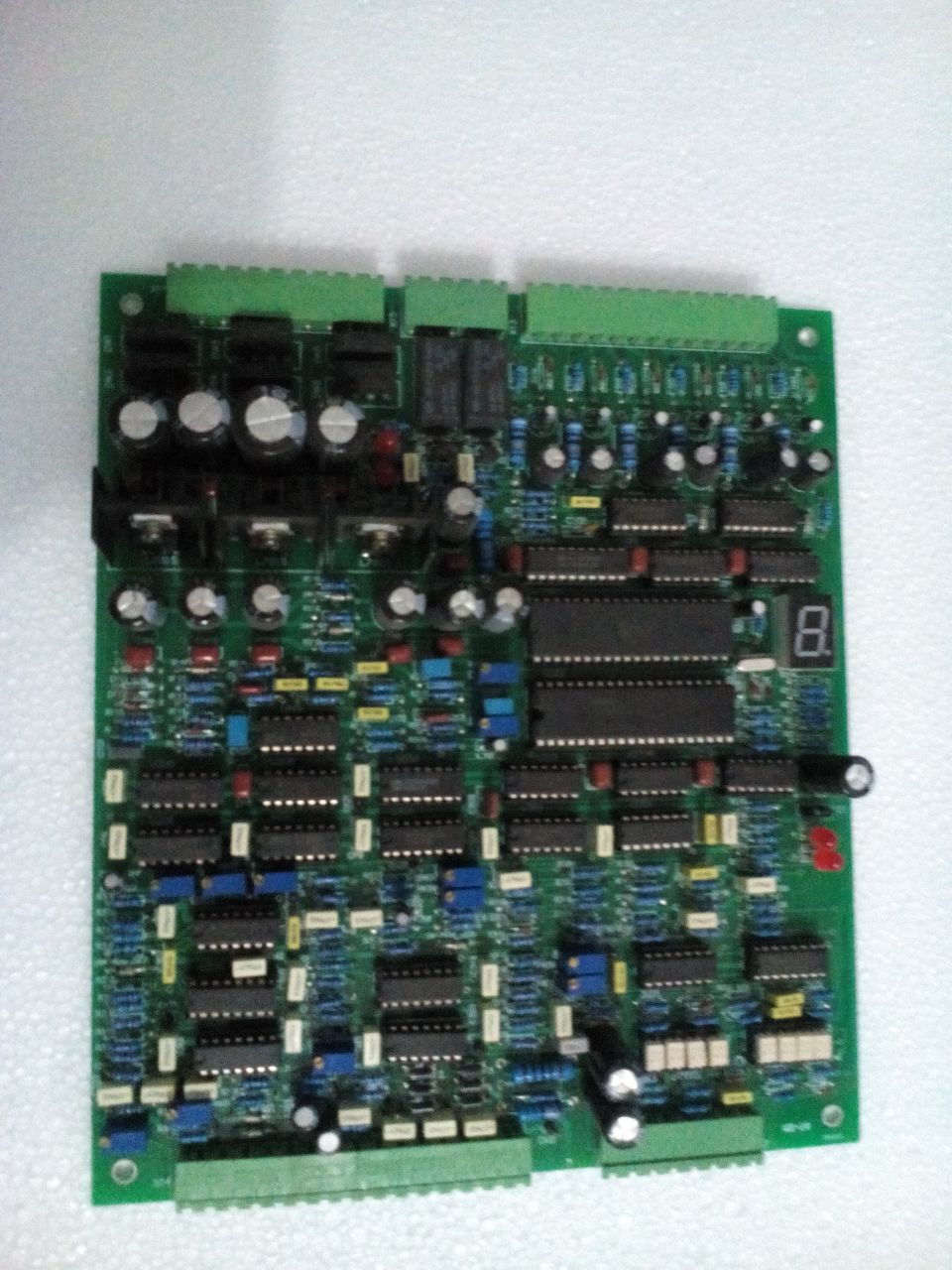

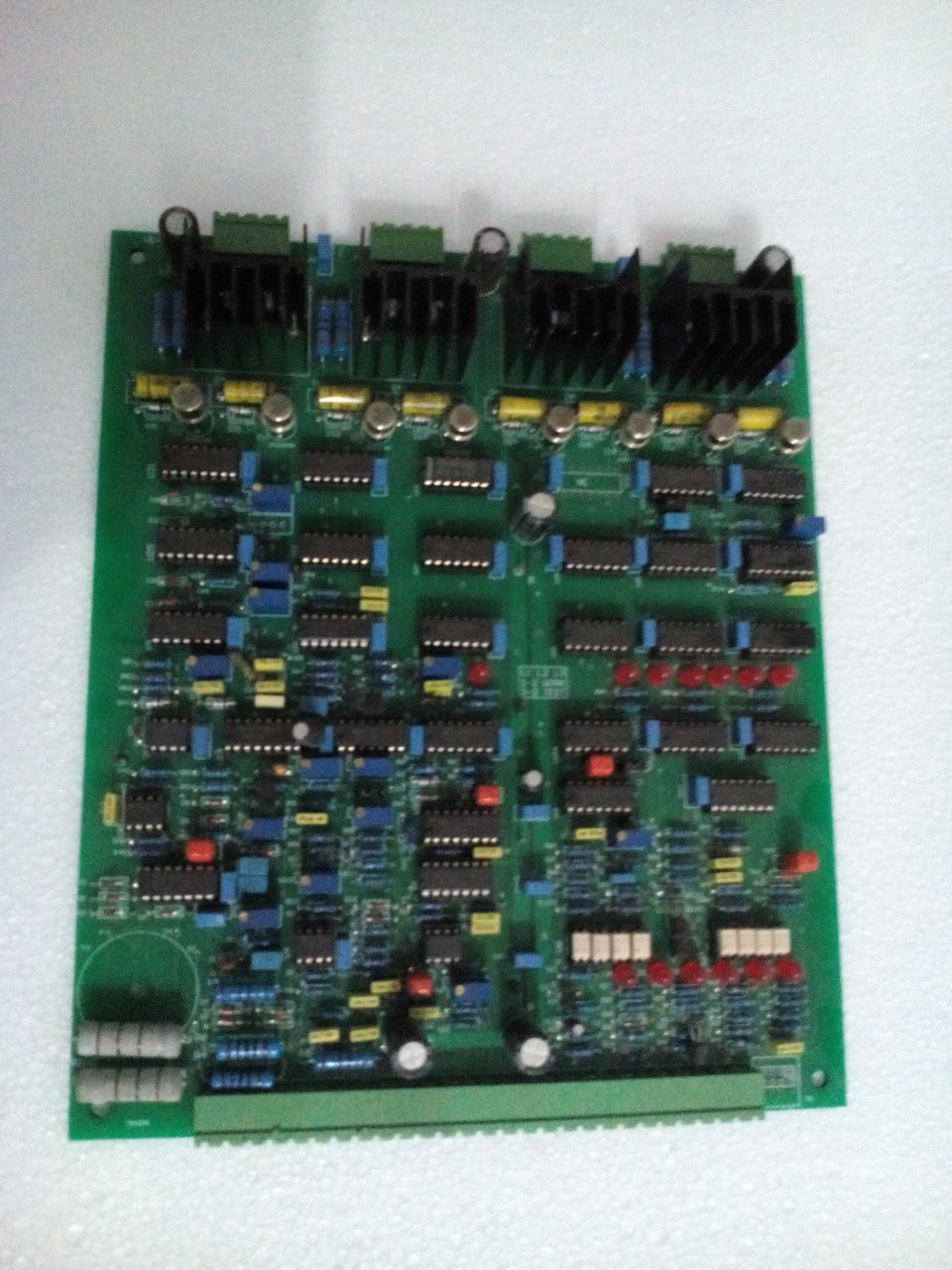

    4控製電路為微機控製,整流板有兩片微機,完成數字觸發,和控製功能。

    5設備具有水壓,水溫,過壓,過流,缺相,相序保護,短路,開路等保護,提供數位顯示。

    6逆變回路具有頻率跟蹤功能,使觸發頻率永遠近似等於槽路頻率工作。

    7具有頻率顯示功能,用四位數位管顯示,顯示精度±100HZ.

    正常,調整槽路或檢查反饋信號.

    主電源規格

    功率(KW

    三相電源截麵

    變壓器至整流橋

    整流櫃到逆變櫃



    60

    35

    70

    120



    100

    70

    120

    120



    150

    95

    95x2

    95x3



    200

    120

    120x2

    120x3



    300

    185

    185X2

    185x3
