    浮頭式換熱器管箱、管體
    商品代碼: 4393910
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明















    換熱效果最優的換熱器 管式換熱器 列管式換熱器 殼管式





    列管式換熱器(又名列管式冷凝器)



    列管式換熱器(tubular exchanger)是目前化工及酒精生產上應用最廣的

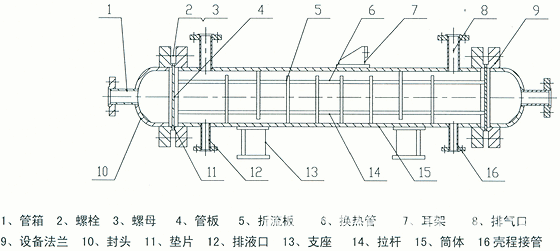

    種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質

     ,可分別采用普通碳鋼、紫銅、或不銹鋼製作。

          在進行換熱時,一種流體由封頭的連結管處進入,在管流動,從封頭另一端

    的出口管流出,這稱之管程;另-種流體由殼體的接管進入,從殼體上的另一接

    管處流出,這稱為殼程列管式換熱器。



    undefined
    undefined

    一、概述

    列管式換熱器(又名列管式冷凝器)是一種高效換熱設備,適用於汽-汽  汽-液 、液-液、對流傳熱。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ,可分別采用普通碳鋼、紫銅、或不銹鋼製作。在進行換熱時,一種流體由封頭的連結管處進入,在管流動,從封頭另一端的出口管流出,這稱之管程;另-種流體由殼體的接管進入,從殼體上的另一接管處流出,這稱為殼程列管式換熱器。



    二、結構特點

    列管換熱器(又名列管式冷凝器),按材質分為碳鋼列管換熱器,不銹鋼(304、316L)列管換熱器和碳鋼與不銹鋼混合列管換熱器三種,按形式分為固定管板式、浮頭式、U型管式換熱器,按結構分為單管程、雙管程和多管程,傳熱麵積0.5~500m2,可根據用戶需要定製。





    三、應用范圍:

    列管式換熱器(又名列管式冷凝器)適用於在化工、輕工、冶金、製藥、食品、化纖等工業中做各種用途的換熱設備,尤宜於做冷凝器,使用後效果顯著。



    旋板式換熱器通過多年實踐使用證明,確是一種高效換熱設備,它適用於化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業中應用。換熱器吸取當代國際先進技術,經獨特的優化設計製造的液-液、汽-水熱交換器。產品結構工藝按瑞典“阿爾法拉代”公司標準,螺旋板端麵采用折邊氬弧焊,“頂距柱”專用工藝為電容蓄電接觸器,提高瞭內在和外表的質量得到“寶鋼”認可,能取代進口。     不可拆式螺旋板換熱器是按-機部標準JB/TQ724-89不可拆式螺旋板式換熱器形式,基本參數與尺寸的規定而進行設計的,它具備製造簡單,成本低,體積小和傳熱性能好等優點,但也有它的不足之處,例如不能進行機械清洗,壞瞭不易檢修等,選用者應根據工程的實際情況選取具體的設備使之最為有效。                                                 結構及性能     1、本設備適用於:液-液,氣-氣,氣-液對流傳熱可用於蒸汽冷凝和液體蒸發傳熱,化工,石油,醫藥,機械,電力,輕工和紡織等工業部門均可選用。     2、本設備由兩張鋼板卷製而成,形成瞭兩個均勻的螺旋通道,兩種傳熱截止可進行全逆流流動,適用小溫差傳熱,便於回收低溫熱源並可準確地控製出口溫度。     3、在殼體上的接管是切向結構,局部阻力小,螺旋通道的曲率是均勻的,流體在設備內流動沒有大的換向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。     4、螺旋通道的端麵是焊接密封的,密封性能好,結構可靠。     5、不易檢修,尤其是內部板出現問題時極難修理,有些廠把設備兩端焊縫全部車掉,重新將板展平補焊後再卷製,這樣做消耗的工時太大,因選用螺旋板式換熱器防腐是十分重要的。     6、不能進行機械清洗,生產實踐證明,螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的,尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積,分析其原因;一是因為它是單通道雜質在通道內的沉積一形成周轉的流還就會提高至把它沖掉,二事故因為螺旋通道內沒有死角,雜質容易被沖出。     7、因為螺旋通道內有定距柱支撐通道間距,甩以不得有纖維狀雜質(棉紗,草棍,樹葉等)進入換熱器內部。     8、嚴格控製冷卻水出口溫度在結垢溫度以下。     9、常用的清洗方法是用蒸汽吹凈或堿洗,蒸汽吹入要向接管,把雜質從設備內吹出,很多使用廠認為這是行之有效的方法。                                                可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器     結構原理與不可拆式換熱器基本相同,但其中通道可拆開清洗,兩端加封頭密封。特別適用有粘性、有沉淀液體的液與液交換,以及氣一液,蒸汽冷凝。由於可拆式換熱器需增添封頭、法蘭等部件,設備成本比不可拆式換熱器稍大。                                                 基本參數     螺旋板式換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道隨的最大工作壓力)試驗壓力為工作壓力的1.25倍。     螺旋板式換熱器與介質接觸部分的材質,碳素鋼為Q235A、Q235AF,不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。     允許工作溫度:碳素鋼的t=0~+350℃,不銹鋼酸鋼的t=-40~500℃,升溫降壓范圍按壓力容器的有關規定。選用本設備時,應通過洽當的工藝計算,使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。     單臺設備不能滿足使用要求,可以多臺組合使用,但組合時必須符合下列規定:     並聯組合,串聯組合:設備和通道間距相同。混合組合:一個通道並聯,一個通道串聯。                                                 不銹耐酸鋼製PN0.6、1.6MPa不可拆式(Ⅰ型)螺旋板換熱器
    公稱換熱麵積m2
    通道間距mm
    計算                               換熱麵積 m2
    流 速 1m/ces時                               處理量m3/h
    接管公稱直徑
                                   型 號
    重量(kg)
    I                              6B型
    I 16B型
    1
    61.03.8940I 6,I 16B1-0.2/300-64450
    2
    62.13.8940I 6,I 16B2-0.2/400-67885
    4
    64.48.250I 6,I 16B4-0.4/400-6131135
    104.517.380I 6,I 16B4-0.5/450-10129133
    104.813.770I 6,I 16B4-0.4/500-10161205
    8
    67.38.2150I 6,I 16B8-0.4/500-6212215
    107.8517.380I 6,I 16B8-0.5/550-10235273
    107.320.9080I 6,I 16B8-0.6/500-10237275
    10
    611.18.2150I 6,I 16B10-0.4/600-6295355
    1011.517.380I 6,I 16B10-0.5/650-10315405
    1011.220.9080I 6,I 16B10-0.6/600-10305395
    15
    616.912.5470I 6,I 16B15-0.6/600-6415490
    1014.7217.380I 6,I 16B15-0.5/760-10405575
    1015.028.180I 6,I 16B15-0.8/600-10400570
    1415.639.3100I 6,I 16B15-0.8/700-14505680
    20
    621.78.2150I 6,I 16B20-0.4/800-6540710
    1021.020.9080I 6,I 16B20-0.6/800-10555735
    1420.939.30100I 6,I 16B20-0.8/800-14660830
    25
    1026.629.9080I 6,I 16B25-0.6/900-10610950
    1426.939.20100I 6,I 16B25-0.8/900-147201060
    30
    1028.228.10100I 6,I 16B30-0.8/800-147501180
    1432.239.20100I 6,I 16B30-0.8/1000-149801370
    40
    1045.435.30100I 6,I 16B40-1.0/900-1011301515
    1440.219.4125I 6,I 16B40-1.0/1000-1412001630
    50
    1053.935.3100I 6,I 16B50-1.0/1000-1413601755
    60
    1061.0535.3100I 6,I 16B60-1.0/1100-1019202112
    1460.0849.40125I 6,I 16B60-1.0/1200-1420002200
    80
    1081.8335.3100I 6,I 16B80-1.0/1200-1025602816
    1480.949.40125I 6,I 16B80-1.0/1400-1426671934
    100
    10101.935.3100I 6,I 16B100-1.0/1300-1032003520
    14100.0649.40125I 6,I 16B100-1.0/1500-1433333666
    120
    10115.535.3100I 6,I 16B120-1.0/1500-1038704257
    14119.049.40125I 6,I 16B120-1.0/1700-1440204422
    130
    14128.8049.4125I 6,I 16B130-1.0/1750-1442414665
    18129.0963.5150I 6,I 16B130-1.0/1967-1844624908
    150
    14148.149.4125I 6,I 16B150-1.0/1890-1447025172
    18148.263.5150I 6,I 16B150-1.0/2010-1849625458
    公稱換熱麵積m2
    通道間距mm
    計算換熱麵積 m2
    流 速 1m/ces時                               處理量 m3/h
    接管公稱直徑
                                   型 號
                                   重量(kg)
    I 6T型I 16T型
    6
    66.58.250I 6, I 16T6-0.4/500-6230280
    105.813.770I 6, I 16T6-0.4/600-10285350
    8
    68.78.250I 6, I 16T8-0.4/600-6370430
    107.717.380I 6, I 16T8-0.5/660-10395454
    108.713.770I 6, I 16T8-0.4/700-10405465
    10
    69.912.570I 6, I 16T10-0.6/500-6335395
    109.217.3080I 6, I 16T10-0.5/660-10472543
    108.820.980I 6, I 16T10-0.6/600-10410495
    15
    612.58.250I 6, I 16T15-0.4/700-6510580
    1014.6417.3080I 6, I 16T15-0.5/800-10679781
    1013.320.980I 6, I 16T15-0.6/700-10575680
    1413.829.2100I 6, I 16T15-0.6/800-14640755
    20
    619.012.570I 6, I 16T20-0.6/700-6730845
    1018.328.180I 6, I 16T20-0.8/800-10735870
    1418.539.3100I 6, I 16T20-0.8-800-14810960
    25
    1023.128.1100I 6, I 16T25-0.8/800-109351120
    1423.349.4125I 6, I 16T25-1.0/800-1410001165
    30
    1029.035.3100I 6, I 16T30-1.0/800-1011901470
    1428.159.4125I 6, I 16T30-1.2/800-1411701425
    40
    1040.920.980I 6, I 16T40-0.6/1200-1017251885
    1442.339.3100I 6, I 16T40-0.8/1200-1418452110
    1844.963.5150I 6, I 16T40-1.0/1200-1820752405
    50
    1046.235.5100I 6, I 16T50-1.0/1000-1018002085
    1453.249.4125I 6, I 16T50-1.0/1200-1424902595
    1854.076.3150I 6, I 16T50-1.2/1200-1824352820
    60
    1056.820.980I 6, I 16T60-0.6/1400-1023302635
    1460.739.3100I 6, I 16T60-0.8/1400-1425952850
    1859.663.5150I 6, I 16T60-1.0/1400-1827303150
    80
    1076.428.1100I 6, I 16T80-0.8/1400-1029704060
    1478.639.3100I 6, I 16T80-0.8/1600-1431203605
    1882.063.5150I 6, I 16T80-1.0/1600-1835804205
    100
    10101.428.1100I 6, I 16T100-0.8/1600-1039054330
    1498.849.4125I 6, I 16T100-1.0/1600-1440404585
    1898.876.3150I 6, I 16T100-1.2/1600-1842004930
    120
    10115.542.5125I 6, I 16T120-1.2/1400-1043504980
    14119.059.4125I 6, I 16T120-1.2/1600-1447705440
    150
    14149.1559.4125I 6, I 16T150-1.2/1800-1464317396
    18149.8676.3150I 6, I 16T150-1.2/2000-1866437639
    20147.683.81150I 6, I 16T150-1.2/2050-2067697784
     管殼式1

    管殼式6

    管殼式5

    管殼式4

    管殼式3



    螺旋板6

    螺旋板5

    螺旋板4

    螺旋板3

    螺旋板2
