深圳市本弘科技有限公司

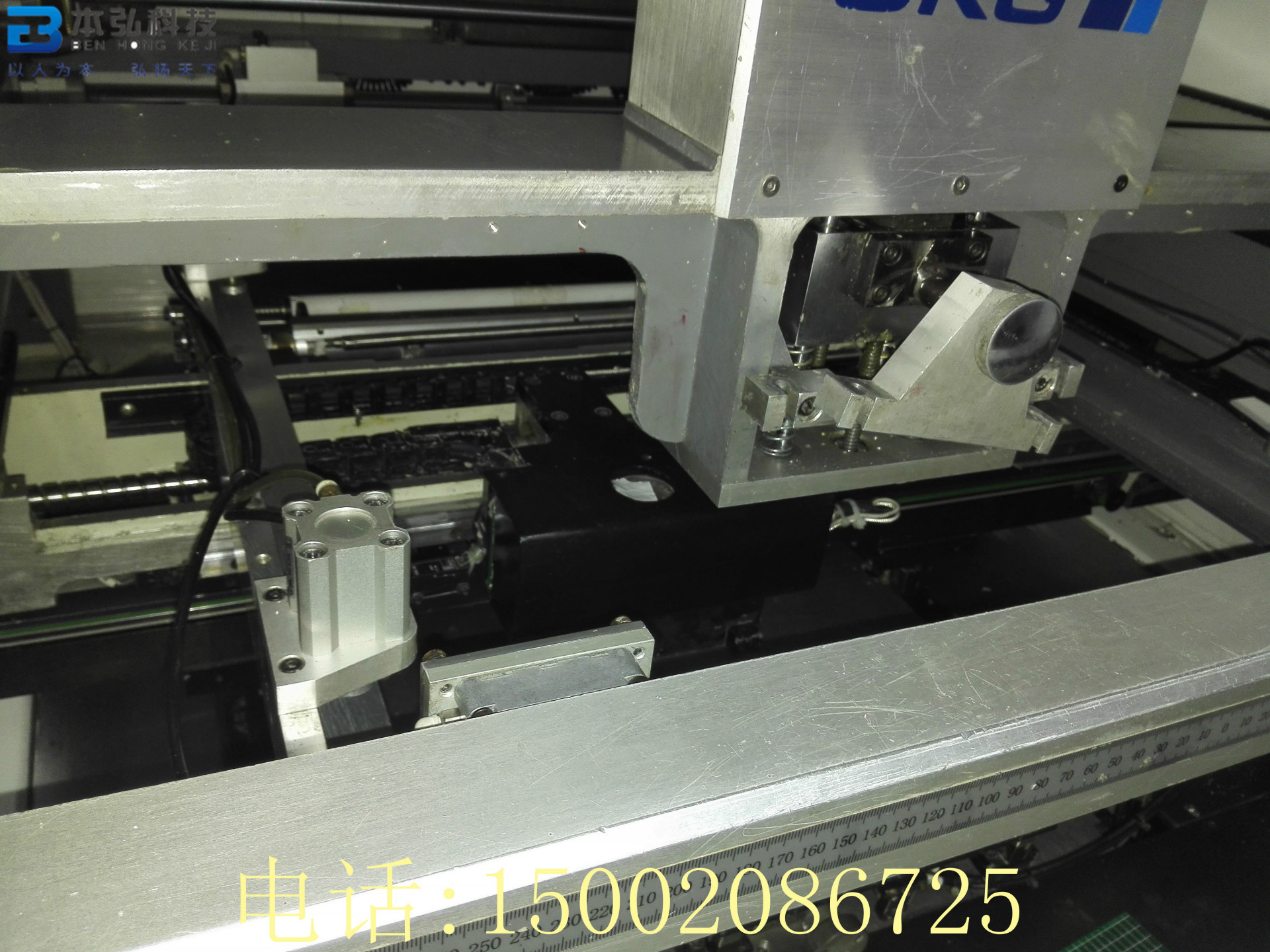

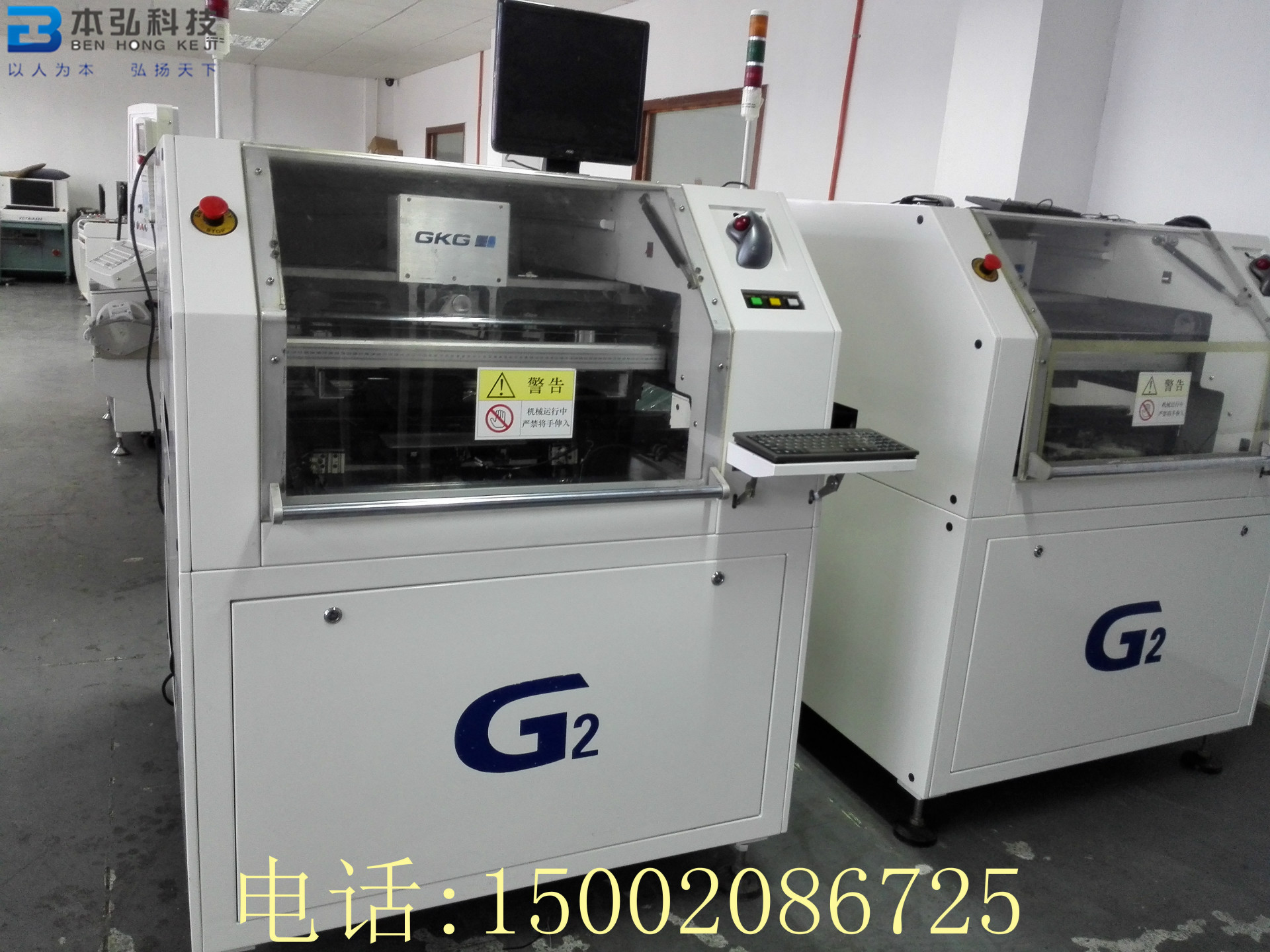

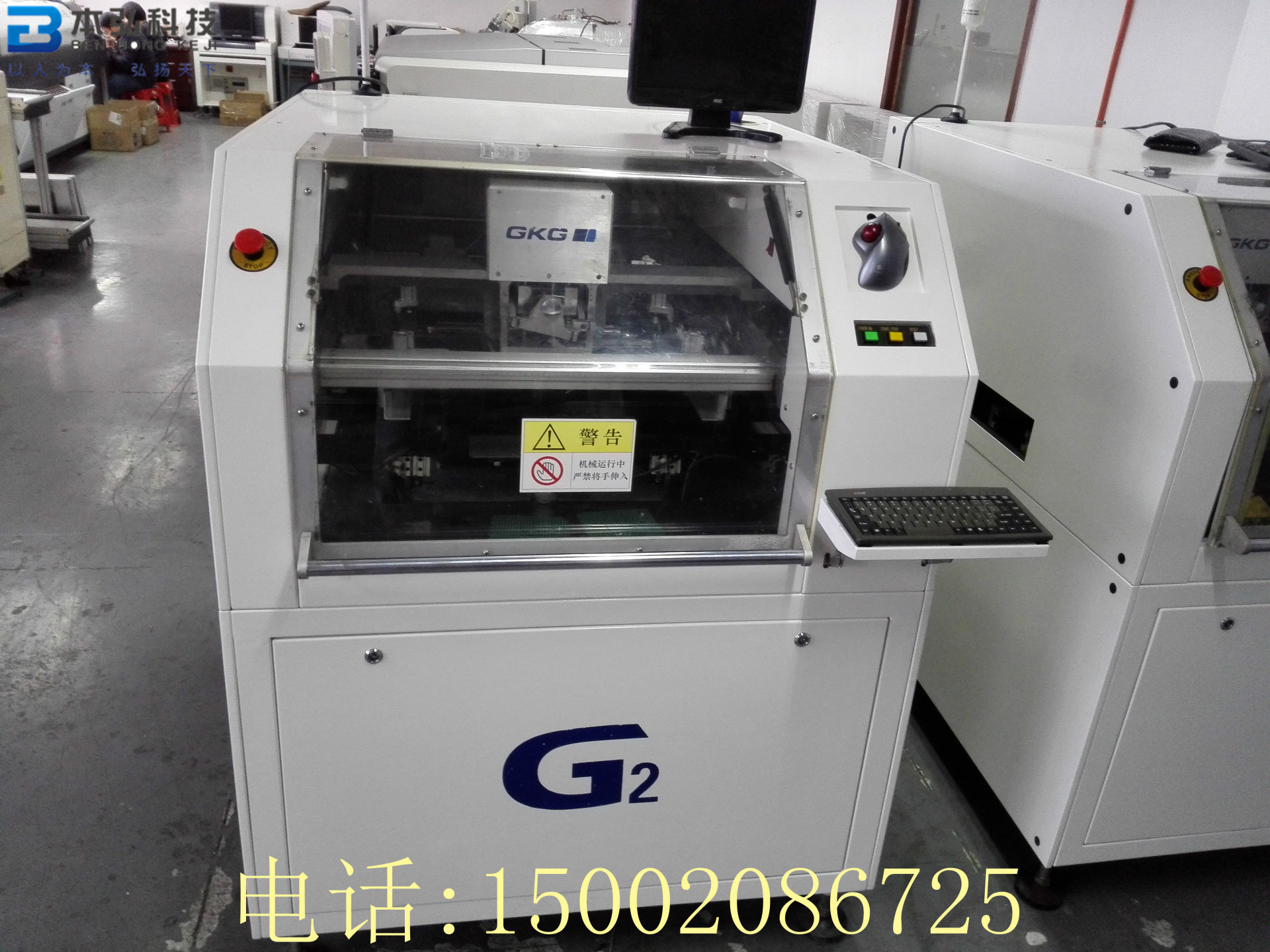

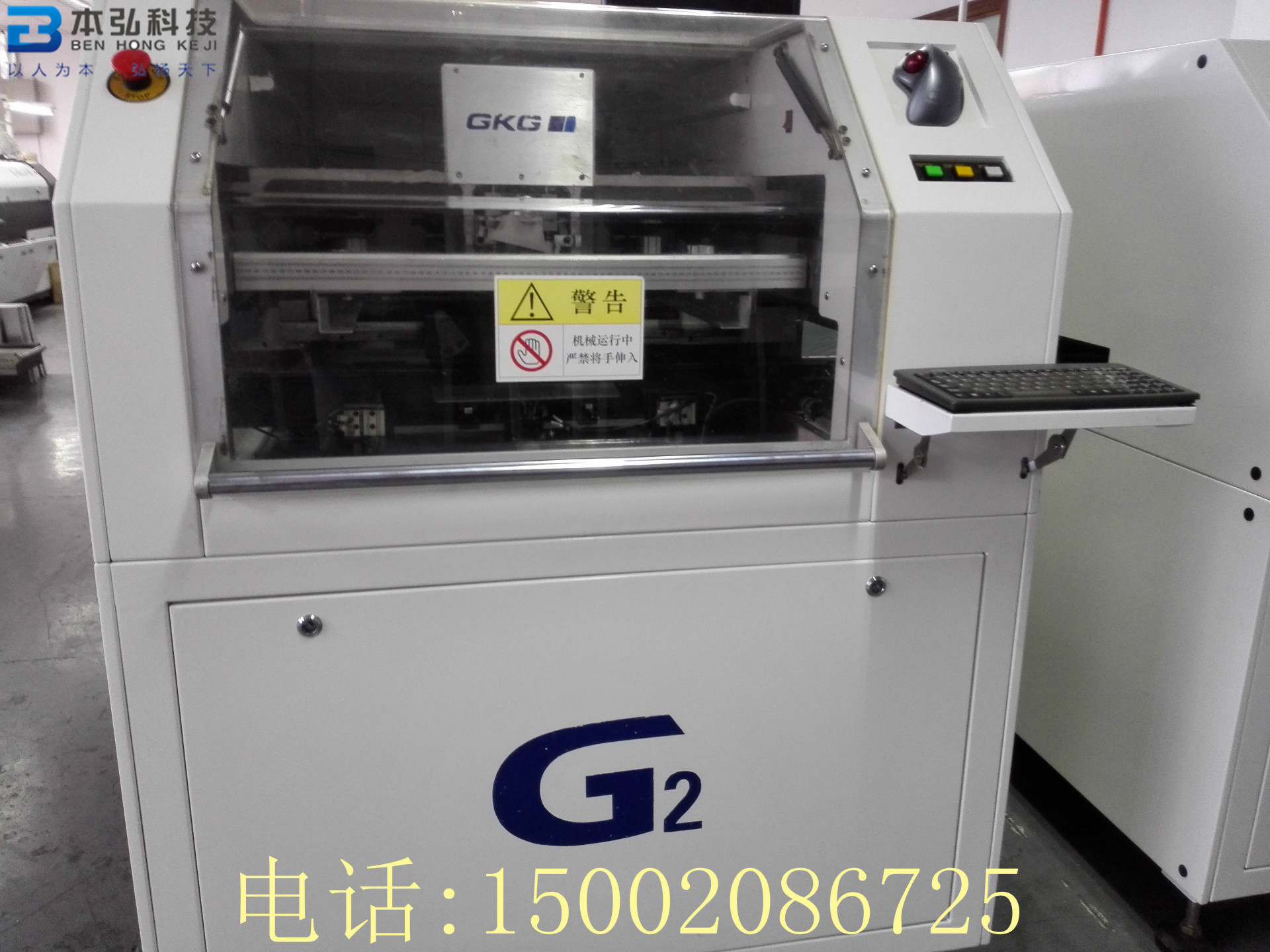

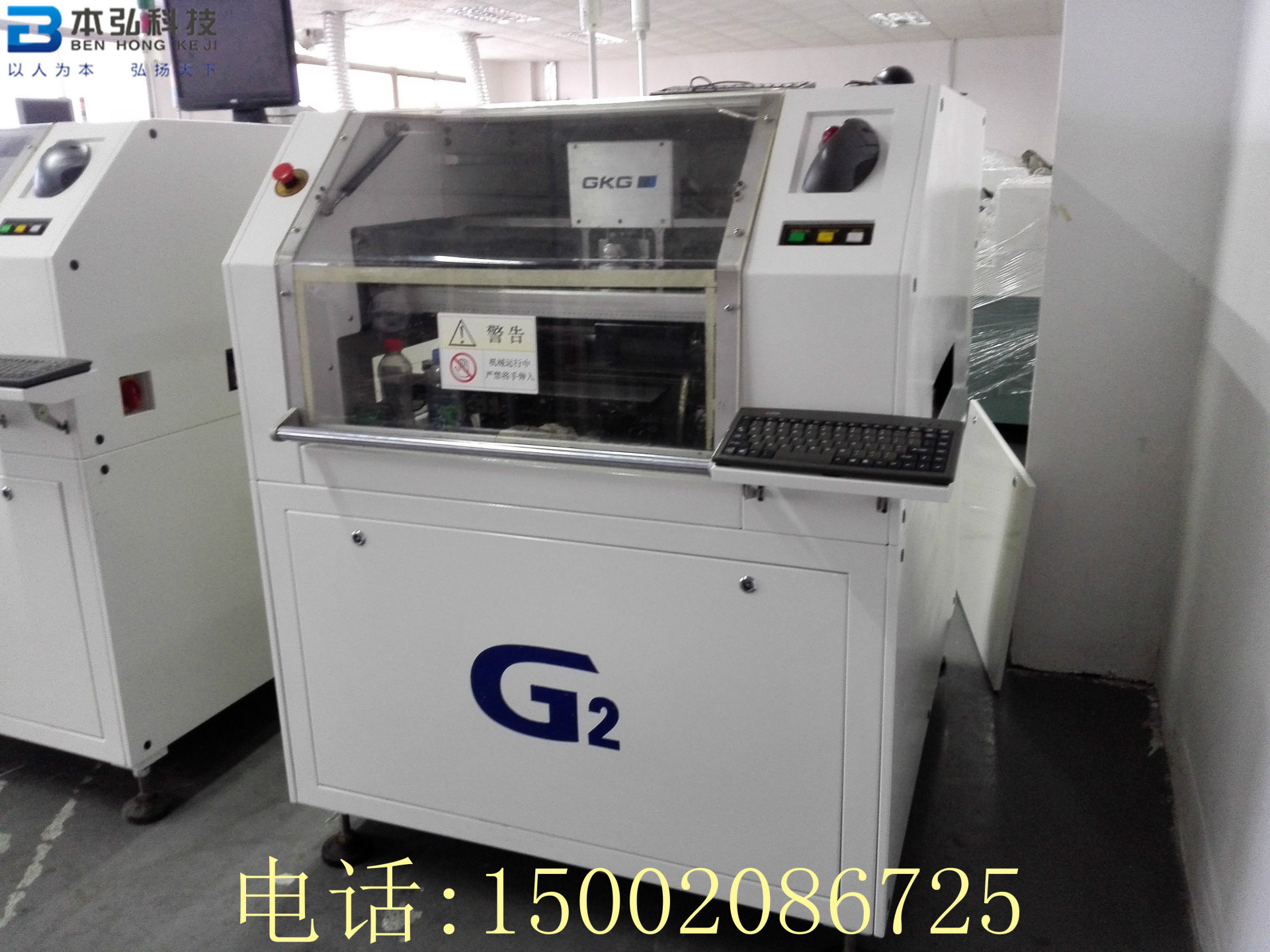

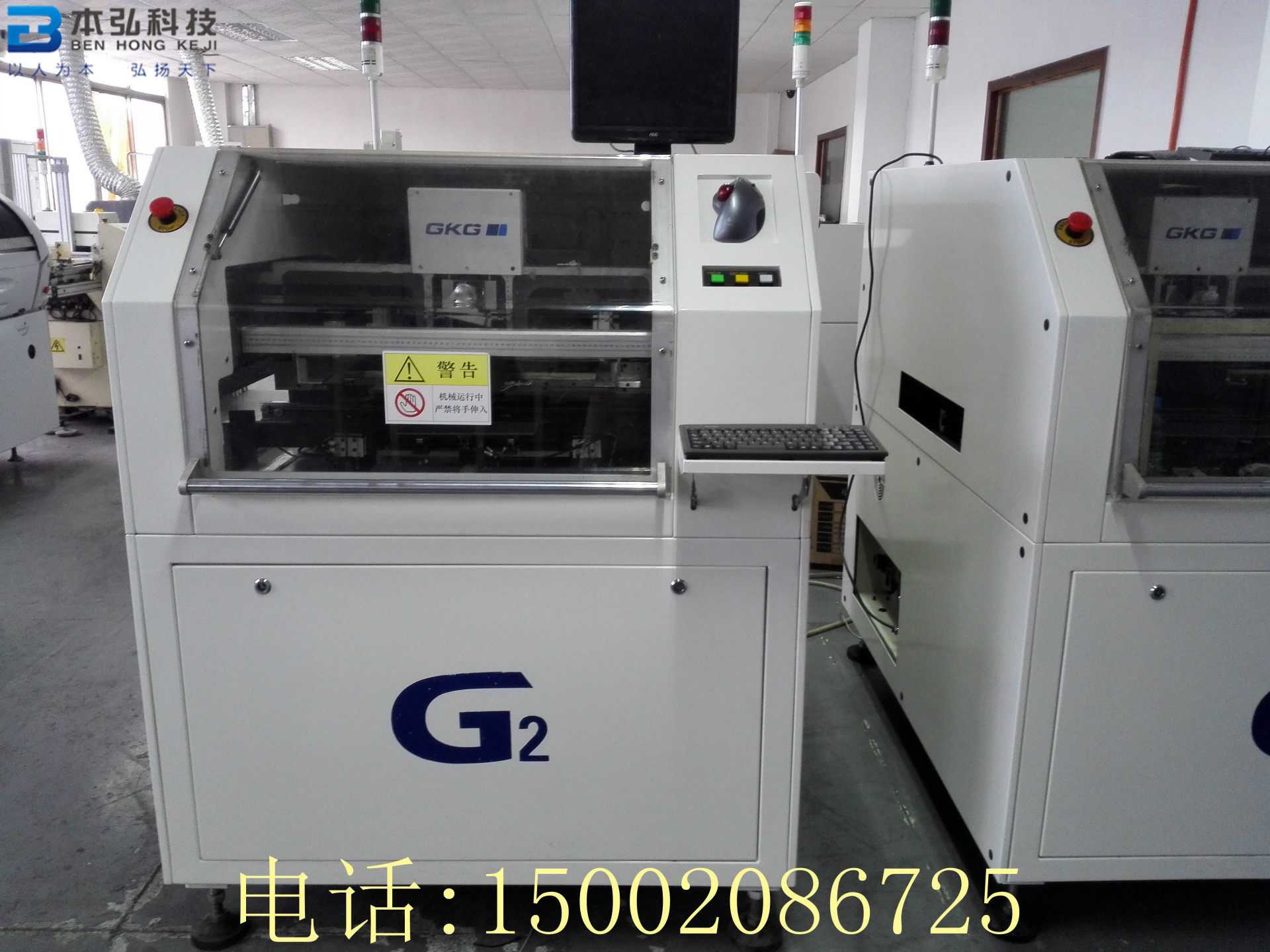

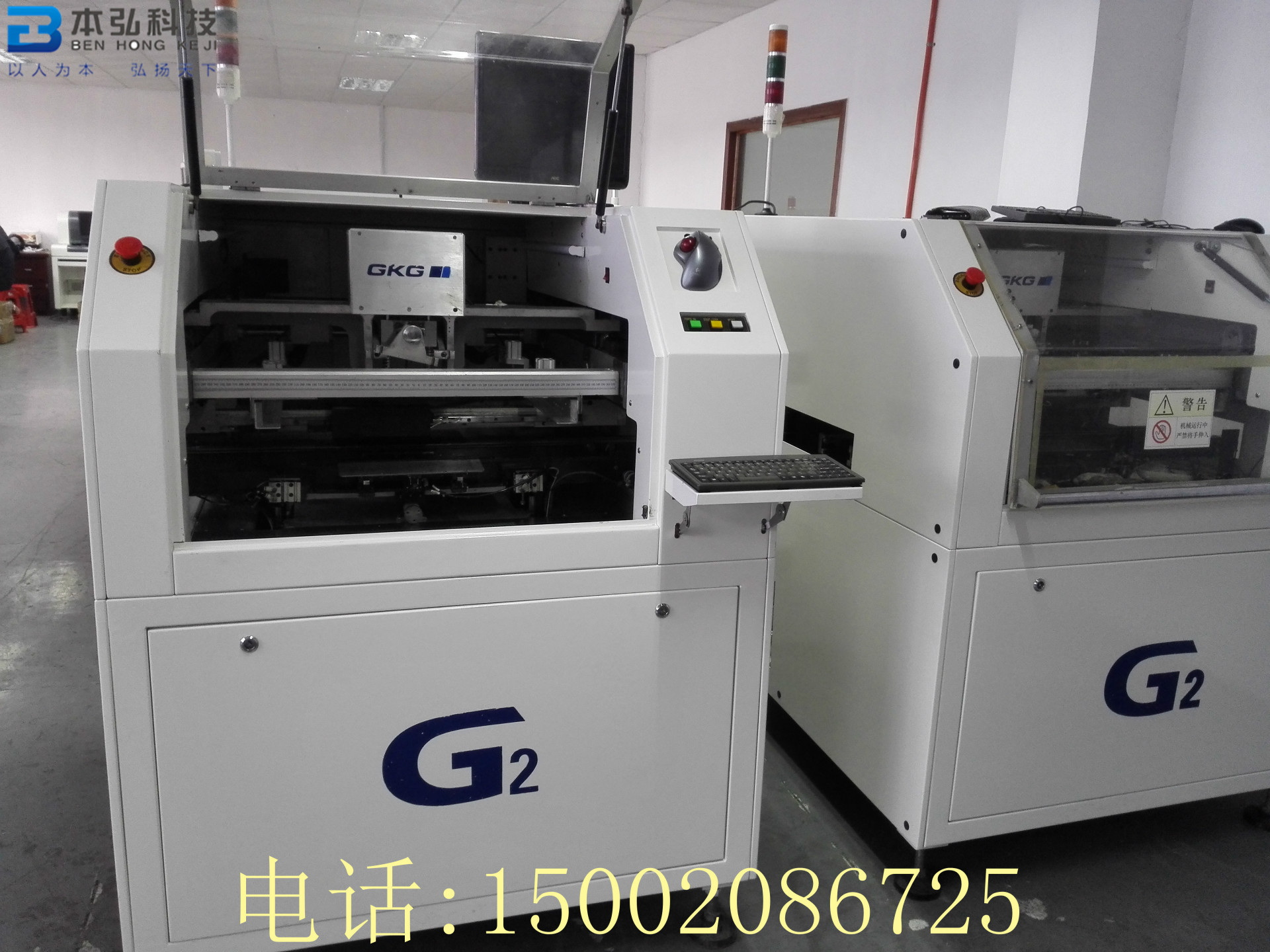

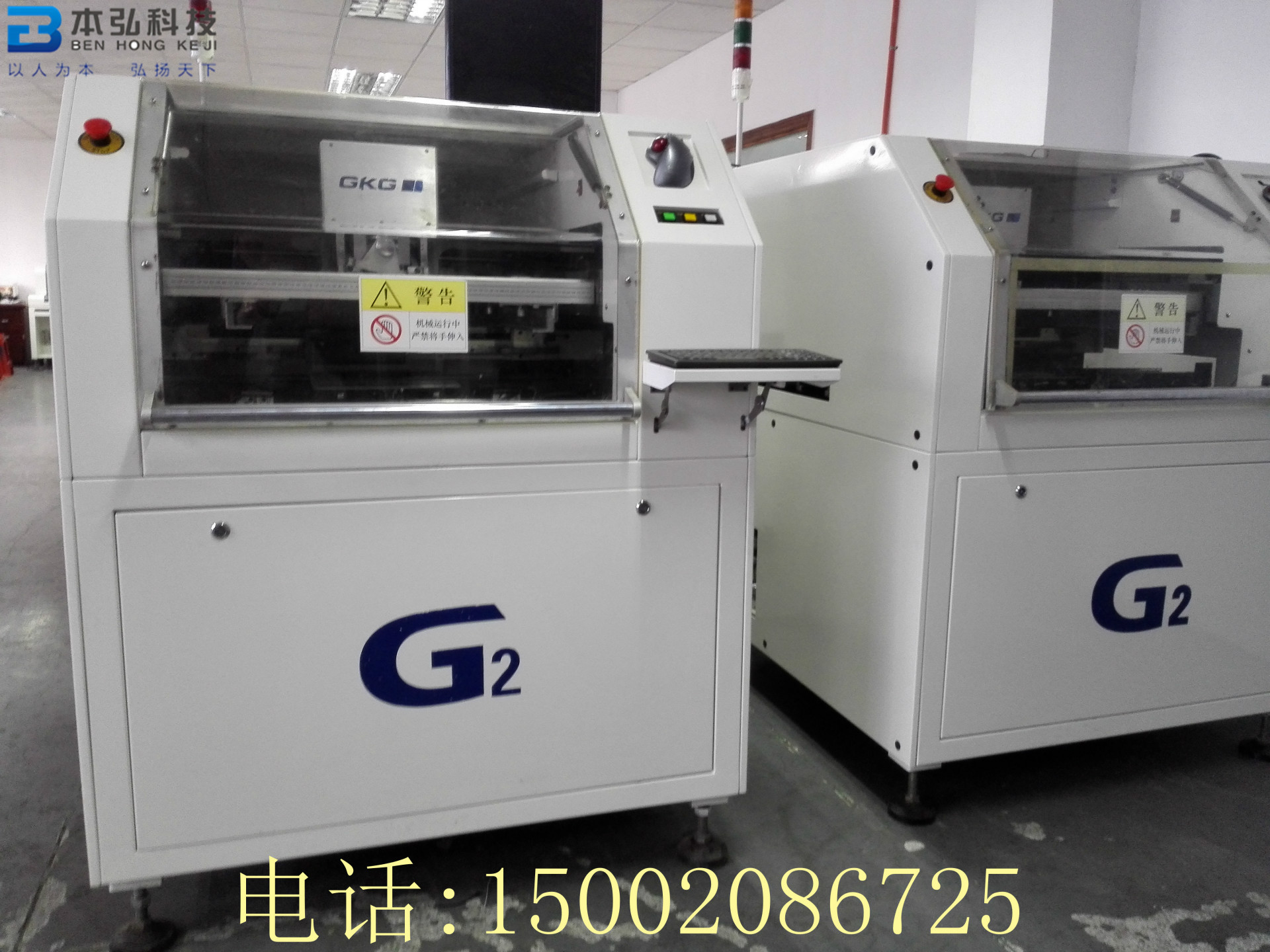

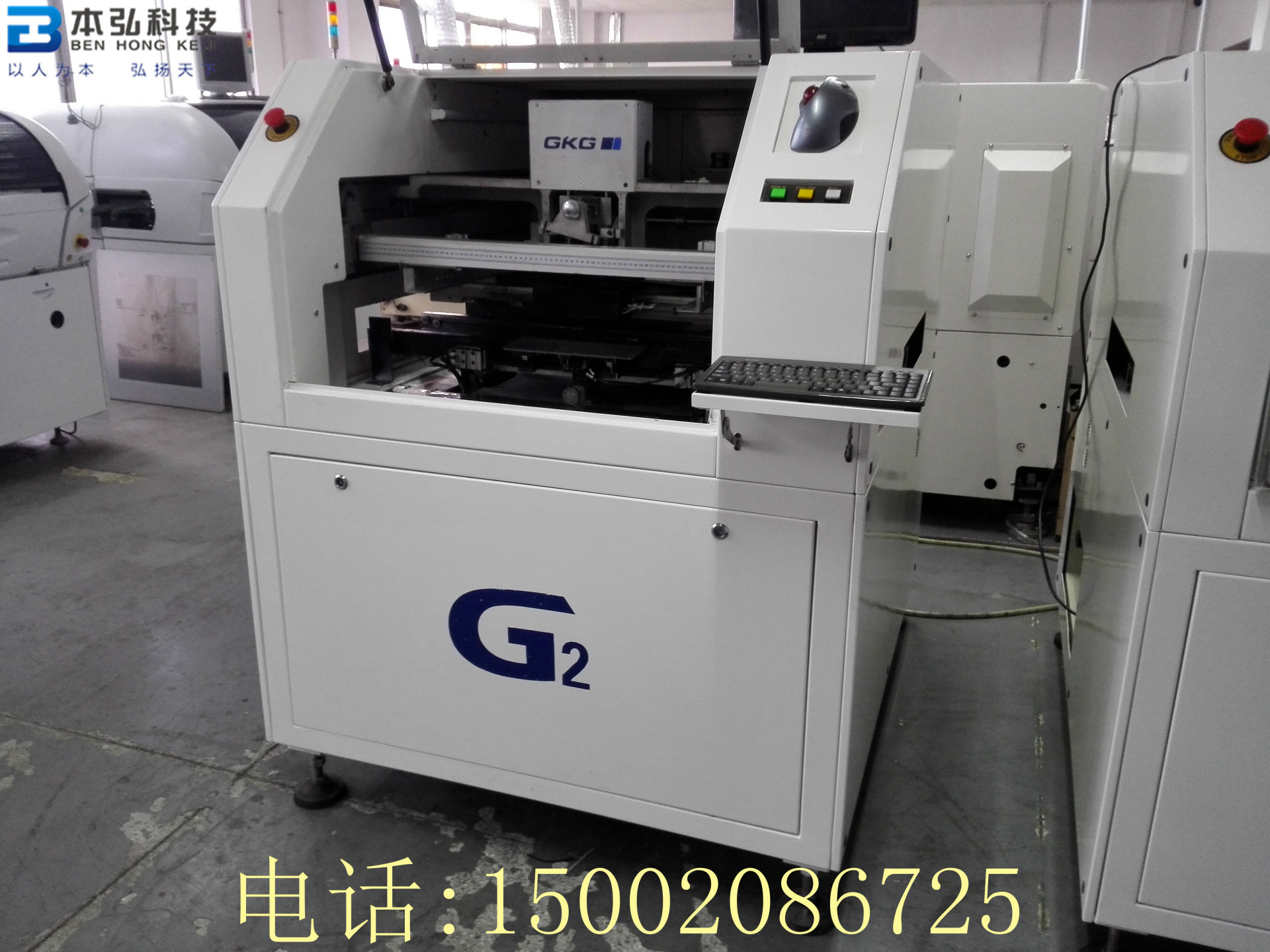

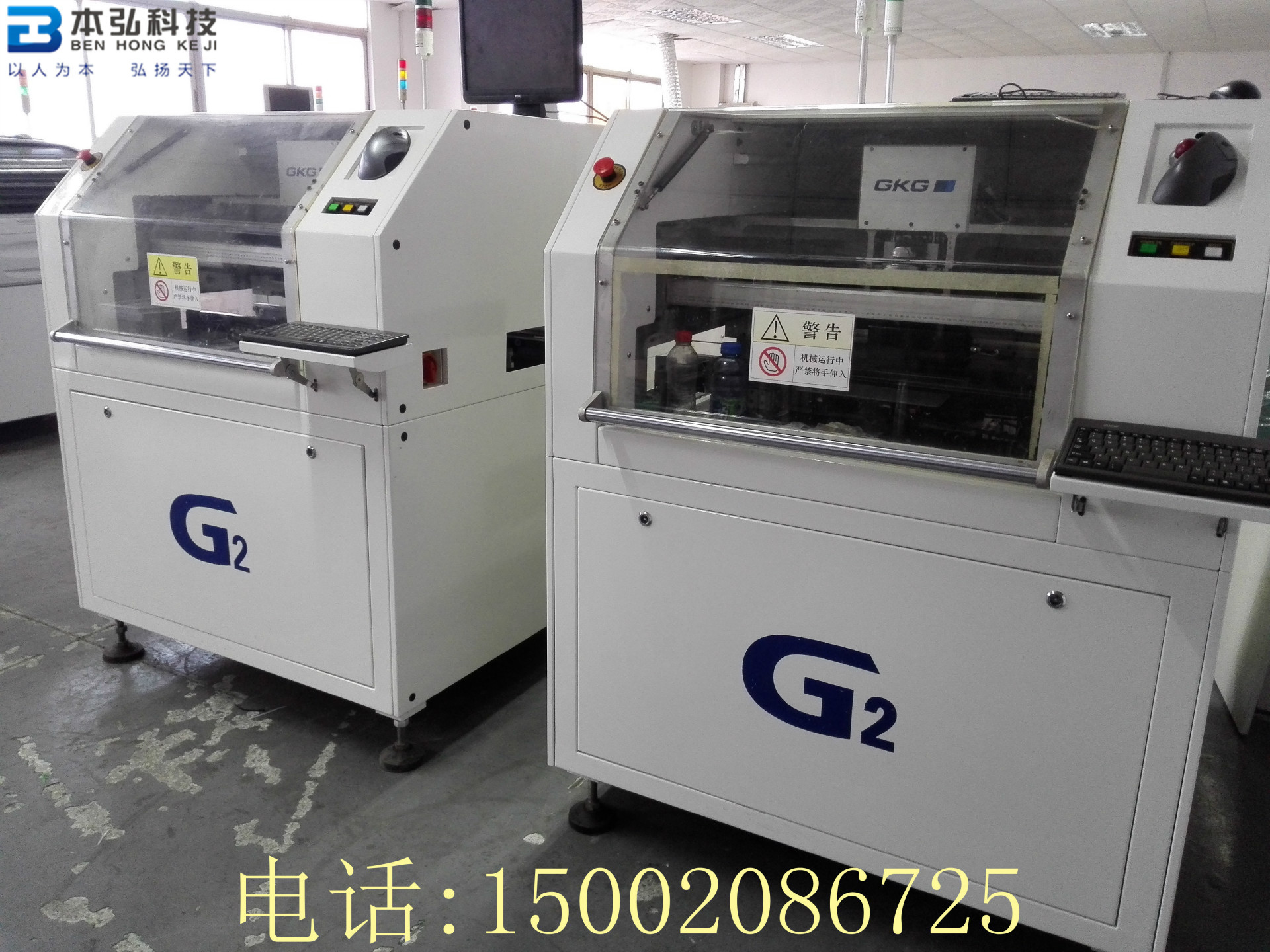

凱格GKG-G2全自動印刷機

規格參數：

網框尺寸：Min 420500mm  Max 737X737mm

PCB最大尺寸：400300m

PCB最小尺寸：5050mm

PCB厚度：0.4~6mm

PCB翹曲量：Max. PCB對角線1 %

傳輸高度：900±40mm

傳送方向：左-右，右-左，左-左，右-右

運輸速度：1500mm/s  ( MAX )

支撐方式：磁性頂針/手動調節頂升平臺

夾緊方式：獨特的頂部壓平,邊夾,真空吸嘴

印刷頭：兩個獨立的馬達驅動印刷頭

刮刀壓力：0~10Kg

清洗方式：乾、濕、真空三種模式

視野區域：6.4X4.8mm

X, Y ,θ調整   X,Y：±5 mm ,θ：±2°

視覺系統：上下分時成像的光路系統/Hitachi模擬相機/幾何匹配

重復定位精度：±0.01mm

印刷精度：±0.025mm

印刷周期：(不包括印刷及清洗時間)≤8S

換線時間：舊程式3 mins. 新程式set up 5 mins.

主供氣源：4~6 kg/cm2

主供電源：AC：220±10%,50/60HZ 2.5KW

控製方法：PC Control

機器尺寸：1105 x 1500 x 1400 mm

操作系統：Windows XP

機器重量：1000Kg
