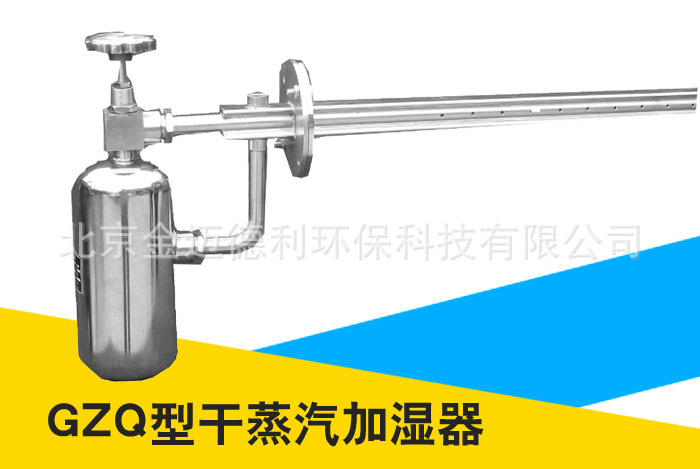

產品簡介
我公司研製的乾蒸汽加濕器，全部采用不銹鋼材料製作，采用特製的網狀不銹鋼汽水分離裝置，同時也進行二次蒸發汽化，使蒸汽帶水量大大降低，加上噴管采用國外流行的多噴孔小噴徑技術，最大限度防止瞭噴孔帶水性。可通過溫濕度傳感器與電動執行器組合控製，可實現持續性精度控製，與電磁閥組合可實現開關式間斷控製，也可單獨用於蒸汽開關閥，尤其適合於醫院手術室等潔凈無菌加濕場合。
適用范圍
空調配套，用於機械電子、化工、紡織、造紙、機表等行業。
乾蒸汽加濕器類型
1、三大類型：
（1）手動 MGZQ型
（2）電磁閥    DGZQ型(國產特製)
（3）電動閥    EGZQ型(美國江森產品)
2、蒸發器直徑型號： 15、20、40、50
3、型號編製：

undefined

加濕器特性
1、采用國外多噴孔小噴徑技術結構，避免蒸氣過量凝水現象。
2、使用汽液分離網二次分離技術，起到消音過濾與二次汽水分離的作用。
技術性能
乾蒸汽加濕器加濕量隻和加濕器型號和噴孔孔徑與開關閥徑有關，與噴管長度無關，額定加濕量為閥門全開時加濕量。

表(一)

供氣壓力 Mpa	額定加濕量Kg/h
	噴孔孔徑(mm)
	GZQ-15			GZQ-20			GZQ-40			GZQ-50
	φ2	Φ4	Φ6	Φ8	Φ9	Φ10	Φ10.5	Φ12	Φ14	φ16	φ18
0.1	2	9	22	48	61	70	75	102	139	192	240
0.2	3.5	14	35	68	105	120	140	160	215	310	390
0.3	4.5	18	40	95	153	188	200	217	293	445	560
0.4	6	24	58	120	196	228	245	274	374	585	750

噴管長度選擇

表(二)

噴管代號		M1	M2	M3	M4	M5	M6	M7	M8	M9	M10	M11	M12	M13
噴管長度		310	460	610	910	1200	1500	1800	2100	2400	2700	3000	3300	3600
空調風道寬度	min	250	390	540	820	1110	1410	1710	2010	2310	2610	2910	3210	3510
空調風道寬度	max	360	510	760	1070	1350	1650	1950	2250	2550	2850	3150	3450	3750

乾蒸汽選型舉例
1、設計加濕量：68kg/h，蒸汽源供氣壓力0.2Mpa
2、空調機截麵尺寸：寬1600×高1300
3、左右式判斷方法：
根據實際情況選型加濕器安裝在空調機的送風方向，來確定乾蒸汽加濕器的左式或右式。人順著空調機氣流方向（即逆著蒸氣流方向）觀察，如氣水分離器在左側，則為左式，否則為右式。
4、查表1：根據加濕量68kg/h，供氣壓力0.2Mpa，應選擇MGZQ－20－φ8
5、查表2：根據空調機體寬度W＝1600，應選擇噴管長度M6
6、綜合以上用戶可以選擇：MGZQ－20－φ8－M6－左（右）式（手動式）
                          EGZQ－20－φ8－M6－左（右）式（電動式）
                          DGZQ－20－φ8－M6－左（右）式（電磁閥式）

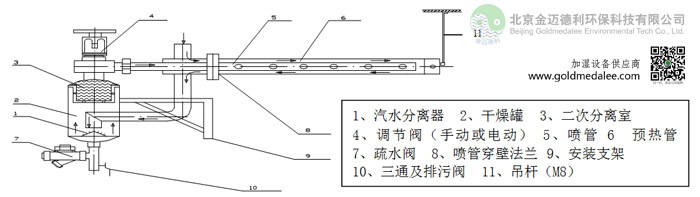

安裝示意圖
方式一：適用於EGZQ15型，20型，40型，50型加濕器

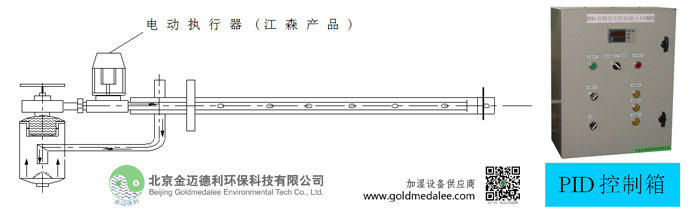

方式二（適用於EGZQ15型，20型加濕器）

電動執行器技術參數 (表三)

電動	基本型	比例控製型
型號	S6062 5D/10D	S6062 5A/10A
電源電壓	交流24V 50HZ
輸入信號	斷續開關量	輸入信號0－10V 或者4－20mA 輸入阻抗100KΩ
作用力	500N/1000N
控製方法	可逆，增量控製	正反作用連續比例控製
全行程時間	13mm行程55S
工作環境	－5－55℃；99％RH不結露
材料（全部型號）	齒輪：乙縮醋樹脂支承座：鍍鋅鋼板支架：鑄鋁帽蓋：自熄性ABS聚碳酸脂塑料

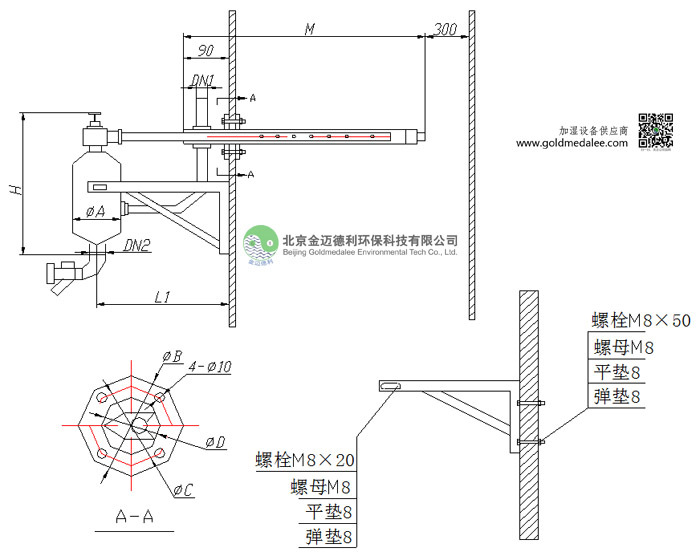

外形尺寸及安裝尺寸圖表
1、安裝尺寸

2、結構尺寸表

表四

型號參數尺寸	15型	20型	40型	50型
H	490	530	650	680
L1	200	230	265	375
DN1	20	20’	25	32
DN2	20	25	32	32
ΦA	120	140	190	190
ΦB	95	115	140	160
ΦC	80	100	125	140
ΦD	55	75	85	115

註: 由於各型號不同, 故安裝尺寸均應配鉆, 以實際尺寸為準, 此表中不再列出.
