產品展示

空氣通過加熱器轉化為熱空氣，進入裝置在乾燥室頂部的熱風分配器，然後均勻的進入乾燥室，並呈螺旋狀轉動，同時將料液送至裝置在乾燥室頂部的離心霧化器，使料液霧化成極小的霧化液滴，料液和熱空氣並流接觸，水份迅速蒸發，在極短的時間內乾燥為成品。成品經乾燥塔底部和旋風分離器排出，廢氣由風機抽出排空。
特點
1、乾燥速度快，料液經霧化後，表麵積大大增加，在熱風氣流中瞬間就可蒸發65%-98%的水份，完成乾燥時間僅需5-15秒。特別適用於熱敏性物料的乾燥，能保證物料色、香、味。

2、所得產品粒度均勻，流動性、速溶性良好，產品純度高，質量好。
3、操作簡單穩定，調節控製方便，容易實現自動化作業。
4、生產過程簡化，操作環境衛生條件優越，能避免乾燥過程中的粉塵。

產品參數

	LPG-5	LPG-25	LPG-50	LPG-100	LPG-150	LPG-200	LPG-500	LPG-800	LPG-1000	LPG-2000	LPG-3000	LPG-4500	LPG-6500
入口溫度(℃)	140-350自控
出口溫度(℃)	80-90
噴霧形式	高速離心霧化器(機械傳動或無級變頻調速可供選擇)
水份蒸發(kg／h)	5	25	50	100	150	200	500	800	1000	200	3000	4500	6500
霧化器轉速	25000	22000	21500	18000		16000		12000-13000		11000-12000
霧化盤直徑(rpm)	60		120		150			180-210		根據工藝要求確定
電加熱最大功率(kw)	8	31.5	120	81	99
乾粉回收率(％)	≥95
占地長度(m)	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
占地寬度(m)	1.1	2.7	2.8	3.5	5.5	6	8	12	14	根據工藝流程．廠地條件及用戶要求確定
塔體高度(m)	1.75	4.5	5.5	6.7	7.2	8	10	11	15
噴頭吊裝高度(m)	--	2．5	2.5	3.2	3.2	3.2	3.2	3.2	3.2

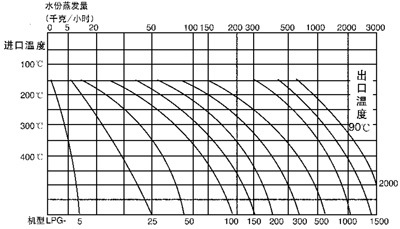

註：水分蒸發量與物料的特性,含固量及熱風進出口溫度有關。用戶可根據當地能源情況選定加熱方式,根據物料特性選擇收塵、除塵方式。

應用：
化學工業:
氟化鈉（鉀）、堿性染料顏料、染料中間體、復合肥、甲醛矽酸、催化劑、硫酸劑、氨基酸、白碳黑等。
塑料樹脂:
AB，ABS乳液、尿醛樹脂、酚醛樹脂、密膠（脲）甲醛樹脂、聚乙烯、聚氯乙烯等。
食品工業:
富脂奶粉、胳朊、可可奶粉、代乳粉、蛋清（黃）。
食物及植物汁：
燕麥、雞汁、咖啡、速溶茶、調味香料、肉、蛋白質、大豆、花生蛋白質、水解物等。
糖類：
玉米漿、玉米淀粉、葡萄糖、果膠、麥芽糖、山梨酸鉀等。
陶瓷:
氧化鋁、瓷磚材料、氧化鎂、滑石等。

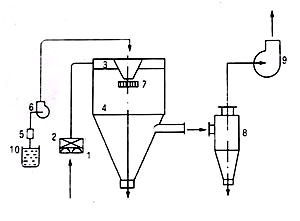

乾燥流程圖：

1.空氣過濾器	6.泵
2.加熱器	7.噴頭
3.熱風分配器	8.旋風分離器
4.乾燥室	9.風機
5.過濾室	10.料液槽

安裝示意圖：

工藝流程圖：

1.過濾器 2.送風機    3.加熱器（電、蒸汽、燃油、煤）
4.料糟 5.供料泵    6.霧化器      7.乾燥塔
8.一級收塵器(旋風分離器) 9.二級收塵器(旋風分離器,袋濾器)
10.引風機                  11.濕式除塵器(水沫除塵器、文丘裡)

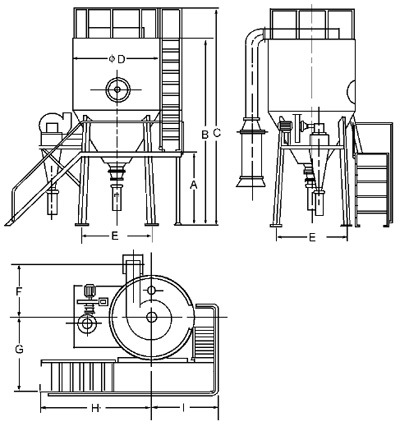

尺寸	A	B	C	D	E1	E2	F	G	H	1
LPG-25	1290	3410	4260	1800	1200	1200	1000	1700	1300	1550
LPG-50	1730	4245	5100	2133	1640	1640	1250	1750	1800	1600
LPG-100	2500	5300	6000	2560	2100	2100	1750	1930	2600	1780
LPG-150	2800	6000	7000	2860	2180	2180	1970	2080	3050	1960
LPG-200	2800	6600	7300	3200	2300	2300	2210	2250	3050	2100
LPG-300	2800	8000	8700	3700	2800	2800	2520	2400	3050	2250
