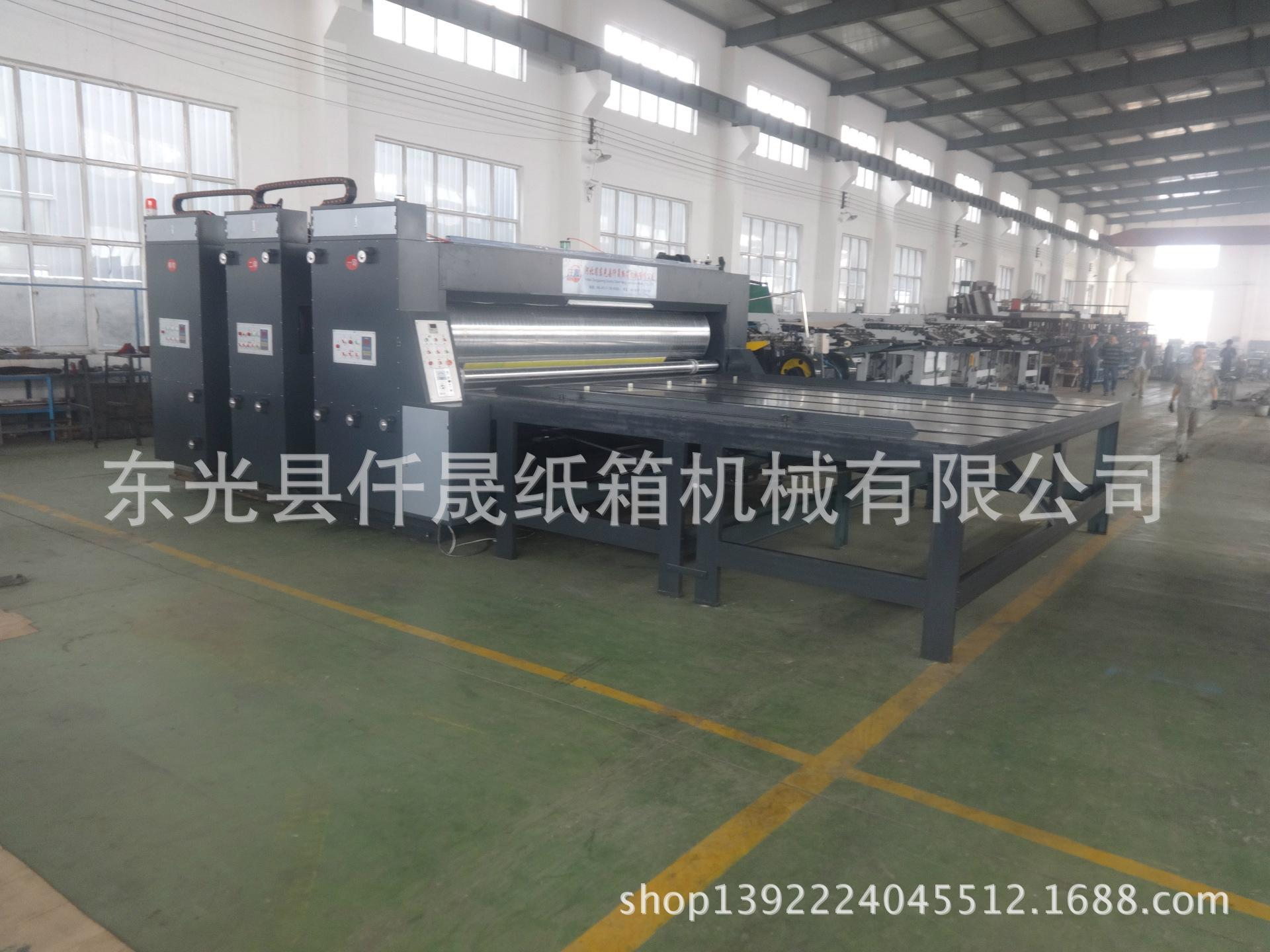

GYK2400×4100型鏈條送紙式水墨瓦楞紙板印刷模切機
（定做型）
功能配置及技術參數
整機介紹
1.電動調整相位機構，按鈕操作。
2.可控式墨輥升降，氣動抬輥，電動勻墨功能。
3.主傳動采用優質鋼，經程控滲碳誶火，磨削加工處理後，可達到六級精度的高硬度、高精度齒輪（齒麵硬度HRC58-62）。
4.應用免鍵連接器，消除傳統連接所產生的間隙，保持印刷套色長期精確，傳動潤滑機構采用噴淋式，潤滑系統自動循環。
5.各機組間采用氣缸鎖定，並整機具有強力自鎖機構，確保機組的穩定性。
印刷部
1.印刷相位，電動按鈕操作，印刷版輥具有擦板後自動復位功能。
2.網紋輥氣動升降，印刷時落下，不印刷抬起。
印刷輥軸向手動調整，最大移動量為左右各10mm，並有鎖定機構。
3.印刷相位附電磁離合器製動機構，機臺分離時可自動鎖信齒輪位置，防止印版零位丟失。
4.供墨部裝置滲墨革墊和濺墨回流機構，防止水、墨露出和飛墨影響印刷品質。
5.印版棍、壓印棍，經表麵研磨及度硬餎處理，動平衡分別在粗、精兩臺設備上校正，確保得到最佳平衡點。
6.具有數顯功能的行星齒輪式相伴調整機構，對印版棍進行電動相位調整。
7.配合送紙系統氣壓式自動升降裝置，（送紙時網紋輥下降與印版接觸，停止送紙時網紋輥上升與印版分離）並附空轉裝置。
模切部
1、輥筒為優質鋼表麵鍍硬鉻，並作平衡校正，增加其運轉穩定性和可靠性。
2、刀模輥、軟輥采用國際標準尺寸，可在任何地方購買到合適的模板及膠墊。
3、刀模輥與膠墊輥的間隙采用電動調整，即可設置參數，又可顯示調整數據
4、當停止送紙時，軟輥自動升起，減少軟輥的磨損。
5、膠墊采用上海生產聚胺脂氈套（創頂牌），可以達到100%切斷率，切口光滑，膠墊的調換順序應以膠墊的裝卸操作手冊為準。
6、線速度補償裝置，當軟輥直徑改變時，線速度自動補償裝置自動進行跟蹤補償，無需人工調整速度，保證瞭每批紙箱模切的尺寸完全一致，同時大大延長瞭氈套和刀模的使用壽命。
7、軟輥自動修復裝置可對磨損後的氈套進行多次修復，修復後的氈套平整光潔，保持同新的氈套一樣的使用性能。極大的提高氈墊的重復使用率。
用料：
1.墻板選用厚度為40mm實心鑄造，經調質加工而成，使機器運轉平穩，墻板不變形。
2.連接杠選用160mm槽鋼焊接而成，使機器運轉穩定不顫動。
3.行走軌道選用鑄鐵軌道，行走穩定。
4.所有間隙調整采用窩輪盒調整。
5.電器選用德力西電器控製。
6.軸承選用哈爾濱軸承。
7.潤滑部采用噴淋潤滑，機器運轉上油潤滑，機器停止停油。
其它說明：
名 稱 產 地 數 量
1、膠 輥 鑫泰產品 全 部
印刷版輥軸承 采用國產名牌
2、交流接觸器、熱繼電器、按鈕 正泰 全 部
3、氣動單向隔膜泵 武 漢 全 部
4、氣動電磁換向閥 上 海 全 部
5、優力膠套 上海創頂 全 部
6、配雙色導軌、雙色電機。
