    風機廠傢上蘭牌CF-11A型4A 4KW低噪聲 大功 離心風機工業排風機
    商品代碼: 4330730
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

     guanggao1

    哪傢強副本
    FS大廣告2
    9
    7

    130903-1

    金藍風機-風機系列

    金藍風機-風機系列







    1產品概述






    CF-11型A式低噪聲多翼離心風機是我廠為適應日益發展的凈化工業及環保降噪的需要而設計製作的。風機在設計時采用噪聲、效率等各項氣動參數的多目標優化設計方法,實現瞭整機的最佳性能匹配。具有良好的氣動性能,風葉及皮帶輪均經嚴格的靜、動平衡較正,故運轉平穩、噪聲低、流量大、振動小、壽命長等特點。廣泛適用於單位食堂、賓館酒樓、飲食店等公共場所的廚房排風、抽油煙或通風換氣之用,並適宜在糧食機械、化工機械、塑料機械等生產設備上使用。用途廣泛,適應性強。

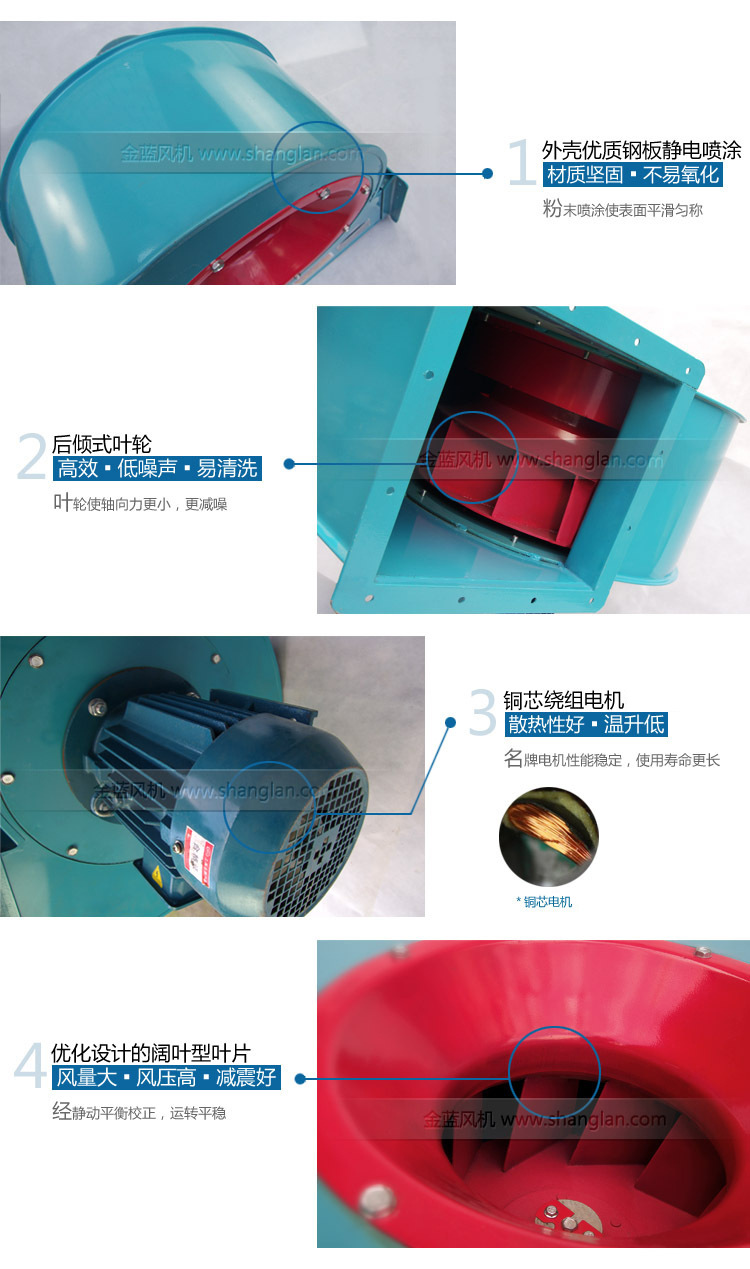

    1產品結構

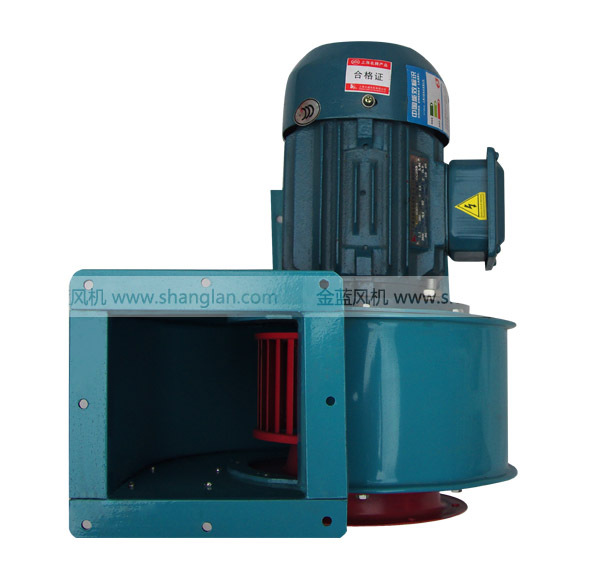

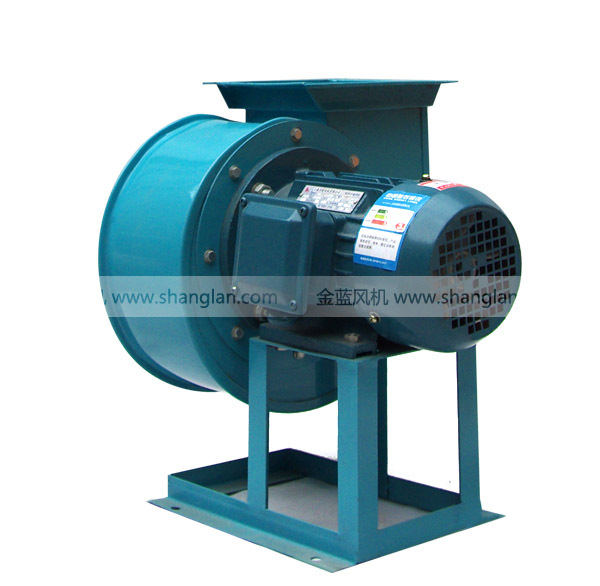

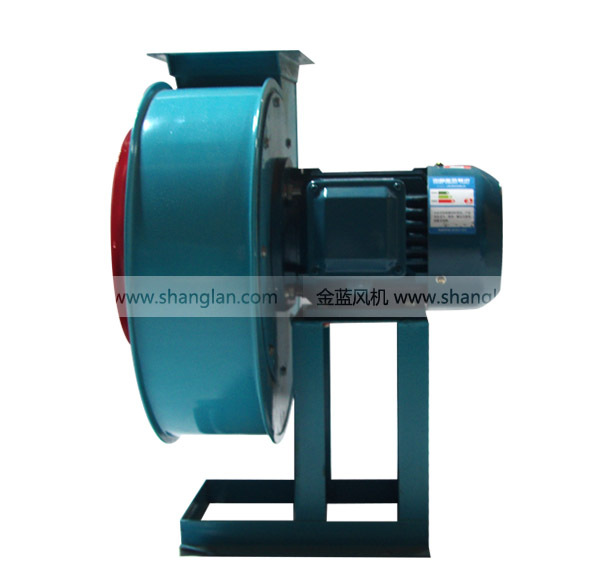

    本款風機CF-11多翼式離心風機,機號為4,電機功率是4KW/380V,風量技術參數為8720-11200M3/H,風壓為1040-1302PA.轉速為1400轉/分,此款風機風壓要比普通風機的風壓高,適合強力抽排風。廣泛適用於單位食堂、賓館酒樓、飲食店等公共場所的廚房排風、抽油煙或通風換氣之用,並適宜在糧食機械、化工機械、塑料機械等生產設備上使用。用途廣泛,適應性強。













     undefined









    cf11-001-3

    cf11-001-4

    cf11-001-5



     cf11-001



    1產品型式

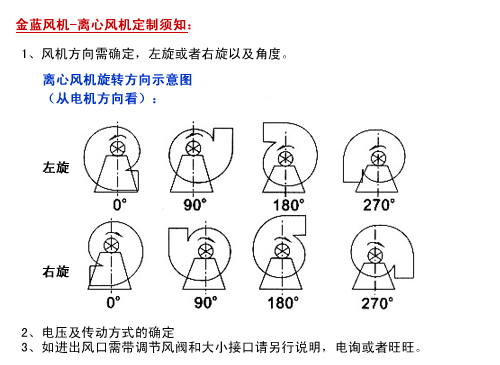

    上蘭牌金藍風機CF-11的旋轉方向分為左旋和右旋。從電機—端正視,凡葉輪按順時針方向旋轉者均稱“右旋風機”,以“右”表示,反之則均稱之為“左旋風機”以“左”表示,如不指定方向,此款風機以左旋為常規方向,默認出貨。金藍風機CF-11的出風口位置以機殼的出風口角度表示, 此風機的傳動方式有A、C二種:A為電機直聯方式,C為皮帶傳動方式。CF-11型金藍風機風機中,No2~4. 5采用A式直聯傳動,如果有溫度要求的話,也可以訂製成C式皮帶傳動方式,常規產品默認為直聯方式。xz(2)

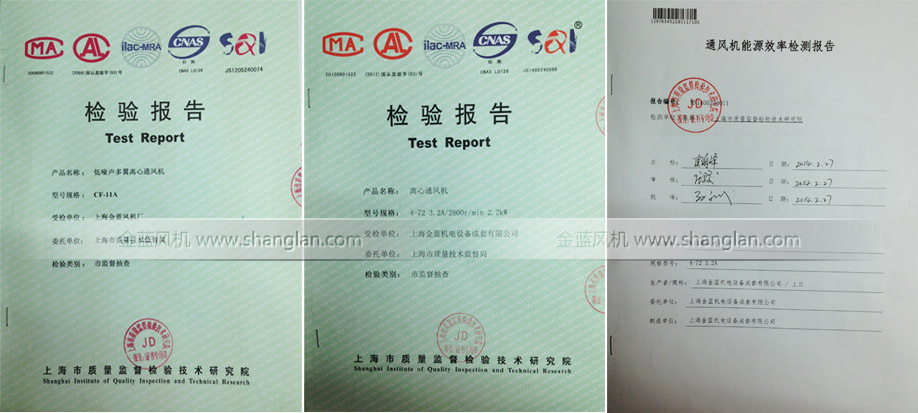

    1檢測報告










    1離心檢測




    1產品參數







    機號電機kw-p轉速r/min流量m3/h 全壓Pa噪聲dB(A)
    21.1-2單相28001900-25001200-959≤68
    1.1-2三相28001900-25001200-959≤68
    0.25-4三相1400950-1350410-294≤65
    0.25-4單相1400950-1350410-294≤65
    2.50.75-4單相14001950-2850490-390≤67
    0.75-4三相14001950-2850490-390≤67
    31.1-4三相14002500-3800600-400≤68
    1.5-4三相14002500-3800600-400≤68
    3.53-4三相14004995-66401199-998≤69
    1.1-6三相9603377-4436526-438≤65
    44-4三相14008720-112001040-1302≤73
    41.5-6三相9606098-7560593-474≤68
    4.52.2-6三相9607560-9900740-600≤70
    4.53-6三相9608380-9900740-600≤70








    undefined

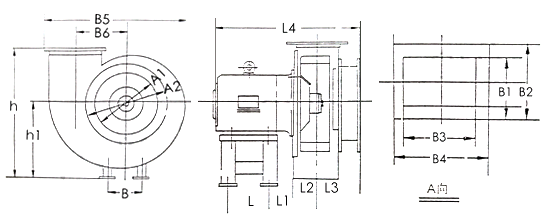

    機號h B5L4h1B6BLA1
    2380330380185128105180145
    2.5400440420300147190220177
    3580530430410190240225230
    3.5700610525410190310350270
    4770640640510210350400310
    機號A2B1B2B3B4L1L2L3
    22001301801622121356595
    2.522513019022527513565100
    328014019024029013565100
    3.532029035025031513590120
    4360350390280330155100130


    undefined






    風機的主要故障有:
    一、軸承箱振動劇烈。
    1.風機軸與電機軸不同心,聯軸器歪斜。
    2.機殼或進風口與葉輪摩擦。
    3.基礎的剛度不夠或不牢固。
    4.葉輪鉚釘松動或輪盤變形。
    5.葉輪軸盤與軸松動,聯軸器螺栓活動。
    6.機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動。
    7.風機進、出口管道安裝不良,產生振動。
    8.轉子失衡。
    9.管網過細,風速過快。
    二、軸承溫升過高。
    1. 軸承箱振動劇烈。
    2 . 潤滑脂質量不良、變質或填充過多、含有灰塵、粘砂、污垢等雜質。
    3.軸承箱蓋、座聯接螺栓之緊力過大或過小。
    4.軸與滾動軸承安裝歪斜,前後兩軸承不同心。
    5.滾動軸承損壞。
    三、電動機電流過大和溫升過高。
    1.開車時進氣管道內閘門或節流閥未關嚴。
    2.流量超過規定值或風管漏氣。
    3·風機輸送的氣體中含有粘性物質或氣溫太低,氣體密度太大。
    4.電機輸入電壓過低或電源單相斷電。
    5.聯軸器聯接不正,皮圈過緊或間隙不勻。
    6.受軸承箱振動劇烈的影響。
    7.受並聯風機工作情況惡化或發生故障的影響。
    四、皮帶滑下
    兩皮帶輪應該相對應的槽沒對正。
    五、皮帶跳動
    兩皮帶輪距離較近或皮帶過長。









    undefined



     在安裝金藍風機前首先應準備好安裝所需材料和工具,對風機各部機件進行全麵檢查,對葉輪、機殼、主軸和軸承等機件更應特別細致檢查,如發現損傷,應予修復,然後用煤油清洗軸承箱內部。
    在進行安裝操作過程中必須註意下列三點:
    1. 在一些接合麵上, 為瞭防止生銹, 減少拆卸困難, 應塗上一層潤滑油或機械油。
    2.在上接合麵的螺栓時,如有定位銷釘應先上好銷釘,再擰緊螺栓。
    3.檢查機殼內及其它殼體內部,不應有掉入和遺留的工具或雜物。
    安裝要求:
    1.安裝風機時,輸氣管道的重量不應加在機殼上,按圖紙校正進風口與葉輪的軸向和徑向間隙尺寸,日保持軸的水平位置。
    2.安裝進風口管道時,可以直接利用進風口本身的螺栓聯接,此時進風口的固定是靠三個沉頭螺釘。
    3.出風口被安裝成某一角度時,後盤適當旋轉使標牌在水平位置,hh No 8—12角鋼法蘭麵應

    4.安裝№8。12D式風機時,利用千分表和塞尺,測量風機主軸和電機軸的同軸度及聯軸器兩端平行度,兩軸同軸度允差為0.05 mm,聯軸器端麵平行度允差為0.1 mm。
    5.風機安裝後,用手試撥轉子,檢查是否有過緊或刮蹭等現象,接線是否正確,其它保險設施是否完善,轉動部分或進出方向是否人已離開,在確保安全後方可進行試運轉。
    6.電機安裝後,安裝皮帶輪或聯軸器防護罩,如進氣口處不接管道時,也需加防護網或其它安全裝置(用戶自備),其它部件照圖安裝。
         因此在電機容量不改變時,主軸轉速不宜更改,若主軸轉速增大,電機有過負荷被燒之險。風機所配電機功率,系指在特定工況下,正常功耗加上機械損失和應有的儲備量而言,並非出風口全開時所需功率。如風機出口或入口不接管路或未加外界阻力而進行空轉,則電機亦有被燒之險。
    為安全起見,應在風機的出口或入口管路中添加閥門,起動時將其關閉,運轉後再將閥門逐漸慢慢開啟,直到規定工況為止,並註意電機的電流是否超標。
    維 護:
    1.定期清除風機及輸氣管道內的灰塵、污垢及水等雜質,並防止生銹。
    2.風機修理時必須先斷電停機,絕對不允需在運轉中進行,開關應由專人監護,以防中途送電。
    3.對溫度計及油標的靈敏性應定期檢查。
    4.除每次拆修後應更換潤滑油外,還應定期更換潤滑油。
    5.每次維修前後均應仔細記錄、清點、核對工具及原材料數量,以防遺忘在風機及管道內部。



    使用註意事項

     在使用風機之前閱讀風機使用說明有助於正確的使用設備。

    1.安裝前對風機的各部件及主要零件進行檢查,檢查零件是否存在損傷,摩擦等,如現異常應修復後才可正式使用。

    2.檢查機殼內部是否留有雜物和工具。

    3.風管應該有單獨的支撐,不應該考風機承受風管的重量。

    4.安裝C式風機時要保證風輪在風殼中的位置正確,保證皮帶輪端麵平齊。

    5.安裝D式風機時要保證葉輪在風殼中的位置正確,保證電機與軸同軸。

    6.傳動組軸承座出廠時要考慮運輸問題,內部沒有加潤滑油,風機在安裝好後請在軸承座中加入潤滑油,常溫運行風機加入20#潤滑油,較高溫度運行時加入30#潤滑油,加油量以油麵位於軸承座視油鏡中間為宜。

    7.試機時遇到下列情況馬上停機檢查,確保故障排除後再開機。

    (1)電機冒煙或噪聲巨大

    (2)風機不轉而電機發出異響

    (3)存在較大金屬摩擦聲

    (4)震動劇烈









     undefined



     gm

    1.為保證產品無質量問題和正常使用,我們會在郵寄前拆開包裝檢查質量和運行情況。

    2.本公司發出的產品,均與承運單位協議,也采取瞭保護措施。請在收到商品快遞單或包裹單時,請一定要在(快遞)托運公司工作人員麵前查看貨物進行檢驗是否完好,數量是否正確,再行簽收;如先簽收再檢查也請一定要當著送貨員的麵進行檢查,如有問題當場和承運方提出,如果有損壞,請及時聯系我公司或者在線旺旺處理,經核實後,然後通過快遞公司把貨物返回來,本店負責更換。否則由於運輸引起的破損問題,其簽收過後再要求本公司更換配件或說貨物數量差錯有問題,本公司一概不負責!謝謝合作!!!

    3.產品自拍下起,未付款的買傢若未與本店溝通,本公司將為您保留三天,超出時間將關閉交易,請買傢註意!!

    4.本公司推薦使用支付寶,需要銀行匯款的買傢,打款後請盡快聯系我們,告知收貨人姓名、地址、郵編、匯款金額和匯入銀行,以便我們及時發貨給您.

    5.由於拍攝、顯示器或貨物本身有多款顏色等原因,圖片與實物可能有細微差別,請以實物為準。

    6.買傢收到產品之後請及時和我們聯系,確保貨物已完好送到您的手中.
    7.如果您在本公司買到的商品發現有質量問題,請及時電話聯系我們或者咨詢在線旺旺溝通,辦理退換貨事宜。但對因大小、顏色不適合等非質量原因申請退貨的,我們將要扣取商品郵寄的運費,如因非質量問題申請換貨,將由買傢承擔商品所有運費及損耗。

    8.我們會盡最大的努力讓每一位買傢滿意,我們會善待每一位買傢,也請買傢善待我們.

    9.一律款到發貨,我們會在收到您的款後及時為你發貨!

    10.本公司產品規格多樣,可根據您所需產品的規格大小和我們聯系,我們隨時歡迎您的惠顧!
