    商品詳細說明

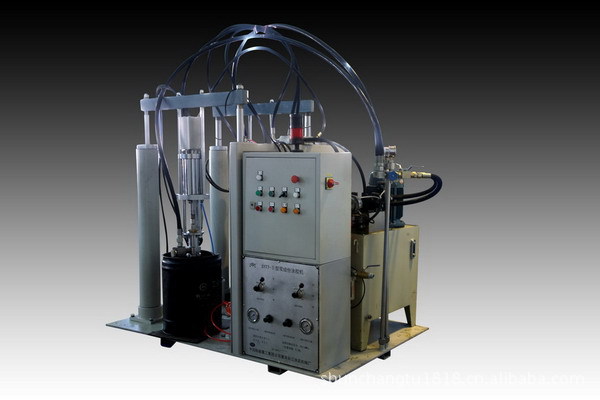

    SYT4-Ⅱ型雙組份塗膠機





    1產品特點及適用范圍



       中空玻璃是一種新型的節能產品,其透光性、隔熱保溫性極好,在空調房間、空調火車、空調客車及冰櫃等領域得到瞭廣泛應用;玻璃幕墻是高科技的產物,是現代化大都市的標志,它用密封膠將玻璃粘接成一個個建築單元,最後組成多彩多姿的幕墻。中空玻璃和玻璃幕墻均采用密封膠粘接,SYT4-型雙組份塗膠機就是這種密封膠的塗膠設備,它主要用於雙組份聚硫密封膠和雙組份矽酮結構膠的施工。

    SYT4-型雙組份塗膠機是在我廠SYT-4型雙組份塗膠機的基礎上的改進型第四代雙組份塗膠機,它集國外同類機型之優點,利用我廠研製塗膠機及雙組份噴塗機三十多年之經驗和技術,主泵采用機械換向機構,副泵采用壓差式機械換向機構,徹底克服瞭塗膠機運行過程中的“死點”問題;主泵吸入部分首創采用刮板+復位彈簧等零件合成的吸入閥,因此,該機性能卓越,系統穩定,出膠連續平穩,並具可靠性極高、使用方便、移動性好、維修方便等優點。

    該機生產效率極高,一機能代替三至六人的工作量。一小時能塗30—45公斤的密封膠;機塗密封膠,能有效地避免手塗密封膠中含有空氣、質量不穩定等缺陷。



    2外形結構

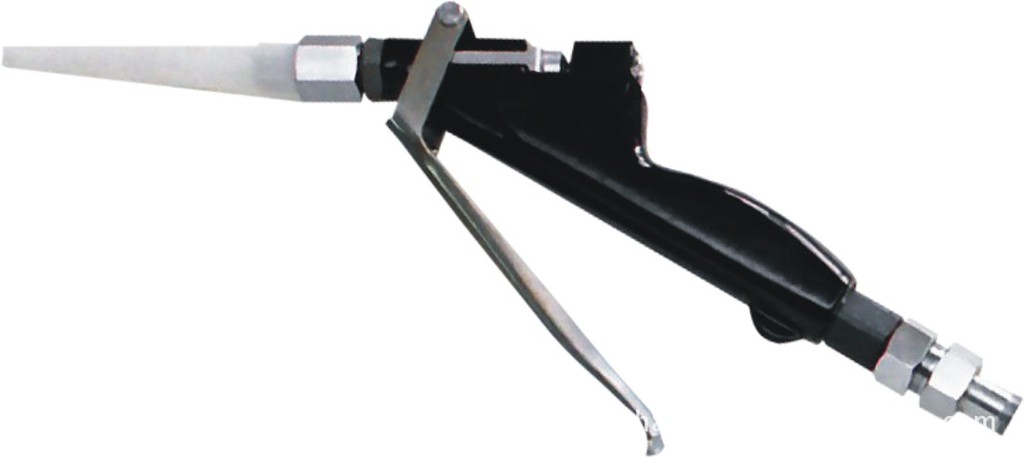

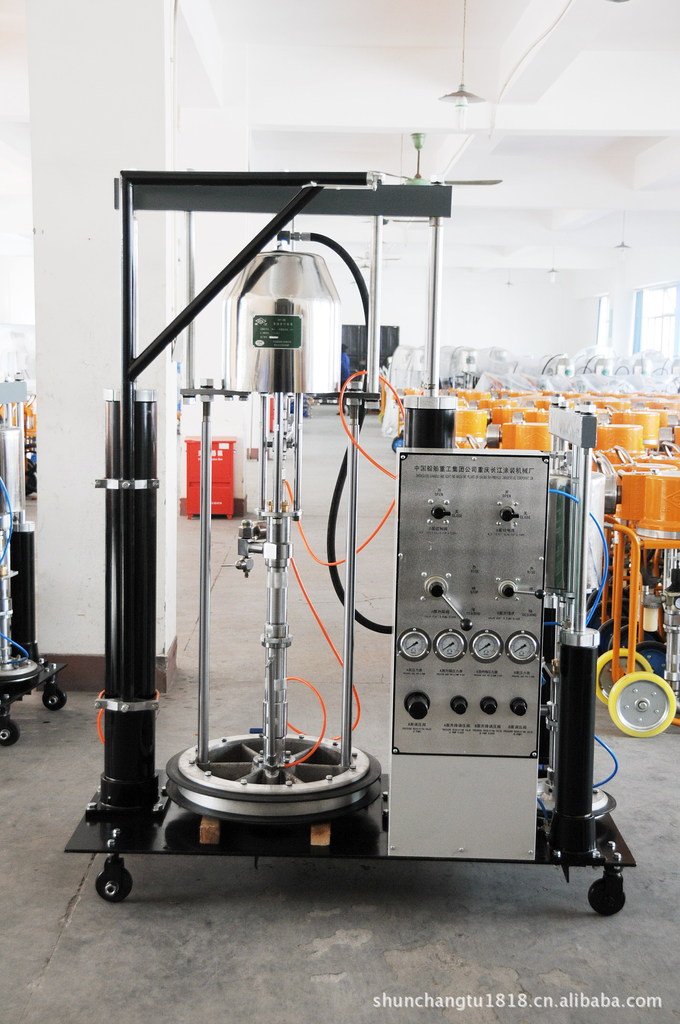

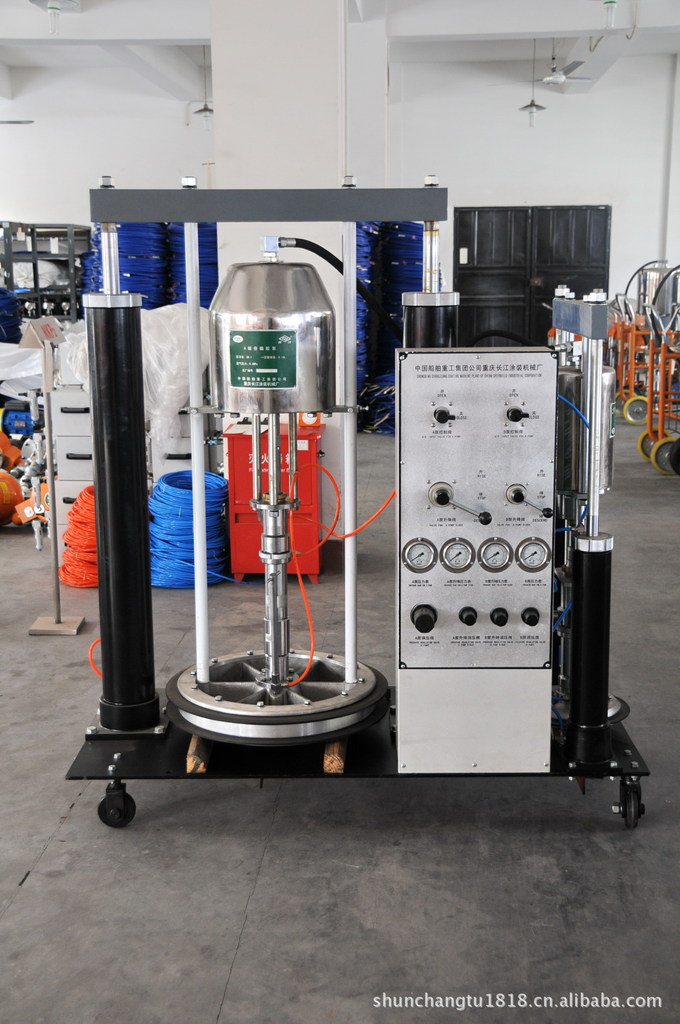

    SYT4-型雙組份塗膠機由A組份輸送泵、B組份輸送泵、調比機構、比例泵(高壓柱塞泵)、混合器、塗膠槍、進氣系統、氣動雙柱升降機、機架、比例檢測系統等組成。其外型結構見圖一。

    18

    17

    16

    15

    14

    13

    10

    11

    12

    9

    8

    7

    6

    5

    4

    3

    2

    1

    圖中: 1、A組份壓盤   2、壓盤放氣閥   3、手動進氣閥  4、塗料缸  5、高壓球閥

    6、泵座    7、氣動升降機    8、A組份氣動馬達   9、掛架    10、調比機構支架

    11、比例檢測系統(詳見圖六) 12、B組份輸送泵  13、泵控製閥  14、升降控製閥

    15、壓力表     16、調壓閥(氣動)   17、B組份壓盤     18、機架



    圖一:SYT4-型雙組份打膠機外形圖



    3備原理



    3.1 SYT4-型雙組份塗膠機液壓工作原理(見圖二)

    A組份膠吸入並增至高壓,B組份膠吸入、送至比例泵增壓,A、B組份相對流量由調比

    機構確定,然後同時送入混合器,充分混合後最後到達塗膠槍,對需要密封的地方塗膠。

    比例檢測閥B組份出口處設有回流閥,沖膠時泄壓用(應將B組份回流閥打開)。

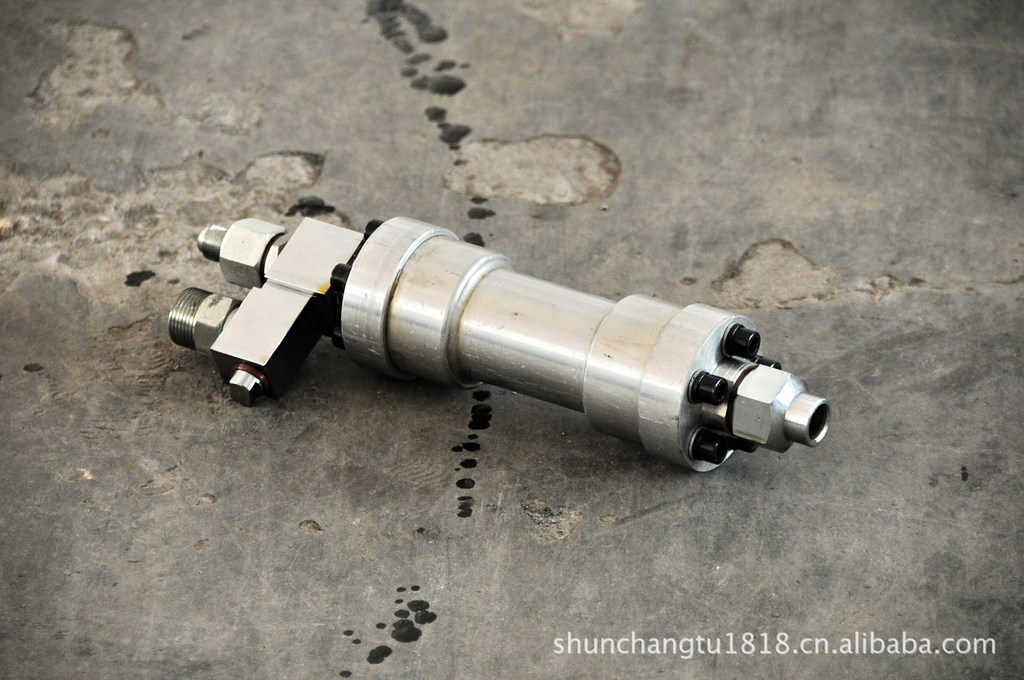

    混合器上設有單向閥,防止A、B組份膠互串,將通道固化堵塞;七天左右應將混合器及其單向閥清洗一次。

             圖二:SYT4-型雙組份塗膠機液壓工作原理圖



    3.2 SYT4-型雙組份塗膠機氣動工作原理(見圖三)

       SYT4-型雙組份塗膠機以壓縮空氣為動力。壓縮空氣在這裡有兩個作用:一是推動A、B泵的氣動馬達運動和調比機構動作(由A泵帶動);二是控製A、B組份泵的升降、進(脫)桶。

    整機設有一個總開關(G3/4"銅球閥);A、B泵各自有一個開關;A、B泵升降機由各自的手動轉閥(即控製箱麵板上升降閥)控製,有“升”、“停”、“降”三個工位;壓盤上有一個手動進氣閥和一個放氣開關(G1/4"銅球閥)。





    圖三:SYT4-型雙組份塗膠機氣動工作原理圖



    3.3 A泵、B泵工作原理(見圖四、圖五)

       A泵和B泵均為雙作用式氣動液壓增壓泵。A泵為機械換向機構,工作原理為:氣動馬達從頂部進入壓縮空氣後,氣缸活塞移動到氣缸上或下接近端部時,與氣活塞連接的活塞桿壓縮換向彈簧,彈簧積蓄能量,活塞繼續前行,到一定位置,換向機構在彈簧的作用下,瞬時推動配氣換向裝置換向,從而使氣動馬達氣缸中的活塞作穩定連續的往復運動。氣缸活塞的力,作用於液壓泵中的柱塞。由於氣缸活塞的麵積比液壓泵中的麵



















    積大,因而使吸入的膠增壓,增壓後的膠通過泵座的接頭輸出。

    B泵為差壓式機械換向機構,工作原理為:氣動馬達從頂部進入壓縮空氣,如進入氣缸下腔,則上腔與大氣連通,壓縮空氣作用於活塞的力(為氣缸麵積的一半,因為要除去占氣缸一半麵積的柱塞桿的麵積),使活塞帶動液壓泵中的活塞桿及柱塞向上運動,當氣缸活塞移動到氣缸上接近端部時,與氣活塞連接的柱塞桿壓縮換向彈簧,彈簧積蓄能量,活塞繼續前行,到一定位置,換向機構在彈簧的作用下,瞬時推動配氣換向裝置換向,從而使壓縮空氣同時進入氣缸的上腔和下腔。由於上腔有效麵積是下腔有效麵積的兩倍,因而壓
