結構特點：

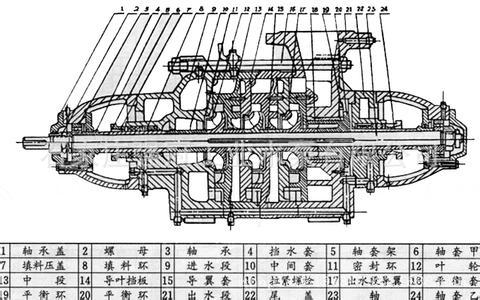

    D型泵系臥式、單級、分段式多級離心泵，吸入口為水平方向，吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯結成一體，並根據泵的揚程選擇泵的級數。

      該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定，軸上零件通過平鍵和軸螺母堅固使之與軸聯為一體。整個轉子由兩端滾動軸承和滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡，並且在泵端安裝有平衡盤磨損指示器，以監視平衡盤磨損情況。

      泵的進水段、中段、出水段之間的密封麵均采用密封膠或"O”形圈密封，轉子部分和固定部分之間裝有密封環和導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換。

      軸的密封形式有機械密封和填料密封兩種，泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷、或水潤滑的作用，在軸封處裝有可更換的軸套，以保護泵軸。

      泵在運行中允許轉子在泵殼中軸向遊動，該型泵一般采用滾動軸承、乾油潤滑結構（D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、乾油潤滑結構）。

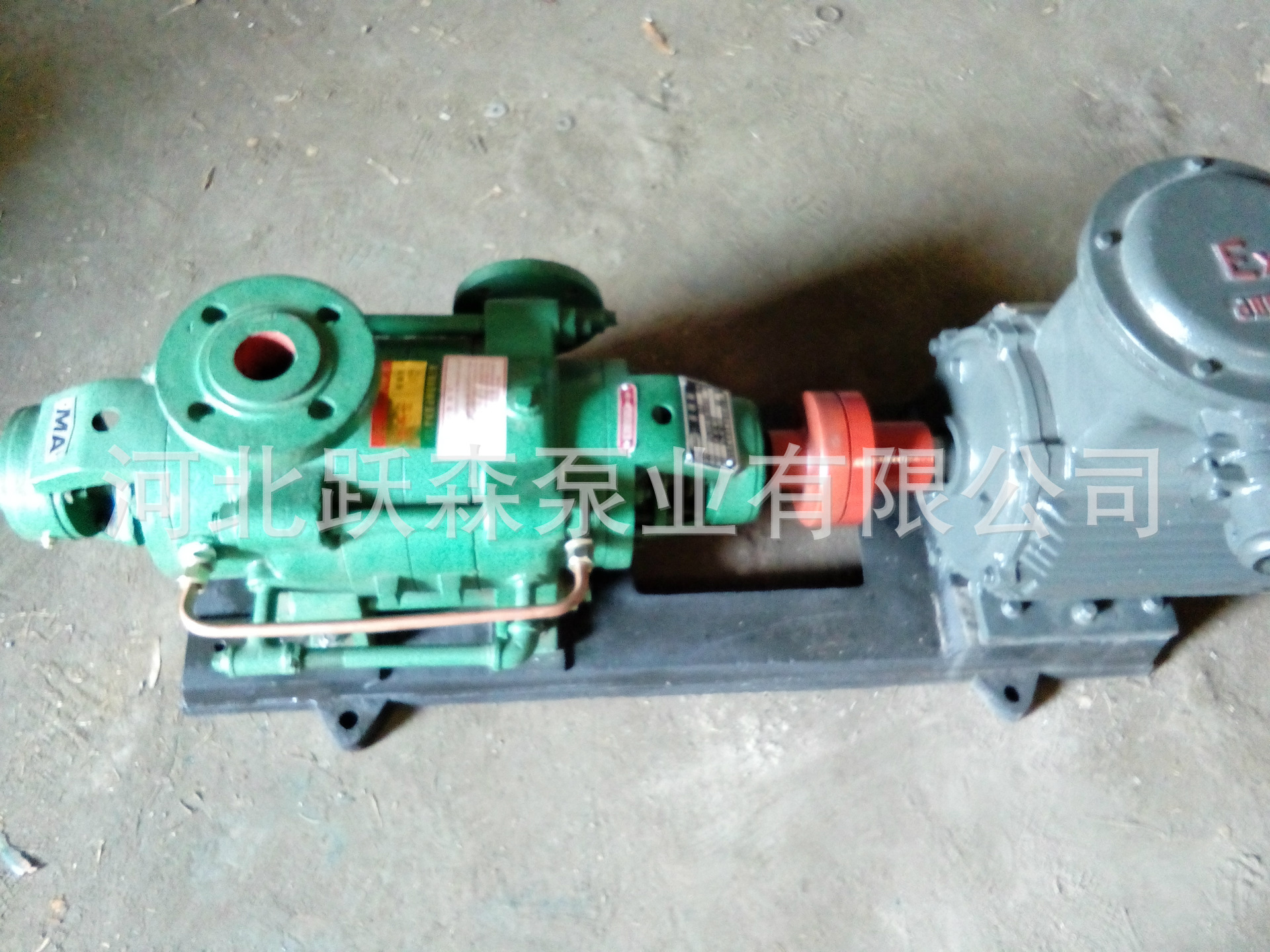

      該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。

配套電機：電機常歸配置為Y系列電機。對含有可燃易爆氣體的礦井下運行的泵，必須采用防爆電機並要求具有相應的防護等級和防爆標志。

D型多級離心泵技術參數：
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa
