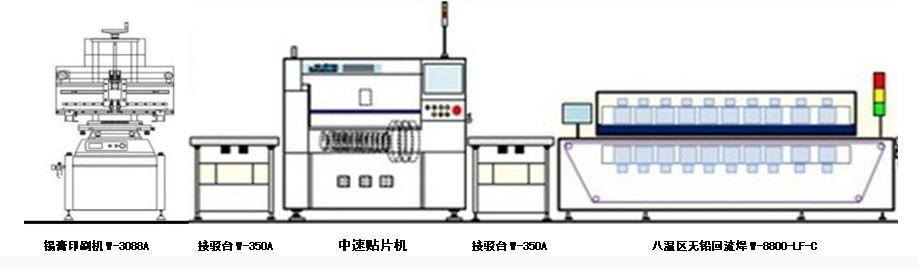

小批量自主LED產品國產貼片機SMT生產線方案
整線配套產品 | 數量 | 整條線投入預算費用：人民幣：5萬元 |
1.2米LED手動印刷機 | 1臺 |
|

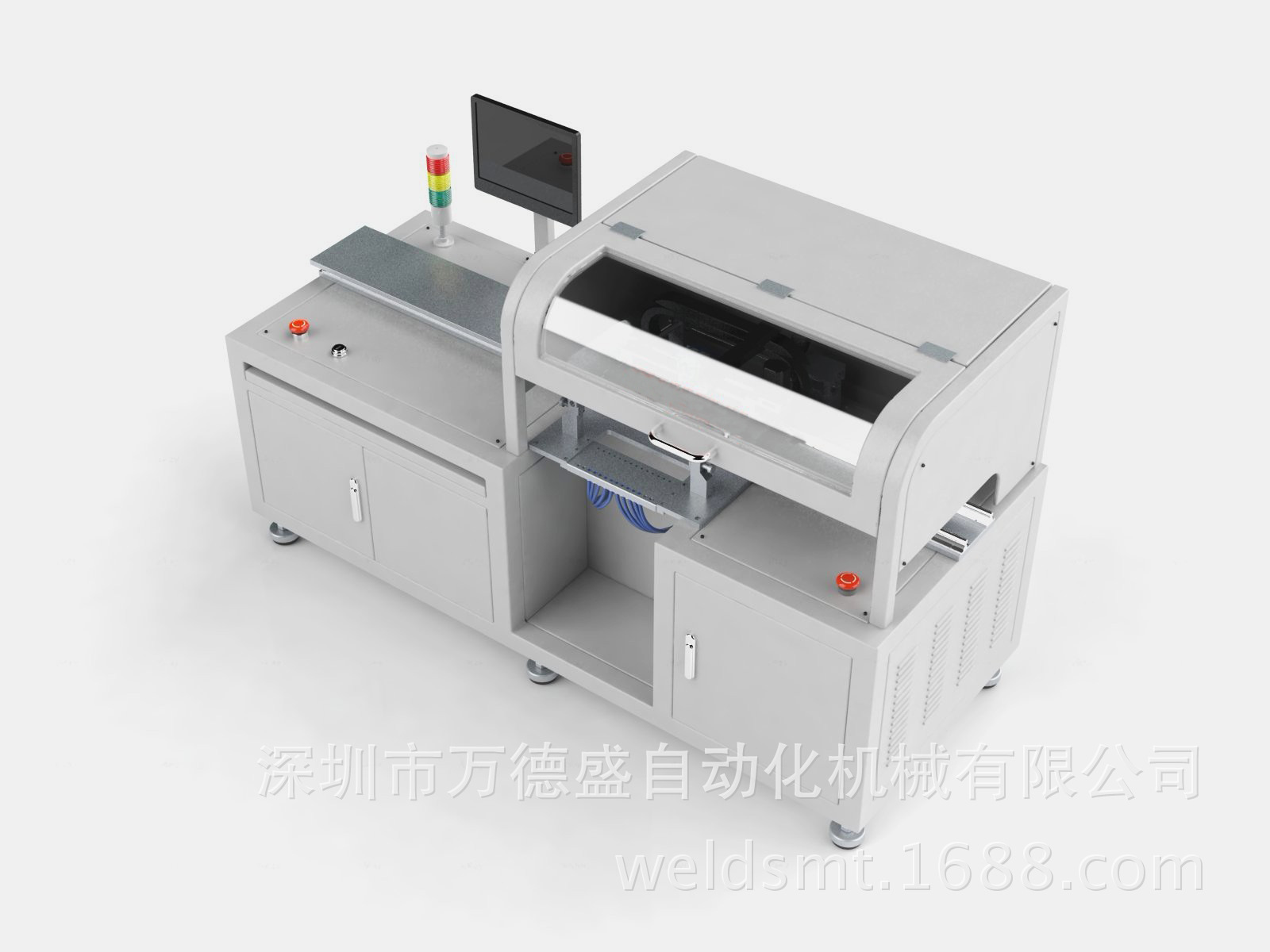

LED國產貼片機WDS-1200A | 1臺 |
|
8*4MM、12MM、16MM、 | 以產品原件定數量 |
|
經濟型無鉛六溫區回流焊W-F635-LF | 1臺 |
|
整線實際貼裝速度 6000 點/每小時 （3014、3528、5050、大功率燈等LED產品）
對應產品：充電器電源產品、LED產品。其他
生產線輔助材料設備： □激光鋼網 □無鉛/有鉛錫膏 □錫膏攪拌機 □螺桿式空壓機 □貼片機飛達（8*2mm/8*4mm/12mm/16mm/24mm/32mm） □震動飛達 □IC托盤 □吸嘴 □飛達車 □料盤架
LED國產貼片機WDS-1200A評估方案：
A.設備能力B.功能特點主要技術參數評估：
參數專案 | 參數 | 備註 | |
設備型號 | WDS-1200A貼片機 | ||
生產種類 | LED日光燈管、軟燈帶、模組、顯示屏等多種LED應用產品 |
| |
產品功能 | 實現多種表麵型LED、大功率LED及貼片電子原件的全自動貼裝 | ||
最大貼片速度 | 9000CPH |
| 0.35SEC/CHIP |
操作界麵 | 全中文彩色操作界麵 （可切換英文操作界麵） |
| 1.軟件自主研發，永久免費更新。 2.可依客戶需求變更軟體設計以符合多樣化操作需求（修改費用另計）。 |

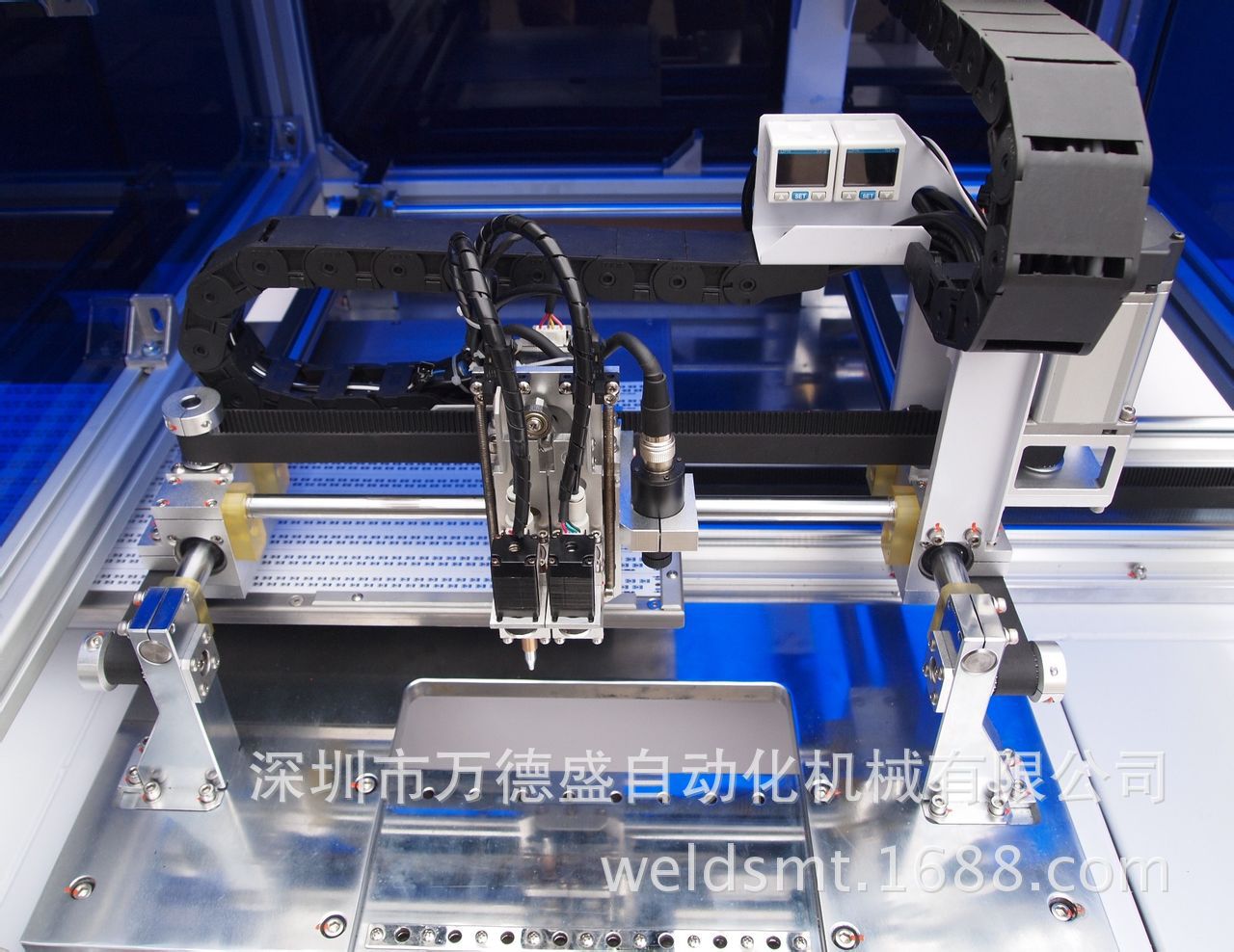

設備細節圖片 | 導軌導向
單頭貼裝
| ||
設備介紹 | WDS | 備註 | ||
設備型號 | WDS-1200A貼片機 | |||
| 功能特點 | u 貼裝種類：可貼裝0603到7070等所有規格SMD LED組件的貼裝。並且除瞭所有平麵型LED以外，其他的平麵電子元器件（如電阻、電容等）以及大功率LED皆可生產。 u 定位精確：使用最方便的定位銷、基板原點對位的方式定位，定位精確（精度小於0.25mm）。貼裝角度范圍0-360°，精度0.15°。 u 高性價比：LED照明燈具專用型設計，在保證速度與精確度的同時降低瞭生產成本，超高性價比使成為LED應用照明企業的最佳選擇。 u 貼裝尺寸：長1200”×寬310”mm的大尺寸貼裝范圍使擁有瞭更廣泛的應用范圍和更高的貼裝效率。 u 配套軟件：界麵簡潔大方，功能實用，視覺軟件在線編程，軟件中顯示拼版中所有座標點，並對其中的座標進行微調，實現高精密貼裝，不用手動輸入元件座標，操作簡便，結合眾多LED廠傢的實際需求自主研發設計。 u 良好穩定性：所以核心配件均采用原裝國外進口，保證使用壽命的同時，增加機器的穩定性。（松下伺服電機、松下步進電機、臺灣HIWIN導軌、CKD電磁閥等） | ||
產能預估 (20 HOURS) | 日光燈：3528（288chip）——800根/天 5050（144chip）——800根/天 軟燈帶：3528（60chip/meter）——3500米/天 5050（60chip/meter）——3600米/天 | |||
我們的優勢：
- 質量優勢：專業製造、十年以上的行業經驗、雙視覺系統、貼片更精準；
- 管理優勢：程序簡單化、作業標準化；
- 采購優勢：廠傢直銷、貨真價實；
- 交期優勢：整機待發、隨時交貨；
- 保質優勢：免費保修一年、終身維護；
- 服務優勢：接到通知，問明情況，立即出發，24小時全天候待命；
