    氣動分度盤 自動轉盤 工位分度盤36等分任意分割廠傢製作;
    商品代碼: 4090170
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    供應分度盤/分割器/氣動分度盤/液壓分度盤/供應氣動分度盤/氣動分度盤/氣動分度盤/精密氣動分度盤/臺灣分度盤/氣動分度盤/精密氣動分度盤/油壓分度盤/氣動轉盤/非標轉盤分割器/機床分度盤

    產品技術描述:

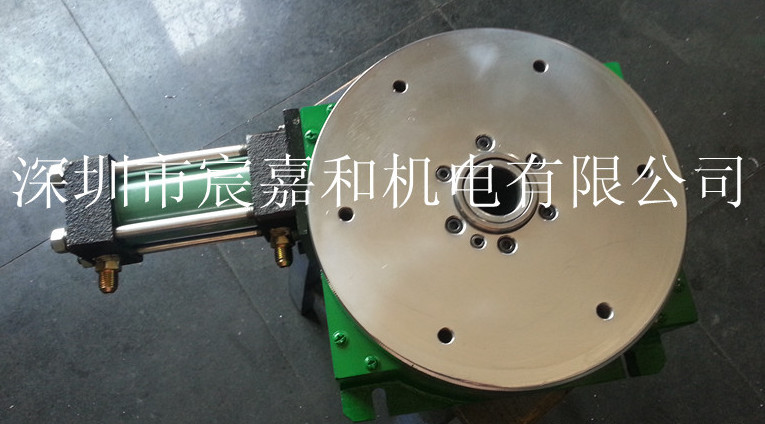

    適用機床:數控機床,CNC數控加工,自動化設備,打孔攻牙,超音波焊接,燙金,移印絲印,鉚接等自動化設備配合形成自動加工生產。氣動分度盤又名氣動分割器、氣動轉盤。氣動轉盤可替代凸輪分割器,將一個圓周分割為預定的標準等分,一般為2、4、6、8、12、16、24等,特殊等分可根據客戶要求訂製。

    產品屬性介紹:

    相比凸輪分割器、氣動轉盤有如下優點:

    1.結構簡單、控製簡單,凸輪分割器需要配備馬達,剎車離合,占有空間非常大,而氣動轉盤隻用氣缸驅動,占用空間小,安裝非常方便。

    2.凸輪分割器適用於固定工位時間,不停止的工作場合,因此顯得效率較高,如果每個工位的時間不固定,需要頻繁啟停的場合,就不太適合。氣動分度盤每一次動作需要控製充發出指令,每個動作均可按實際機臺工作狀況而動作,因此壽命較長。

    3.氣動轉盤精度不高,這其實是一種認識上誤區,氣動轉盤內部的定位部件結構相當結實,磨損小,沒有累積誤差,定位部件即使有磨損,也不會影響它的重復精度。

    4.氣動轉盤能承受沖擊嗎?能,我們的特殊設計,能將沖擊力轉到結實的底座上,因此能適用到一些重型切削加工上。

    5.我們目前有型號有CJH-140、CJH-180、CJH-250、CJH-320適用於鉆孔、攻牙、超聲等分加工、部槽等各種場合

    宸嘉分度盤優勢

    1.專利自鎖機構設計,可有效防止轉盤回轉,回轉精度到0.02mm;

    2.獨傢結構設計,可有效保證在圓盤工作時跳動小於0.02mm;

    3.合理設計,可有效解決轉盤轉動時的線路,氣路佈局;

    控製方式;

    1.氣壓、油壓、信號或電氣信號配合(電磁閥、PLC)控製回路,整套即可使用。

    精度正負15 秒,(0.02 高速的精度)不會有誤差生成。

    2.分度盤運動狀態時,分度盤麵依照工藝需求分割等份旋轉,盤麵無升降起伏變化。

    3.反應速度快,可與攻牙機、鉆床、鉚釘機、超音波、燙金、絲印、移印、CNC數控加工或其它工作機配合,形成自動生產、加工、組裝。

    4.其工作位調整簡單,標準等份有4、6、8、12、24、48 等,特殊分割可另行製造 分度盤旋轉盤麵可根據工藝需要在360°范圍內,順時針或逆時針方向依次轉動。

    5.負載後慣性大時,亦無移位之現象。

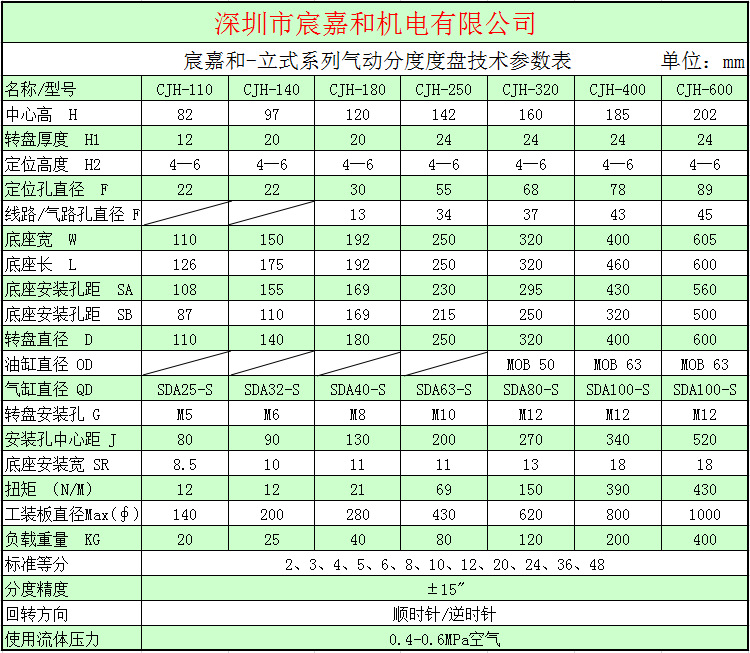

    參數說明:

    $`1WERH@YN5CJ$N$EC7(`OB

    操作說明;
    1、IT立式轉盤HT臥式轉盤氣動分度盤,將手動閥或電磁閥進氣口接到氣缸的進氣口,手動閥或電磁閥的回氣管接氣缸到回氣口。

    OT油壓分度盤,將手動閥或電磁閥進油口接到油缸的進油口,手動閥或電磁閥的回油管接油缸缸到回油口。

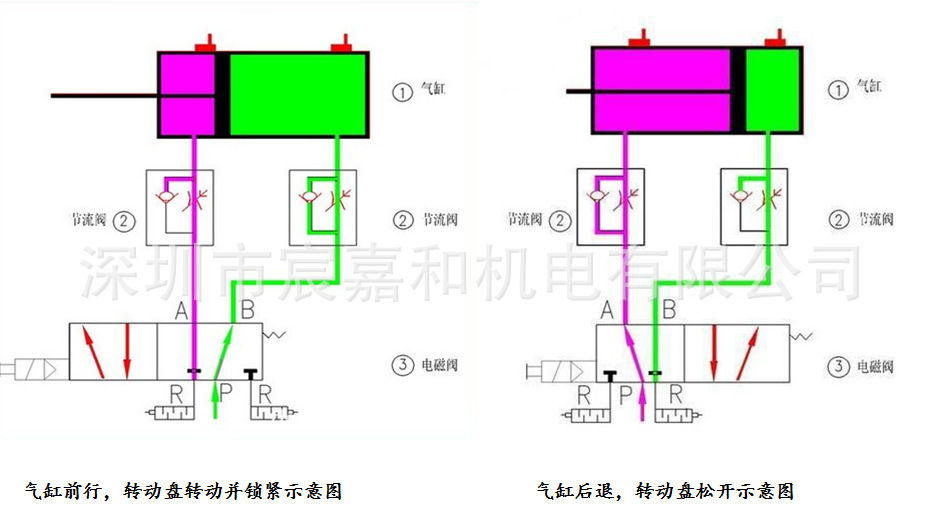

    2、IT,HT氣動分度盤,接通通氣源,開通手動閥或電磁閥,使進氣管通氣,氣缸前行到達鎖緊狀態,如裝有磁應線到此鎖緊碰感應線燈會亮起,見鎖緊狀態圖。

    OT油壓分度盤,接通油路,開通手動閥或電磁閥,使進油管通油,油缸前行到達鎖緊狀態,如裝有磁應線到此鎖緊碰感應線燈會亮起,見鎖緊狀態圖。

    3、正常加工處理。

    4、IT,HT氣動分度盤,加工完畢,改變閥門進氣方向,此時在壓縮空氣從回氣口進入氣缸,推動氣缸回退,如裝有磁應線,此時;回退磁感應線會亮起,見退回狀態圖。

    OT油壓分度盤,加工完畢,改變閥門進油方向,此時在油壓從回氣口進入油缸,推動油缸回退,如裝有磁應線,此時;回退磁感應線會亮起,見退回狀態圖。

    5、等待下組指令,重復1-4次動作。

    undefined

    undefined

    undefined

    T2jbMjXoJXXXXXXXXX_!!191759655


    8_副本

    本公司專業生產製造各種分度盤 、氣動分度盤、油壓分度盤、精密分度盤、凸輪分割器、間歇分割器、數控分度盤、液壓分度盤,歡迎來電詳談手機:18948728632 王‘S

    TEL:0755-29620550     QQ:2030528680

    E-mial:chenjiahe_tech163.com
