用途說明

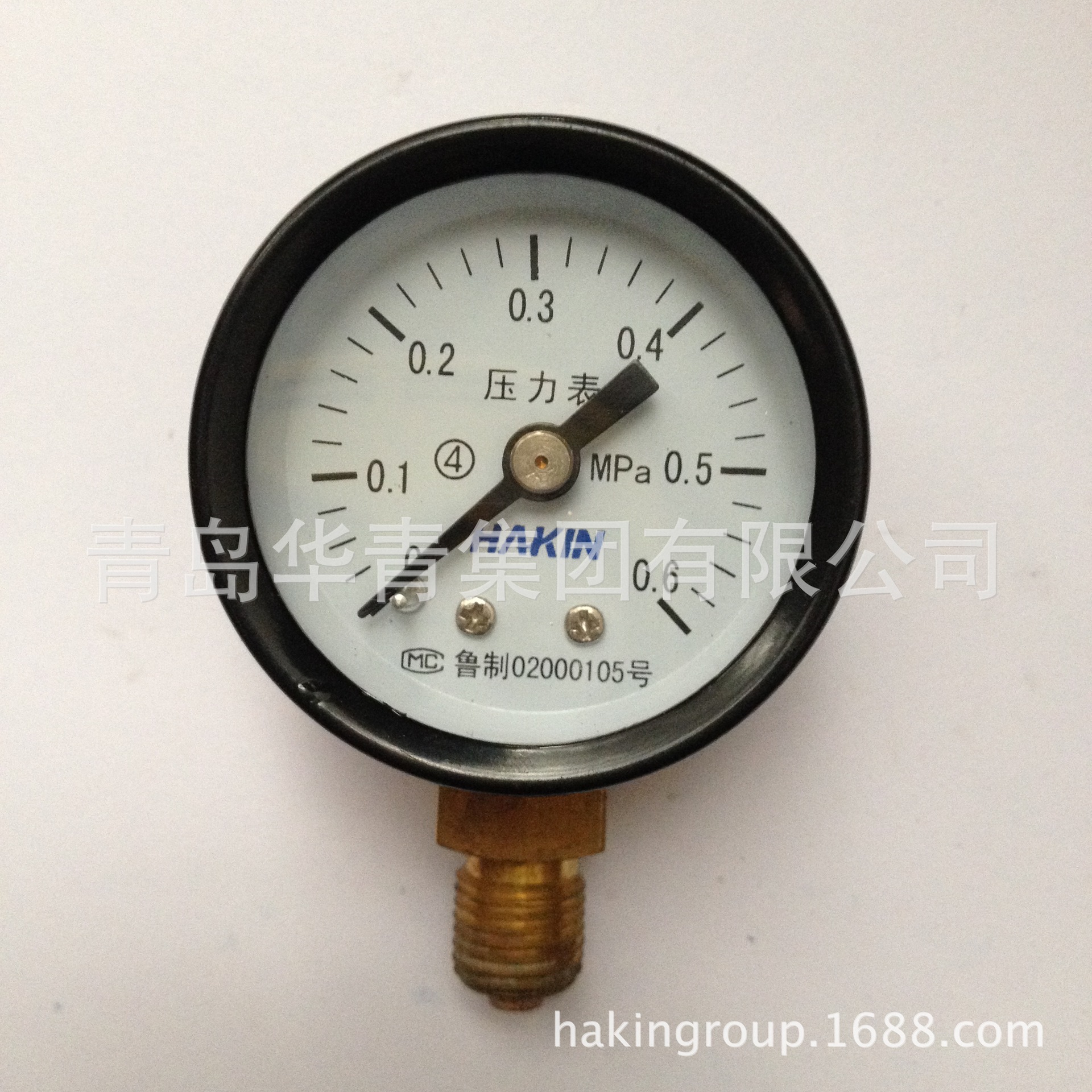

一般壓力表適用於測量無爆炸危險、不結晶、不凝固及對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
結構圖
| 一般壓力表部分技術指標 | ||||
名稱/類型 | 型號 | 精度等級 | 測量范圍 | 使用環境條件/溫度影響 |
一般壓力表 | Y-40 | 2.5 | 0～0.06；0～0.1；0～0.16；0～0.25 0～0.4；0～0.6；0～1；0～1.6 0～2.5；0～4；0～6；0～10；0～16 0～25；0～40；0～60；0～100 -0.1～0.06；-0.1～0.15；-0.1～0.3 -0.1～0.5；-0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0 | -40～+70℃； 相對濕度≤85% 使用溫度如果偏離 25±5℃時，其溫度 附加誤差≯0.4%/10℃ |
Y-60 | 2.5 | |||
Y-100 | 1.6 | |||
Y-150 | 1.6 | |||
Y-200 | 1.6 | |||
Y-250 | 1.6 | |||
徑向帶後邊 | Y-60T | 2.5 | ||
Y-100T | 1.6 | |||
Y-150T | 1.6 | |||
軸向帶前邊 | Y-60ZT | 1.6 | ||
Y-100ZT | 1.6 | |||
Y-150ZT | 1.6 | |||
軸向無邊 | Y-40Z | 2.5 | ||
Y-60Z | 2.5 | |||
Y-100Z | 1.6 | |||
Y-150Z | 1.6 | |||
| 一般壓力表尺寸表 | |||||||||||
型號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
Y-40 | ø40 | M10×1 | ø2.5 | 10 |
| 38 | 24 |
|
| 8.5 | 2 |
Y-40Z |
| 40 | 24 |
|
| 0 | |||||
Y-60 | ø60 | M14×1.5 或M10×1 | ø5 | 14 |
| 56 | 30 |
|
| 12 | |
Y-60Z |
| 58 | 30 |
|
| 0 | |||||
Y-60T | 72 | 56 | 30 | ø4.5 |
| 13 | |||||
Y-60ZT | 53 | 30 | ø4.5 | 24 | 0 | ||||||
Y-100 | ø100 | M20×1.5 | ø6 | 20 |
| 90 | 44 |
|
| 18 | |
Y-100Z |
| 85 | 44 |
|
| 30 | |||||
Y-100T | 118 | 115 | 45 | ø5.5 |
| 18 | |||||
Y-100ZT | 92 | 44 | ø5.5 | 39 | 30 | ||||||
Y-150 | ø150 |
| 115 | 48 |
|
| 18 | ||||
Y-150Z |
| 92 | 47 |
|
| 30 | |||||
Y-150T | 165 | 115 | 48 | ø5.5 |
| 18 | |||||
Y-150ZT | 92 | 47 | ø5.5 | 41 | 30 | ||||||
Y-200 | ø200 |
| 146 |
|
|
| 18 | ||||
Y-250 | ø250 |
| 167 | 50 |
|
| 18 | ||||
尺寸圖
註：所有型號可根據客戶要求定制。
-------------
