防腐石英管液位計 PP玻璃管液位計 玻璃管液位計及配件

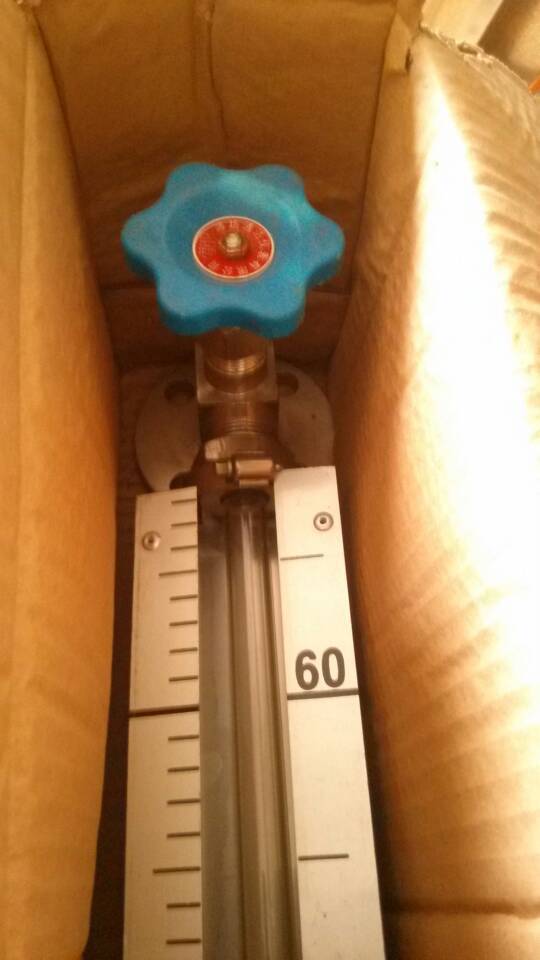

HG5型玻璃管液位計是就地式液位測量機表，它主要用於直接指示各種罐、塔、
槽、箱等容器內介質液位的高度。機表上下閥都裝有PN1.6MPa DN20的法蘭，通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接讀得容器內介質液位的高度。

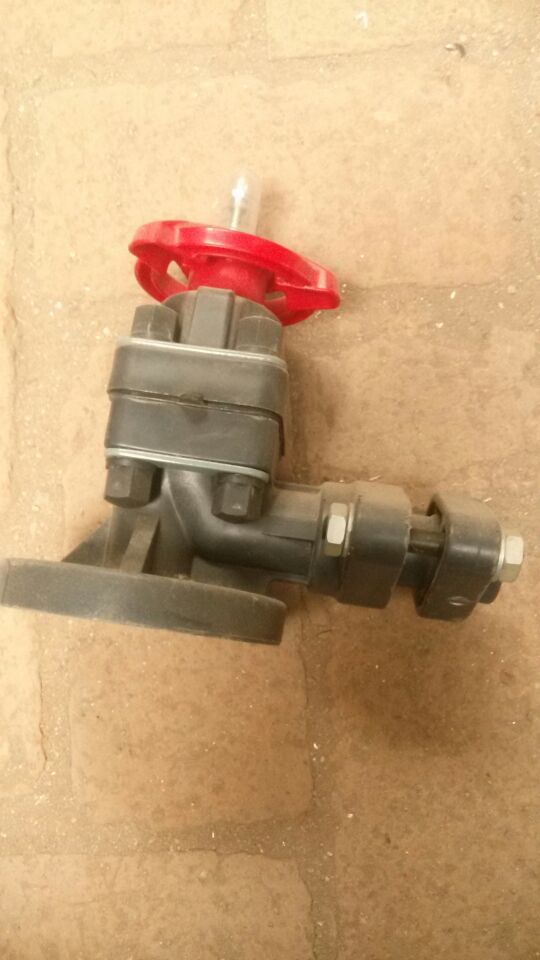

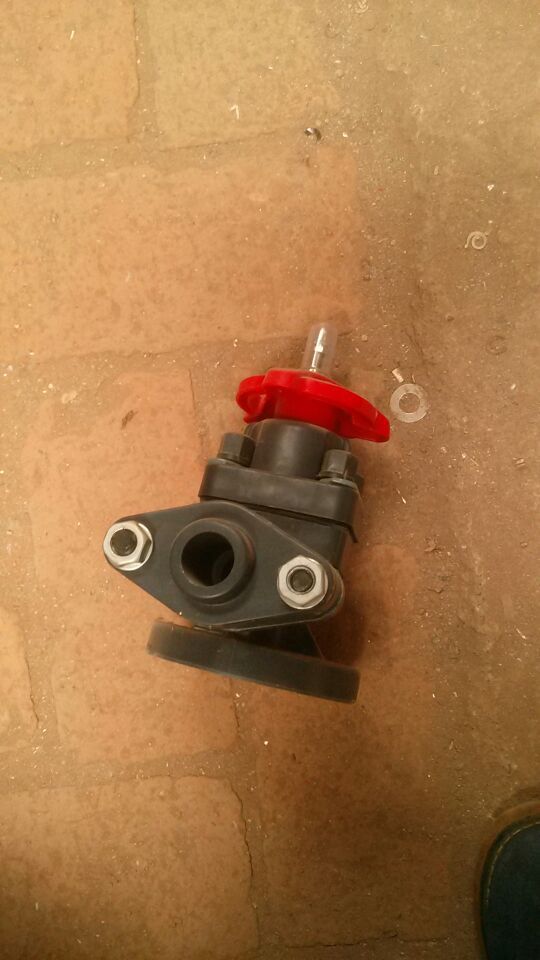

機表兩端裝有針型閥，針型閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器內壓力作用下自動關閉針型閥通道，以防止容器內介質外流。
主要技術參數
測量范圍：300 ，500，600，800，1000，1200，1400，1700mm；
工作壓力：≤1.6 MPa；
鋼球自封壓力：≥0.3MPa；
伴熱蒸汽壓力：≤0.6 MPa；
伴熱蒸汽夾套接頭:G1/2"(外螺紋)；
接液材質：碳鋼或1Cr18Ni9Ti 。
工作溫度：-20～250 ℃
連接法蘭：JB/T82-94 PN1.6 DN20凸麵法蘭
若采用其他法蘭標準(如GB、ANSI、HGJ等)請用戶在訂貨時註明。
安裝中心距L和標尺刻度L1的關系
型號規格

D－不保溫型 W－保溫型 Ⅰ－碳鋼 Ⅱ－不銹鋼 A－平麵法蘭 B－凸麵法蘭
訂貨須知：訂貨時請提供下列數據
型號規格、測量范圍、工作壓力、工作溫度、材質要求。
