◆ 型 號：UHZ-512C12E
◆ 參 數：UHZ-517C12E、高溫高壓型、≤520℃、≤1500LB、BK-1/Ex三磁開關、可捆綁磁致伸縮液位變送器
產品概述

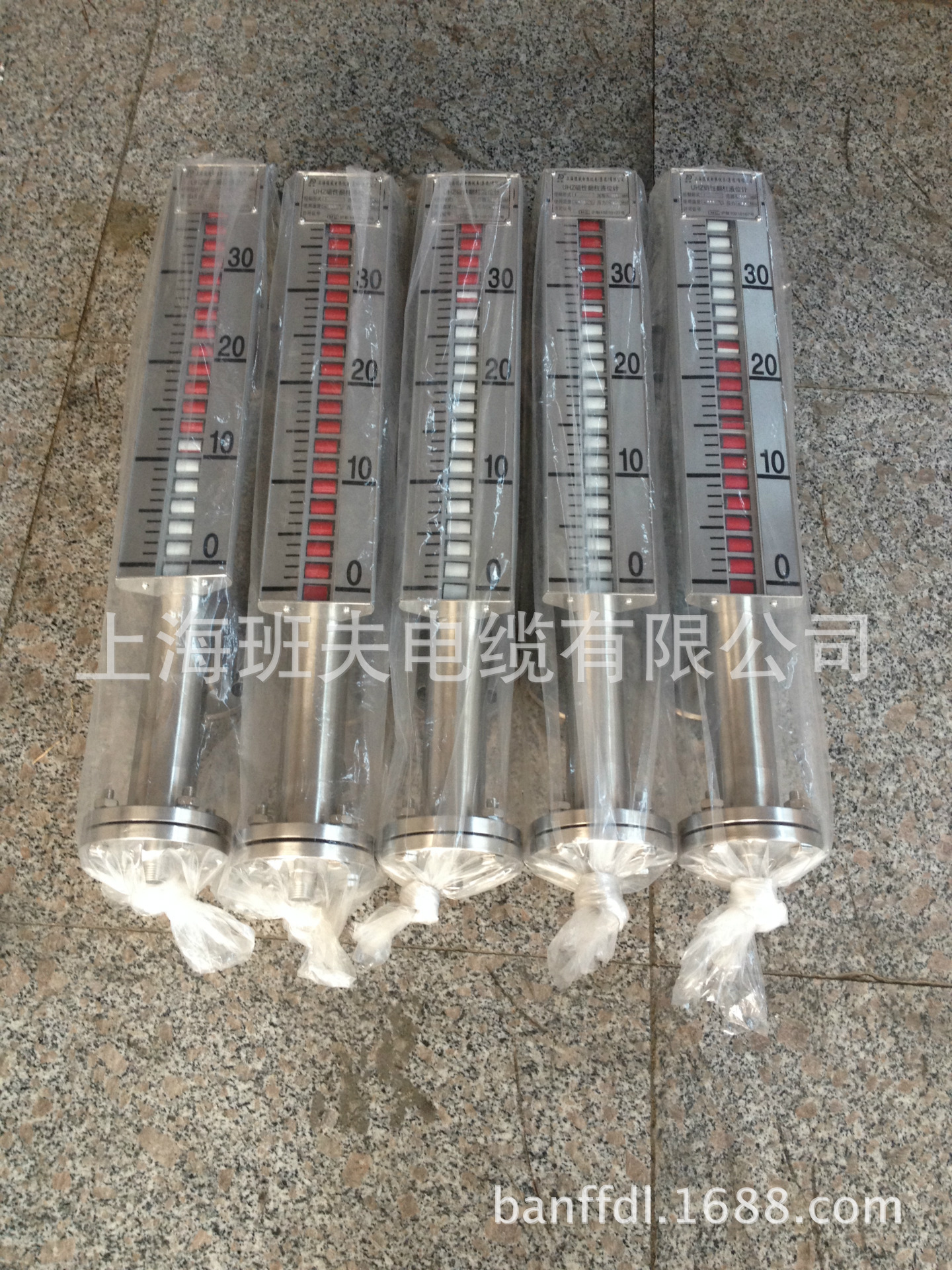

UHZ-517C12E高溫1500LBS磁性翻柱液位計適合高溫高壓容器內液體介質的液位測量。除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。
結構原理
液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降(見圖一)。浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°;當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。精密的紅白磁性翻柱，普通型(常溫)采用塑料樹脂；高溫型采用精密氧化鋁陶瓷燒結工藝，鎧入高溫永久磁鋼耐溫可達520℃。
UHZ-517T系列頂裝式磁翻柱液位計是一個立管通過過程連接安裝在罐的頂部，與浮子及其連桿相連，磁子系統中的永磁體的磁場將下麵罐體的液位變換到罐體之上，磁耦合傳遞到頂上主管外的磁性翻柱指示器單元、遠傳變送器和開關等。
產品選型
UHZ-517□□□ | 磁翻柱液位計 | |||||||||||
| O | 盲板法蘭，不配排污閥 | ||||||||||
L | 液位計底部配排污閥 | |||||||||||
| G | BK-1Ex三磁驅動液位開關 | ||||||||||
GH | BK-1Ex高溫型四磁液位開關 | |||||||||||
| □ | 控制點數（液位開關數量） | ||||||||||
| R | LB型變送器，輸出信號4~20mA 兩線制 | ||||||||||
R1 | LB型變送器，HART通訊，輸出信號4~20mA 兩線制 | |||||||||||
R2 | AT200磁致伸縮液位變送器，輸出兩線制4~20mA | |||||||||||
R3 | AT201磁致伸縮液位變送器，輸出三線制4~20mA | |||||||||||
R4 | AT202高溫型磁致伸縮液位變送器，兩線4~20mA | |||||||||||
R5 | AT203高溫型磁致伸縮液位變送器，輸出三線制4~20mA | |||||||||||
| D | 隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 | ||||||||||
E | 本安型 ExibⅡCT4~T6 | |||||||||||
EF | 本安型帶安全隔離柵 | W | 加寬型磁翻柱麵板 | |||||||||
| J1 | 活動式加熱夾套 | J2 | 套管型加熱夾套 | ||||||||
J3 | 盤管型伴熱裝置 | J4 | 深度真空絕熱保溫夾套 | |||||||||
J5 | 深度真空絕熱保溫夾套&復合式加熱夾套 | |||||||||||
J6 | 自限溫電熱帶伴熱裝置 | |||||||||||
| □□□□ | 安裝高度mm（側-側安裝無此項） | ||||||||||
| □□□□ | 測量范圍（M） | ||||||||||
| □□□□ | 介質密度kg/m3 | ||||||||||
| □□□ | 標稱壓力 Mpa/LB | ||||||||||
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ |
| |
UHZ-517C10 | L | G | 2 | R | D | J1 | 1500 | 1200 | 810 | 20 | 選型舉例 | |
UHZ-517C10型磁翻柱液位計；底部配排污閥；配兩隻BK-1/Ex三磁驅動開關；配隔爆型LB變送器；配活動式加熱夾套；安裝高度1500mm；測量范圍1200mm；介質密度810kg/m3；標稱壓力為20Mpa/LB |
| |||||||||||
