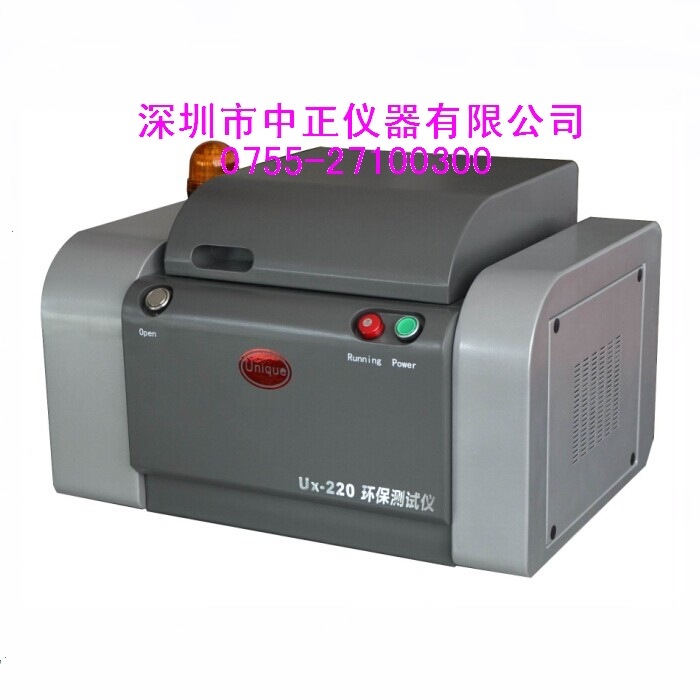

技術參數

1、 儀器尺寸：640(W)x474(D)x412(H)mm

2、 樣品腔尺寸：

小樣品腔：300*300*100mm；

&nb sp;             大樣品腔：無限製，小於30公斤

3、 重量：約48Kg

4、 工作環境溫度：溫度15—30℃

5、 工作環境相對濕度：≤85%（不結露）

6、 可分析元素範圍： Cl-U

7、 最低檢出限：Cd/Cr/Hg/Br≤2 ppm ,Pb≤5ppm,Cl≤50ppm

8、 測量時間：200-400s ( 系統自動調整)

9、 最佳分辨率：149±5eV

10、 輸入電源：AC220V~240V，50Hz

11、 額定功率：350W

3.1  探測系統

1 、探測器

類型：電製冷Si-PIN探測器

(採用PIN結構的高性能電致冷半導體探測器)

規格:

Be窗厚度：1mil

DC5V電源供電，USB超高速信號輸出，

6平方麵積晶體，信號處理穩定快速；

最佳分辨率能達到149eV；

2 、信號處理系統DP4 （與探測器高度集成）

放大器增益自動調整；

脈衝成型時間自動調整；

MCA通道數最高可達8K；

每一通道總計數可達24位（16.7M）

3.2 X 光管

圖   片

電    壓: 0 ~ 50 kV

最大電流: 1.0 mA

最大功率: 50 W

燈絲電壓: 2.0V

燈絲電流: 1.7 A

射線取出角：12 °

靶    材：Mo

Be窗厚度：0.5mm

3.3  高壓電源

圖   片

輸入電壓: DC +24V±10%

輸入電流：4.0A（最大）

輸出電壓: 0 -50KV & 1mA

最大功率：50W

電壓調整率：0.01 % （從空載到滿載）

電流調整率：0.01% （從空載到滿載）

紋波係數：0.1% （PP值）

8小時穩定性：0.05%

3.4  微動平台與高分辨率CCD

載物測試平台，配有微調裝置，可方便的實現檢測物的定位與檢測區域的調整。

130萬像素的CCD攝像頭，可有效的實時觀察測試區域狀況，並拍下物料照片，作為檢測報告的組成部分。

3.5  大樣品腔

小樣品腔尺寸(閉倉門測試)：300*300*100mm

大樣品腔尺寸(開倉門測試)：無限製，部分取代手持式功能

3.6  散熱系統

高效三維散熱系統，大幅度提供儀器的可靠性、穩定性

3.7  防輻射安全系統

三重射線防護系統（軟件、硬件、迷宮式設計），開蓋測試自動警示系統。

4.1  儀器操作軟件功能

1 、功能

1、可以對RoHS指令中的五種有害元素（Pb，Cd，Hg，Br，Cr，Cl）進行精準測試；

2、元素分析範圍：從氯(Cl)到鈾(U)，ppm量級；

3、分析方法：綜合應用經驗係數法、基本參數法；

4、分析報告：多種語言格式(簡體中文繁體中文英文等)及文檔格式報告，如Excel、

PDF等，預設標準模板，用戶還可以自定義模板格式，所有文檔可自由打印和保存；

5、數據自動保存：所有樣品測試後的數據均會自動保存，測試結果具有可追溯性；

6、穩定性自檢功能：可即時對儀器當前穩定性進行自動檢測；

7、操作界麵多語種:英語、簡體中文、繁體中文等。

2 、特點：

1、預置多條工作曲線，涵蓋金屬、PE、PVC、鋁鎂、焊錫、銅合金等基體類型可滿足用

戶常規測量的要求；

2 、提供開放式工作曲線平台，用戶可以自由配置工作曲線以及任意添加標樣數據，以滿

足更高測試度的要求，或適應環保指令的後期擴展；

  3、人性化的軟件界麵與操作方法，使用獨有圖形顯示技術，既方便又直觀；結合大量操作經驗優化操作步驟，極大方便用戶；

4、精確的數據處理方式：以基本參數法為依據精確配置的濾光片系統大幅提高峰背比，

結合一系列先進的光譜處理方法，極大提高特徵譜線的檢出精度，以此為依據用經驗係數

法再做進一步校正，使測試數據達到極高的精密度和準確度；

5、數據管理：由數據庫支持的專業化報表生成、查詢打印、操作員分級授權等功能極大方便企業管理；

6、完善的安全連鎖功能：配合硬件電路的防護措施，在不安全的操作發生時自動切斷X

射線確保操作員不受傷害;

7、智能化軟件保護，避免不當操作對光譜儀的損傷，延長儀器使用壽命。

4.2 RoHS  分析軟件

1、針對現有環保指令的五種有害元素、無鹵要求及玩具指令中的有害元素，優化光路系統後可測試Cl元素；

2、在開放式工作曲線平台的支持下，用戶可以從容應對各種環保指令測試的擴展。

5.1  計算機 （標配）

CPU：P4計算機

內    存：2G

硬盤內存：500G

顯示器：17英寸

5.2  噴墨打印機 （標配）

彩色噴墨印機

六、儀器的其它項目配置

圖片

樣品杯         2個     ;    標配

測試薄膜       50片       標配

保險管          五個       標配

七、儀器的標準物質配置

圖片

歐盟標準ERM ^® -EC680K   一個   ;      標配

歐盟標準ERM ^® -EC681K 　一個        標配

銀校準樣品          　一個        標配

八、隨機配備的技術資料

保   修   卡       一份         ;   標配

合   格   證      一份            標配

儀器操作手冊       一本         ;   標配

輻射安全檢測報告   一份           標配
