加工定製:是
品牌:國產
型號:SYD-2801E
測量範圍:(0～600)針入度
測量精度:25℃±0.1℃
分辨率:0.01㎜
電源電壓:AC（220±10％V）,50Hz
用途:鑑定瀝青的粘稠程度

一、用途及適用範圍

SYD-2801E針入度試驗器是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0604-2011《瀝青針入度試驗》所規定的要求設計製造的。

本儀器主要適用於測定道路石油瀝青、改性瀝青針入度以及液體石油瀝青或乳化瀝青蒸發後殘留物的針入度。其標準試驗條件如下：

瀝青試樣置於25℃±0.1℃的恆溫浴，荷重為100克±0.05克的標準針，在無明顯磨擦下垂直運動，在5秒鐘內垂直貫入瀝青試樣的深度稱為瀝青針入度，以鑑定瀝青的粘稠程度。瀝青的針入度越大，說明瀝青的粘稠度越小，瀝青就越軟。

本儀器也可用於固體細粒、粉劑、膠體、凍體等材料，以及乳酪、糖膠、牛油、麥其淋、奶油、發酵體等食品原料檢驗，在食品工業、交通公路工程及其他工業部門都可廣泛應用。



二、儀器技術指標及參數

1、測量範圍：       (0～600)針入度；

2、分辨率          0.01㎜；

3、針入時控：      可分別選擇5秒或60秒，時間誤差小於±0.1秒；

4、加熱器功率：     200W；

5、控溫精度：      25℃±0.1℃（注：環境溫度應不高於20℃）；

6、控溫方式：      高精度數字溫控儀；

7、恆溫浴：        為硬質玻璃缸，浴液；

8、標準針：        2.5g±0.05g, 符合T 0604-2011的規格要求；

9、支架升降架：&nb sp;    粗調、細調雙重升降調節機構,便於針尖對準試樣平麵；

10、工作電源：     AC（220±10 ％V）,50Hz；

11、外形尺寸：     280mm×350mm×700mm（長×寬×高）；

12、其它：         配有冷光源和反光鏡，方便使用和操作。



三、主要結構與特點

1 、結構特點

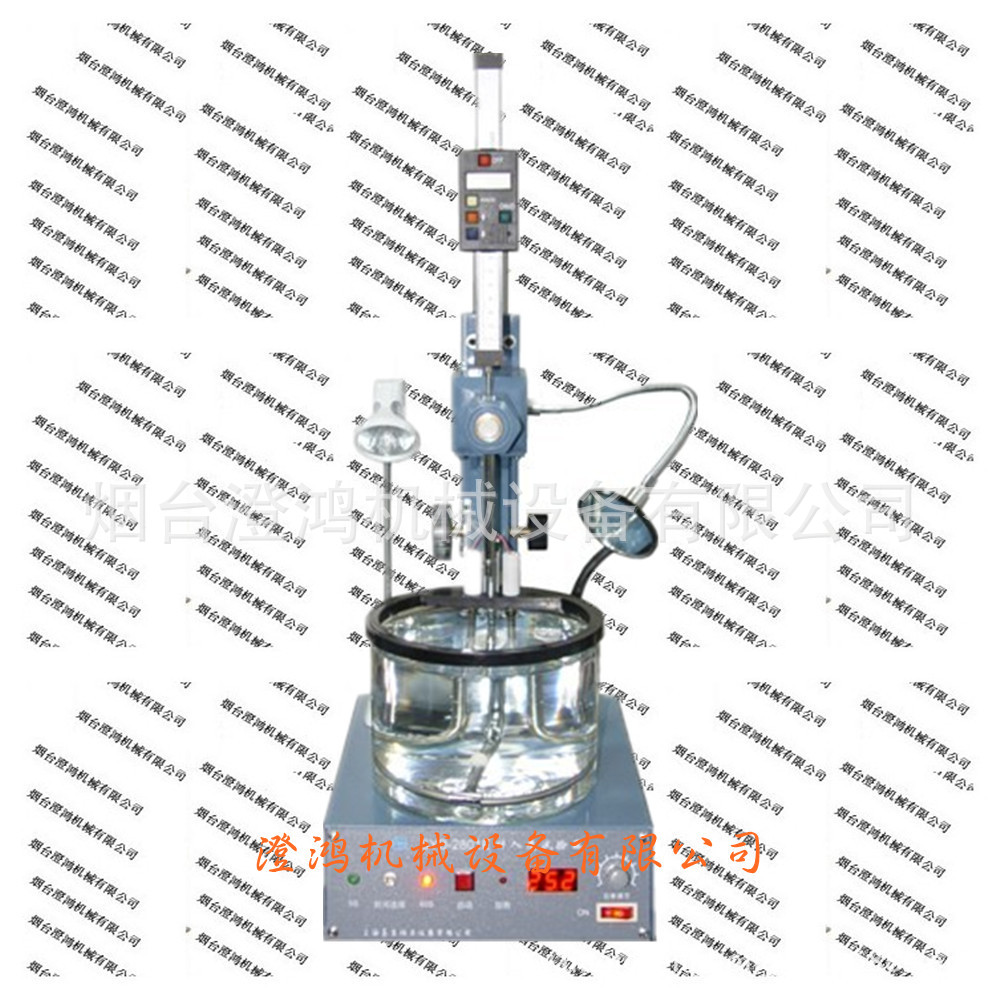

本儀器主要由針入度顯示器、針連桿、升降機構、標準針、時間控製等部分組成（見圖1所示）。



⑴   ⑵   ⑶   ⑷    ⑸   ⑹   ⑺   ⑻

































⑼      ⑽      ⑾      ⑿       ⒀

⑴照明燈⑵粗調旋鈕⑶升降架⑷針入度顯示器⑸顯示器移動桿⑹釋放按鈕

⑺微調旋鈕⑻反光鏡⑼工作台麵⑽操作麵板⑾恆溫浴缸⑿加熱器⒀針連桿

圖1

2 、操作麵板

本儀器操作麵板見圖2所示：

⑴      ⑵      ⑶      ⑷  ;     ⑸      ⑹      ⑺      ⑻













⑴定時5秒指示燈⑵5秒、60秒選擇開關⑶定時60秒指示燈

⑷定時啟動按鍵⑸加熱指示燈⑹溫度顯示器⑺溫度調節旋鈕⑻總電源開關

圖2

    3 、針入度顯示器

針入度顯示器見圖3所示。

⑴ OF鍵：顯示器關閉按鍵，在顯示器打開的情況下，按動此鍵顯示器關閉。

⑵ 顯示器：液晶顯示器，顯示針入度的值。

⑶ mm /in鍵：毫米和英寸轉換按鍵，每按動一次，在毫米和英寸間轉換一次，轉換結果在顯示器上顯示出來。

⑷ ON/O鍵：顯示器開啟/清零按鍵，在顯示器關閉開的情況下，按動此鍵顯示器開啟工作；在顯示器開啟的情況下，按動此鍵可以將顯示的顯示值清為零。

⑸ ↑鍵：暫不用。

⑹ ↓鍵：暫不用。

⑺ 電池蓋：內裝工作電池。

特別注意：

1、當儀器在使用中出現顯示數據不穩、測量結果重複性差、調零困難等不明原因時，一般情況下是針入度顯示器內工作電池電量低所致，只需更換同類規格型號的電池即可。

2、若出現顯示數據不變化、無法清零等問題時，可以將電池蓋打開，將電池重新裝一下即可（相當於重新上電複位）。

                  ⑴

  ;                 ⑵

                   ⑶

         ;          ⑷

                   ⑸

                  ⑹

     ;              ⑺

                                 圖3



四、使用操作步驟

（一）測試前的準備

1、使用本儀器前應仔細閱讀使用說明書。

2、仔細閱讀中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0604-2011《瀝青針入度試驗》，了解並熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。

3、按標準所規定的要求，準備好試驗用的各種試驗器具、材料等。

4、檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。

5、檢查儀器的外殼應處於良好的接地狀態；外接電源線必須有良好的接地端。

（二）瀝青試樣的製備

1、小心加熱樣品，不斷攪拌以防局部過熱，加熱到使樣品能夠流動。加熱時焦油瀝青的加熱溫度不超過軟化點的60℃，石油瀝青不超過軟化點的90℃。加熱時間不超過30min。加熱、攪拌過程中避免試樣中進入氣泡。

2、將試樣倒入預先選好的試樣皿中。試樣深度應大於預計貫入深度10mm。同時將試樣倒入試樣皿中。

3、鬆鬆地蓋住試樣皿以防灰塵落入。在15～30℃室溫下冷卻不少於1.5h(小試樣皿)、2.0h(大試樣皿)或3.0h(特殊試樣皿)。然後將試樣皿放入試驗溫度±0.1℃的恆溫水浴中，水麵應沒過試樣表麵10mm以上。並應保溫不少於1.5h（小試樣皿）、2（大試樣皿）、2.5h（特殊試樣皿）。

（三）操作方法

1、儀器開箱後，應仔細清點備配品，如有缺失請第一時間與本公司聯繫。

2、選擇試樣皿——按照下表的要求選擇試樣皿：

針入度範圍	試樣皿（直徑Φ×深度H）
小於200	Φ55×H35（小盛樣皿）
200～350	Φ70×H45 （大盛樣皿）
大於350	Φ55×H70（特殊盛樣皿）

注：本儀器標準配置Φ55×H35盛樣皿，Φ70×H45和Φ55×H70盛樣皿為選配件。

3、接通電源前,觀察台麵上的水泡裝置，調節針入度儀的水平，將乾淨的標準針連接頭套上標準法碼後裝入連接桿並固定。

4、水浴缸內按要求加好水（水麵應沒過試樣表麵10mm以上），放在針入度儀的平台上，開啟儀器電源開關，根據試驗要求設置所需的溫度、定時時間，打開加熱器控製開關，啟動溫控裝置，使水浴缸內的水溫達到設置溫度。

5、將針入度顯示器的移動桿上移至最上端，再將裝有標準法碼的針連桿也上移至最上端。

6、用粗調旋鈕調節機頭,使標準針尖端離試樣表麵約10mm。然後再用微調旋鈕慢慢向下移動標準針，使針尖剛剛接觸到試樣的表麵時鬆手（觀察標準針與試樣表麵接觸時可用設在工作台上的照明燈、放大鏡來觀察） 。

7、開啟針入度顯示器（按“ON/O”鍵將顯示器開啟），再檢查顯示器顯示單位應該是“㎜—毫米”（按“㎜/in”鍵可以選擇顯示單位是“㎜”—毫米，並在顯示器上顯示出來）。輕輕按動針入度顯示器的移動桿使其下端與針連桿的上端平麵接觸，然後按動針入度顯示器的清零按鈕（ON/O鍵），使顯示器讀數為零。

8、當儀器水浴缸的溫度穩定到設定溫度後，按操作麵板上的“啟動” 鍵，電磁鐵吸合，使標準針自由下落，貫入瀝青試樣中，到達規定的時間後，電磁鐵被釋放將標準針鎖定，標準針停止移動。

9、輕輕按動針入度顯示器的移動桿使其下端與針連桿的上端平麵接觸，此時顯示器的讀數就是本次試驗的針入度值。

10、同一試樣重複測定三次。每一試驗點間的距離、試驗點到試樣皿邊緣的距離都不得小於10mm。每次試驗前都應使試樣在恆溫水浴中恆溫一段時間，每次測定都要用乾淨的針。當針入度超過200時，至少用三根針，每次試驗用的針留在試樣中，直到三根針扎完時再將針從試樣中取出。針入度小於200時可將針取下用合適的溶劑擦淨後繼續使用。

11、試驗結束後，關閉儀器的工作電源，關閉針入度顯示器，將儀器擦拭乾淨，取下標準針，上油保護並裝入護套和木箱內。



五、注意事項

1、加熱管未放入水浴前，切勿接通加熱管電源，試驗結束後，需要將加熱管移出水浴缸水麵時，應先將加熱管電源切斷。

警告：加熱管必須置於水中才能接通加熱器的工作電源！

2、需要重新提針連桿時，應先將顯示器的移動桿移至最上端后，再按下釋放按鈕，而不應在針連桿鎖緊狀態下抽拔，以免損壞連桿和桿套。

3、每次試驗工作完畢後，均應取下標準針，上油保護並裝入護套和木箱內。

4、儀器不用時，應將玻璃水槽、試驗器具、儀器等擦拭乾淨，並置於通風乾燥處。

注意：當室溫低於0℃時，請將水槽內的水放盡，防止結冰損壞器件！

警告：儀器發生故障時應立即切斷電源，請專業人員進行檢修並排除故障後方可繼續使用，防止發生意外！



六、試驗要求

使用本儀器進行各項試驗的條件及方法，應按照相應的國家標準、行業標準中關於針入度測定法中所載條件及其規定細則進行。



七、儀器成套及技術文件

1、儀器成套
