加工定製:是
品牌:江蘇三豐
型號:SF- 3051MD
類型:在線密度計
品種:數字式
測量範圍:0～2克/立方厘米； 0~3克/立方厘米
準確度:0.001克/立方厘米
顯示方式:LCD
分度值:0.0005
電源:24
unit:VHZ}, 用途:在線進行密度測量

工業液體在線密度計

產品說明：



SF-3051 系列在線密度計可對各種液體或液態混合物在線進行密度測量。在石化行業可廣泛應用於石油、煉油、調油、油水介麵檢測；在食品工業用於葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶製品業；造紙業；黑漿、綠漿、白漿、鹼溶液的測試；釀酒酒精度；化工類的尿素、清潔劑、乙二醇、酸鹼及聚合物密度的測試。還可應用於採礦泥漿、鹽水、鉀鹼、天然氣、潤滑油、生物製藥等等行業。

智能在線液體密度計主要特點1、  採用一體化結構的兩線製變送器，無活動部件維護簡單 . 2 、  四位半數字液晶顯示 . 3 、  安裝使用方便，插入液體即可顯示讀數 . 4 、  使用於流體或靜止液體，適合於管道和罐體安裝 . 5 、  溫度和密度兩個參數可交替顯示，便於進行行業標密換算 . 6 、  連續在線測量液體密度無過程中斷，可直接用於生產過程控製 . 7 、   接觸液體部件全部為幾種介質不銹鋼材料製造，安全；衛生 . 8 、  本介安全型可用於危險環境；衛生型可安裝於食品生產現場



技術指標

1 、 4~20mA  電流輸出 . 選加數字信號（ HART  協議）

2 、 16~30VDC 供電 . 推薦使用 24VDC.

3 、密度量程        0 ～ 2 克 / 立方厘米；  0~3 克 / 立方厘米

4 、精度             0.001 克 / 立方厘米

5 、分辨率          0.0005 克 / 立方厘米

6 、溫度量程        0 ～ 100 ℃

7 、溫度精度        0.2 ℃

8 、環境溫度        -10 ～ 60 ℃

9 、濕度範圍     ;    0-90%



訂貨注意事項

1 、密度計膜片為最薄弱部分請不要讓尖銳物衝擊到膜片造成毀壞。

2 、 MD3051 在線密度計理論上可以根據不同的介質測量出濃度，請使用方法根據現場情況自行換算出濃度結果。

3 、在選型時請聯繫廠家，並提供現場安裝情況，簽訂合同時註明。

4 、如需校準，或者調整請聯繫廠家。

選型說明 ：



型號	規格代碼	說明
SF3051	···············	工業在線 密度計

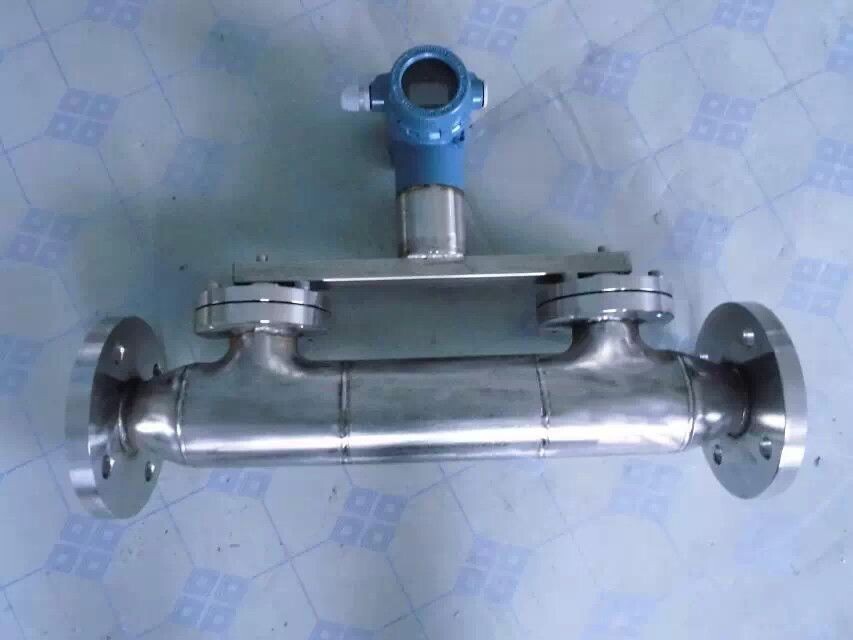

安裝及外形	A ·············· ;·	直裝式

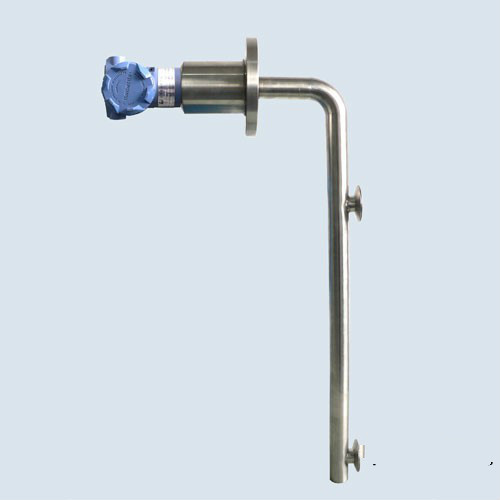

	B ···············	彎管式
	C ········· ······	側裝式
膜盒（傳感器）	5 ······· ;········	500mm 以上
	10 ·········· ·····	1000mm
	15 ········ ;·······	特殊要求
法蘭傳感器間距	M ······ ·········	300mm
	F ···············	距離用戶自定
測量範圍	1 ············ ···	0 ～ 1  克 / 立方厘米
	2 ···· ;···········	0 ～ 2  克 / 立方厘米
	3 ···············	<1 23> 0 ～ 3  克 / 立方厘米
安裝法蘭	H6 ·············· ·	DN65
	H8 ···············	DN 80
	H10 ······ ;·········	DN 100 <1 23>
安裝法蘭典型示例：MD3051A5M1H8
以下是默認配置：
顯示表頭	· ··············	LCD  智能顯示表
輸出信號	···············	4 ～ 20mA
輸入電源	···············	24VDC
膜片結構材料	········· ······	316  不銹鋼（其它可訂）
運輸包裝	······ ·········	木箱包裝



三：

安裝事項

1

:  直接式   在線液體密度計傳感器部分間距最少為 200mm, 直徑為 50mm,  現場不能小於這些尺寸安裝 , 如選擇彎曲型密度計 , 請測量好可以伸進管內的法蘭和長度尺寸 .



2:

現場液體必須保持沒過兩個測量傳感器 , 法蘭到第一個傳感器的距離可選 .



3:

管道安裝時需讓液體從最下麵傳感器之下進入液體，或者從最上麵傳感器的上麵進入液體，不要從中間進入液體。管道安裝通液體時，管道閥門或者彎頭部分至少留出 30CM 液體緩衝距離。



4:

安裝圖紅色法蘭配對部分 , 為使用方提供安裝 , 如需要配對法蘭 , 請訂貨時說明 .



5

：配備電源為 24V DC    輸出 4-20mA 信號  如需接二次用表，需將 24V “ + ”

接到密度計後麵“

+ ”極，  電流信號&ldquo ; + ”接密度計“ - ”極， 並在二次表上將 24V “ - ”和電流信號端子“ - ”短接 .



6

：現場環境如果外部有腐蝕性液體，請做好防護措施。如果有雷擊危險，請在周圍做好引地裝置。



7

：如需拆卸做清洗時，拆裝時請保證傳感器膜片不受到碰撞及其它損壞。



8

：請勿在高出 5Mp a 情況下使用。



9:

如果需要調整量程需要用 手持器 ,   技術問題請聯繫廠家 .
