| 加工定製 | 否 | 類型 | 模具雕刻機 | 品牌 | 羅蘭Roland |

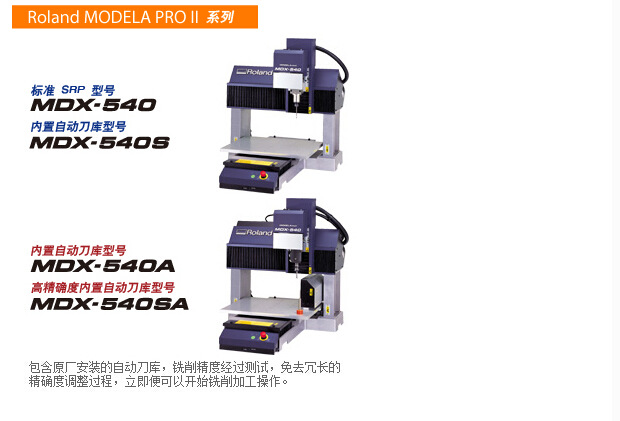

| 型號 | MDX-540/540A | 適用范圍 | 500 毫米 (X)×400 毫米 (Y)×155 毫米 (Z) | 產品別名 | 模具機 |
| 技術參數 | MDX-540 | MDX-540A |
| 可切割材質 | 塑料，樹脂和輕的金屬 | |
| XYZ 軸行程 | 500 毫米 (X)×400 毫米 (Y)×155 毫米 (Z) [19.6 英寸 (X)×15.7 英寸 (Y)×6.1 英寸 (Z)] | 400 毫米 (X)×400 毫米 (Y)×155 毫米 (Z) [15.7 英寸 (X)×15.7 英寸 (Y)×6.1 英寸 (Z)] |
| 主軸頭與工作臺的距離 | 最大 254 毫米 (10 英寸) | |
| 工作臺尺寸 | 550 毫米 (寬)×420 毫米 (深) [21.7 英寸 (寬)×16.5 英寸 (深)] | |
| 工作臺載重 | 加速率為 0.2 G：最大 12 千克 (26 Ib)，0.1 G：20 千克 (44 Ib)，0.05 G：20 千克 (44 Ib) | |
| XYZ 軸驅動模式 | 交流伺服電機， 60 W | |
| 運行速度 | 最大 7.5 米/分 (295 英寸/分) | |
| 加速率 | 0.2 G，0.1 G，0.05 G | |
| 軟件分辨率 | RML-1 模式：0.01 毫米 (0.0004 英寸)，NC-code 模式：0.001 毫米 (0.00004 英寸) | |
| 機械分辨率 | 0.001 毫米 (0.00004 英寸) | |
| 定位精度 | ±0.1 毫米 / 300 毫米 (±0.004 英寸 / 12 英寸)，在空載條件下 | |
| 重復精度 | ±0.05 毫米 (±0.002 英寸)，在空載條件下 | |
| 原點重復能力 (當電源打開 / 關閉) | ±0.05 毫米 (±0.002 英寸) | |
| 主軸電機 | 直流無刷電動機，最大 400 W | |
| 主軸轉速 | 400 至 12000 rpm； 定位和對中時采用 400 至 3000 rpm | |
| 卡夾 | 筒夾方式，最大工具直徑：10 毫米 (0.4 英寸) | 刀架型式，錐柄：JBS4002 15T 7/24 錐柄，拉釘：JBS4002 15P (45 英寸)，專用 |
| 指令系統 | RML-1 和 NC 代碼 | |
| 介面 | USB (標準修訂版本 1.1) | |
| 電源供應 | 電壓和頻率：AC 100 至 120 V / 220 至 240 V±10%，50 / 60 Hz，所需功率容量：7 A (100 至 120 V) / 4 A (220 至 240 V) | |
| 功耗 | 大約 700 W | |
| 噪音等級 | 操作過程中 (非切削時)：65 dB (A) 或更低，待機過程中：45 dB (A) 或更低 (符合ISO 7779標準) | |
| 尺寸 | 745 毫米 (寬)×955 毫米 (深)×858 毫米 (高) [29.3 英寸 (寬)×37.6 英寸 (深)×33.8 英寸 (高)] | |
| 重量 | 102 千克 (225 Ib) | 109 千克 (240 Ib) |
| 操作環境溫度 | 5-40℃ (41-104 F ) | |
| 操作環境濕度 | 35-80% (無冷凝) | |
| 附件 | 方便操作麵板、電源線、刀具傳感器、傳感器電纜、螺母、螺母扳手、扳手、六角扳手、Roland 軟件光盤、SRP Player 軟件光盤、用戶手冊、Roland 軟件使用指南、SRP Player 安裝和設置指南和 NC 代碼參考手冊 | 方便操作麵板、電源線、刀具傳感器、傳感器電纜、螺母、螺母扳手、扳手、六角扳手、Roland 軟件光盤、SRP Player 軟件光盤、用戶手冊、Roland 軟件使用指南、SRP Player 安裝和設置指南、NC 代碼參考手冊、自動刀庫（參見下麵的ZAT-540 技術規格） |
| 旋轉軸單元 (ZCL-540) 技術規格 | |
| 支持的工件 | 樹脂 (不支持金屬) |
| 最大旋轉角度 | ±21,474,836.47° (±59,652.3 圈) |
| 可加載的工件尺寸*1 | 半徑處於 90 毫米(3.5 英寸)范圍內的部件，長度距旋轉軸中心 371 毫米(14.6 英寸)。實際可切割范圍小於此值。 |
| 工件夾具可固定的工件厚度 | 15 至 100 毫米 (0.6 至 3.9 英寸) |
| 可加載工件重量 | 最大 5 千克 (11 Ib)，最大轉動慣量：0.02 kgm2 使用中心鉆時：最大 1.5 千克 (3.3 Ib) |
| 控製方式 | 同步 4 軸控製 |
| 進給率 | 進給率最大 20 rpm |
| 軟件分辨率 | RML-1 模式：0.1° ，NC 代碼模式：0.01° |
| 機械分辨率 | 0.002° |
| 靜態精密度 | 後沖：0.05° ，偏心：0.3 毫米 (0.012 英寸) 或更少 |
| 尺寸 | 720 毫米 (寬)×100 毫米 (深)×195 毫米 (高) [28.3 英寸 (寬)×3.9 英寸 (深)×7.7 英寸 (高) ] |
| 重量 | 6.5 千克 (14.5 Ib) (總重量，包括驅動單元、尾架、底座等) |
| 附件 | 驅動單元、尾架、底座、活頂尖、中心鉆、Y 軸原點傳感器、Z 軸原點傳感器、定位架、原點檢測銷、有頭螺釘、六角扳手、外罩和用戶手冊 |
*1 在安裝瞭 T 型槽工作臺，長度 297 毫米 (11.7 英寸)。
* 安裝此單元後，MDX-540 的 X 軸行程如下：標準工作臺，無自動刀庫單元：285 毫米 (12.2 英寸) / 325 毫米 (12.7 英寸) (加長 X 軸行程)
·標準工作臺，安裝自動刀庫單元時：270 毫米 (10.6 英寸) / 325 毫米 (12.7 英寸) (加長 X 軸行程)
·T 型槽工作臺，未安裝旋轉軸單元時：218毫米 (8.5 英寸) / 258毫米 (10.1 英寸) (加長 X 軸行程）
·T 型槽工作臺，安裝自動刀庫單元時：203毫米 (7.9 英寸) / 258毫米 (10.1 英寸) (更長的 X 軸行程）
| 自動刀庫(ZAT-540) 技術規格 | |
| 所容納的刀具數量 | 4 |
| 最大刀具長度 | 110 毫米 (4.3 英寸) |
| 最大刀具直徑 | 10 毫米 (0.4 英寸) |
| 最大刀具重量 | 350 克 (0.77Ib) |
| 刀架型式 | 錐柄：JBS4002 15T 7/24 錐柄。拉釘：JBS4002 15P (45 英寸)，專用 |
| 刀具選擇方法 | 直接更換類型，固定地址規格 |
| 兼容壓縮空氣 | 0.7 至1.0 MPa, 50 升/分鐘或更高 |
| 主軸轉速 | 400 至 12000 rpm；定位和對中時采用 400 至 3000 rpm |
| 重量 | 6.8 千克 (15 磅) (總重量，包括主軸、刀庫、控製櫃等) |
| 附件 | 控製櫃、刀庫單元、ATC 主軸、氣缸、底座、Z 軸原點傳感器、定位架、有頭螺釘、六角扳手、外罩、電纜固定裝置和用戶手冊 |
* 安裝此單元後，MDX-540 的 X 軸行程如下：標準工作臺，無旋轉軸單元：400 毫米 (15.7 英寸)
·準工作臺，配備旋轉軸單元：270 毫米 (10.6 英寸) / 325 毫米 (12.7 英寸) (更長的 X 行程)
· 型槽工作臺，未配旋轉軸單元：400 毫米 (15.7 英寸)
· 型槽工作臺，配備旋轉軸單元：203 毫米 (7.9 英寸) / 258 毫米 (10.1英寸) (更長的 X 軸行程)
| Roland SRP Player 軟件要求 | |
| 操作系統 | Windows® 2000/XP和 Internet Explorer 6.0 或以後版本 |
| 處理器 | 推薦 Pentium® 4 |
| 內存和所需硬碟 | 推薦 1GB 內存以上和 20MB 硬碟 |
配件表
| 選件 | 模式 | 尺寸 |
| 高精密度主軸單元 | ZS-540TY | 用於更換 |
| 自動刀庫 | ZAT-540 | 參見上述技術規格 |
| 旋轉軸單元 | ZCL-540 | 參見上述技術規格 |
| T 型槽工作臺 | ZTT-540 | 550 毫米 (寬)×420 毫米 (深)×35 毫米 (高)，9 kg [21.7 英寸 (寬)×16.5 英寸 (深)×1.4 英寸 (高)，20 Ib] |
| 安全蓋板 | ZBX-540E | 1042 毫米 (寬)×1030 毫米 (深)×978 毫米 (高)，68 kg [41 英寸 (寬)×40.6 英寸 (深)×38.5 英寸 (高)，150 Ib] |
