Rexroth力士樂 R900248931 4WSE2EM6-2X/10B8ET315K17EV
原裝進口Rexroth力士樂方向伺服閥4WSE2EM6-21/10B8ET315K17EV
四通設計的方向伺服閥 4WS.2E...
類型 4WSE2ED 10-5X/...B...K31EV
類型 4WS2EM 10-5X/...B...K31EV
規格 10
組件系列 5X
最大工作壓力 315 bar
最大流量 180 l/min
特點
– 用於控製位置，力，壓力或速率的閥
– 帶機械反饋或機械和電氣反饋的 2 級伺服閥
– 第 1 級用作噴嘴擋板放大器
– 底板安裝：
油口安裝麵符合 ISO 4401
– 乾式控製馬達，線圈間隙無液壓油污染
– 也可以用作三通型號
– 無磨損控製閥芯反饋元件
– 控製
• 歐洲板卡標準或模塊化設計的外部控製電子元件
（單獨訂購）
• 或集成在閥中的控製電子元件（OBE）
– 閥和集成控製電子元件已進行調節和測試
– 帶液動力補償的控製閥芯
– 中心固定的控製閥套；因此，對溫度和壓力的敏感性低
– 帶密封的控製閥套上的壓力腔，無密封圈磨損
– 第 1 級的過濾器可從外部檢修，請參閱樣本資料
額定流量 1）
額定流量指閥壓差為 70 bar（35 bar/控製邊）時的 100 % 控製
值信號。必須將閥壓差作為參考。其他值都會引起流量變化。
必須考慮 ±10 % 的可能額定流量公差（請參閱第 9 頁的流量
信號函數）。
電氣控製數據 2）
外部控製電子元件的閥：
驅動信號必須由電流控製的輸出級形成。有關伺服放大器，請
參閱 7 頁。
帶集成控製電子元件的閥：
使用集成電子元件，可以將控製值做為電壓（訂貨代碼 "9"），
或者，當控製裝置和閥之間的距離較大（> 25 m）時，做為電
流（訂貨代碼 "13"）饋入。
先導油 3）
應小心謹慎，使先導壓力盡可能恒定。因此，通過油口 X 的外
部先導控製通常比較危險。為瞭對動態系統產生正影響，可在
X 油口而不是 P 油口以較高壓力操作閥。
油口 X 和 Y 也在"內部"先導供油的情況下加壓。
額定流量 1）
額定流量指閥壓差為 70 bar（35 bar/控製邊）時的 100 % 控製
值信號。必須將閥壓差作為參考。其他值都會引起流量變化。
必須考慮 ±10 % 的可能額定流量公差（請參閱第 9 頁的流量
信號函數）。
電氣控製數據 2）
外部控製電子元件的閥：
驅動信號必須由電流控製的輸出級形成。有關伺服放大器，請
參閱 7 頁。
帶集成控製電子元件的閥：
使用集成電子元件，可以將控製值做為電壓（訂貨代碼 "9"），
或者，當控製裝置和閥之間的距離較大（> 25 m）時，做為電
流（訂貨代碼 "13"）饋入。
先導油 3）
應小心謹慎，使先導壓力盡可能恒定。因此，通過油口 X 的外
部先導控製通常比較危險。為瞭對動態系統產生正影響，可在
X 油口而不是 P 油口以較高壓力操作閥。
油口 X 和 Y 也在"內部"先導供油的情況下加壓。
功能，剖麵
4WS（E）2EM10-5X/...
類型 4WS（E）2EM10-5X/... 的閥是電動操作的 2 級方向伺服
閥。它們主要用於控製位置，力和速率。
這些閥由機電轉換器（力矩馬達）（1），液壓放大器（噴嘴
擋板原理）（2）和閥套（第 2 級）中的控製閥芯（3）（通過
機械反饋連接到力矩馬達）組成。
力矩馬達的線圈（4）上的電氣輸入信號通過作用於電樞（5）
的永久磁體產生力，並與彈性管（6）一起產生扭矩。這導致
通過銷連接到彈性管（6）的擋板（7）從兩個控製噴嘴（8）
之間的中心位置移開，並且在控製閥芯的端表麵產生壓差。該
壓差導致控製閥芯改變位置，並導致壓力油口連接一個執行機
構油口，同時，另一個執行機構油口連接到回流油口。
控製閥芯通過彎曲彈簧（機械反饋）（9）連接到擋板或力矩
馬達。控製閥芯的位置將改變，直到彎曲彈簧的反饋扭矩和力
矩馬達的電磁扭矩達到平衡並且噴嘴擋板系統的壓差變為零。
因此，控製閥芯的行程和伺服閥的流量是與電氣輸入信號成比
例來控製的。必須註意的是，流量取決於閥壓降。
外部控製電子元件，類型 4WS2EM10-5X/...（單獨訂購）
外部控製電子元件（伺服放大器）啟動閥並放大模擬輸入信號
（控製值），因此，通過輸出信號，伺服閥是以流量控製形式
驅動的。
集成控製電子元件，類型 4WSE2EM10-5X/...
和 4WSE2ED10-5X/...
要放大模擬輸入信號，需集成特別針對此閥類型進行過調整的
控製電子元件（10）。它們位於力矩馬達蓋帽中。閥零位可以
通過可從外部調整的電位計進行調整。
4WSE2ED10-5X/...
除瞭通過反饋彈簧的機械控製，此類型的閥還配備有電氣閥芯
位置檢測和控製。控製閥芯位置由感應式位置傳感器（11）
確定。由集成控製電子元件（10）將位置傳感器信號與控製值
相比較。任何可能的控製偏差都進行電氣放大，並且作為控製
信號饋送到力矩馬達。與純機械型號相比，具有附加電氣反饋
時，電氣控製器增益可在小信號范圍內達到較高動態值。另外
提供的機械反饋確保電氣電源失敗時，閥芯位於零范圍內。
閥僅與集成控製電子元件配合使用。閥零位可以通過可從外部
檢修的電位計進行調整。
註意：
更改零位可能導致系統損壞並且隻能由指派的專業人員執行。

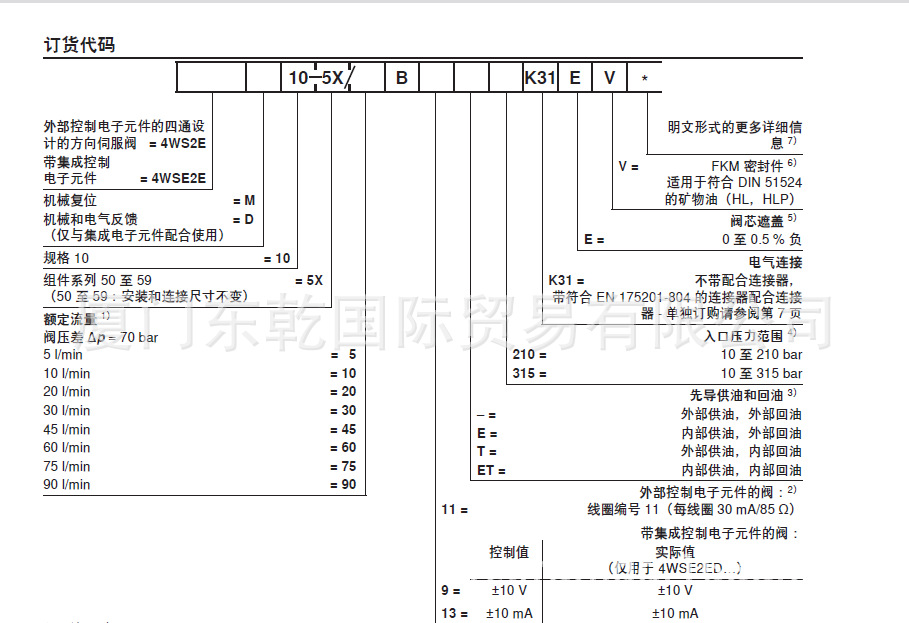

R900909227 4WS2EM10-5X/20B11ET315K31EV
R900949285 4WS2EM10-5X/30B11ET315K31EV
R900909297 4WS2EM10-5X/45B11ET315K31EV
R900949286 4WS2EM10-5X/60B11ET315K31EV
R900909219 4WS2EM10-5X/75B11ET315K31EV
R900922801 4WS2EM10-5X/90B11ET315K31EV
R900946690 4WSE2EM10-5X/20B9ET315K31EV
R900949287 4WSE2EM10-5X/30B9ET315K31EV
R900949288 4WSE2EM10-5X/45B9ET315K31EV
R900946396 4WSE2EM10-5X/60B9ET315K31EV
R900949289 4WSE2EM10-5X/75B9ET315K31EV
R900909296 4WSE2EM10-5X/90B9ET315K31EV
R900918001 4WSE2ED10-5X/20B9ET315K31EV
R900918003 4WSE2ED10-5X/30B9ET315K31EV
R900921236 4WSE2ED10-5X/45B9ET315K31EV
R900944398 4WSE2ED10-5X/60B9ET315K31EV
R900927674 4WSE2ED10-5X/75B9ET315K31EV
R900918008 4WSE2ED10-5X/90B9ET315K31EV
