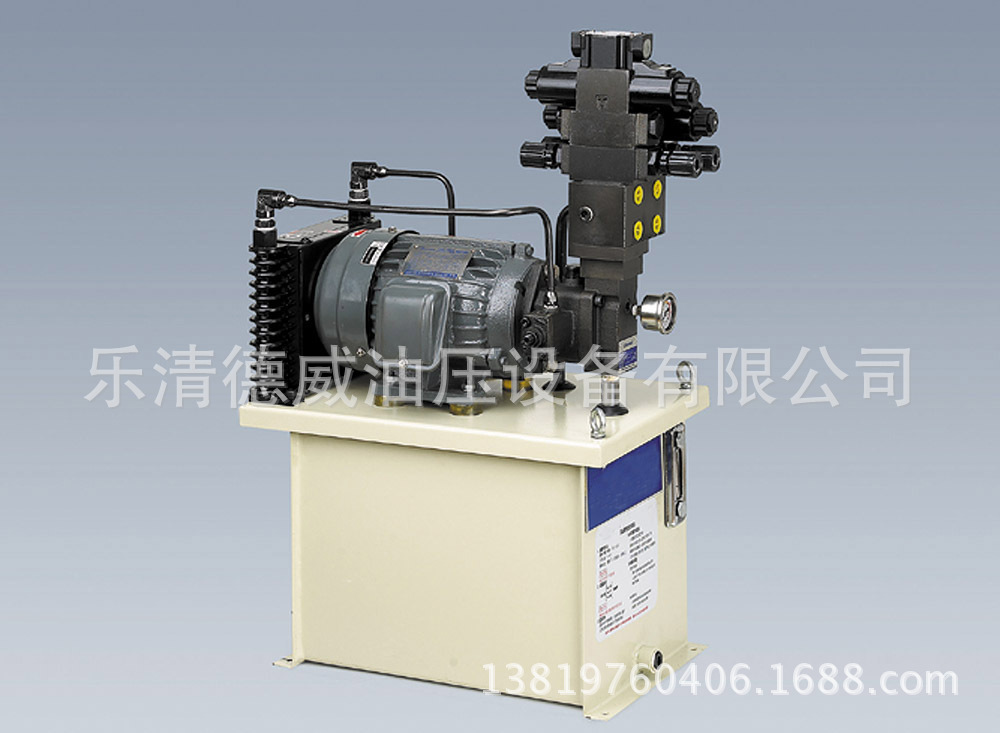

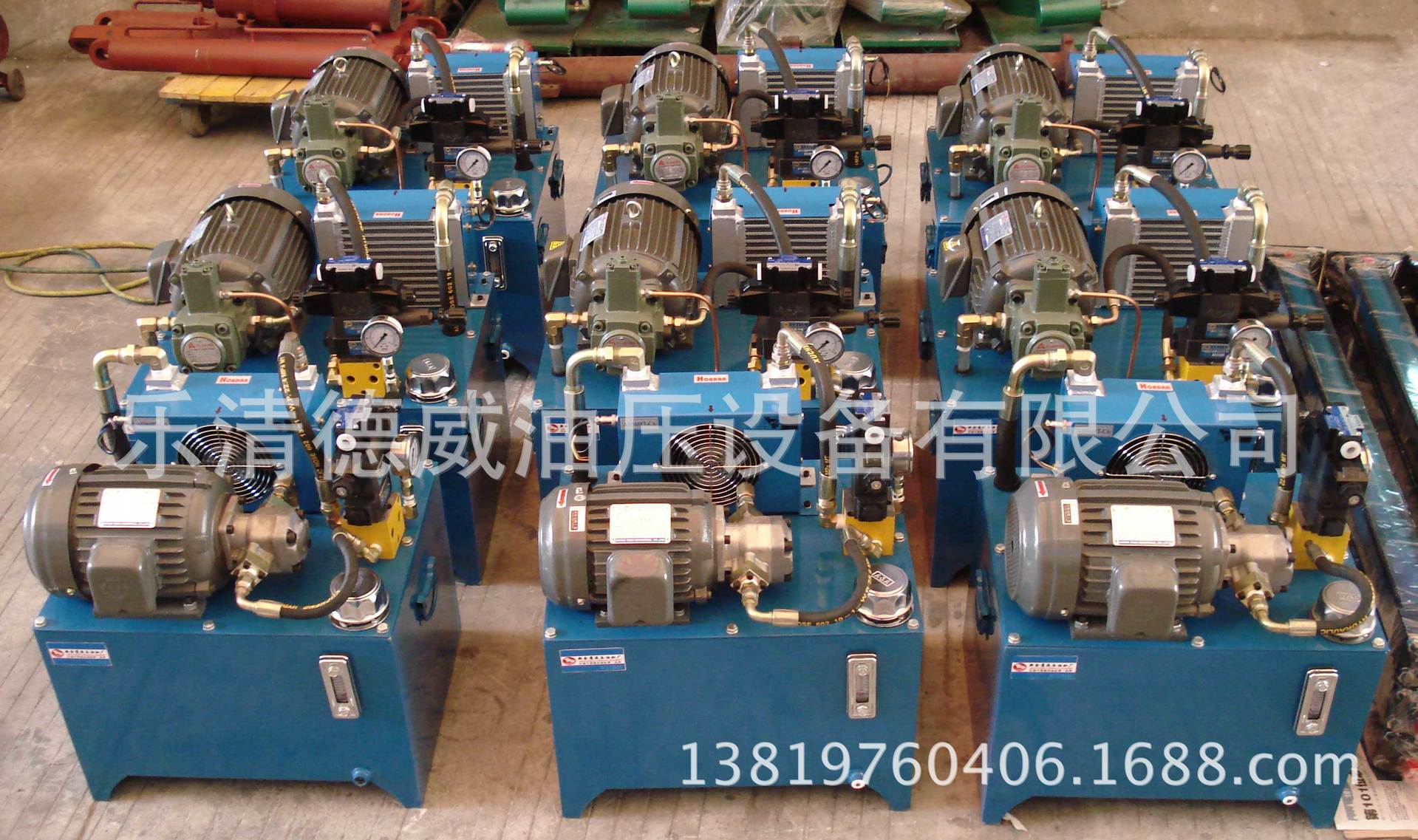

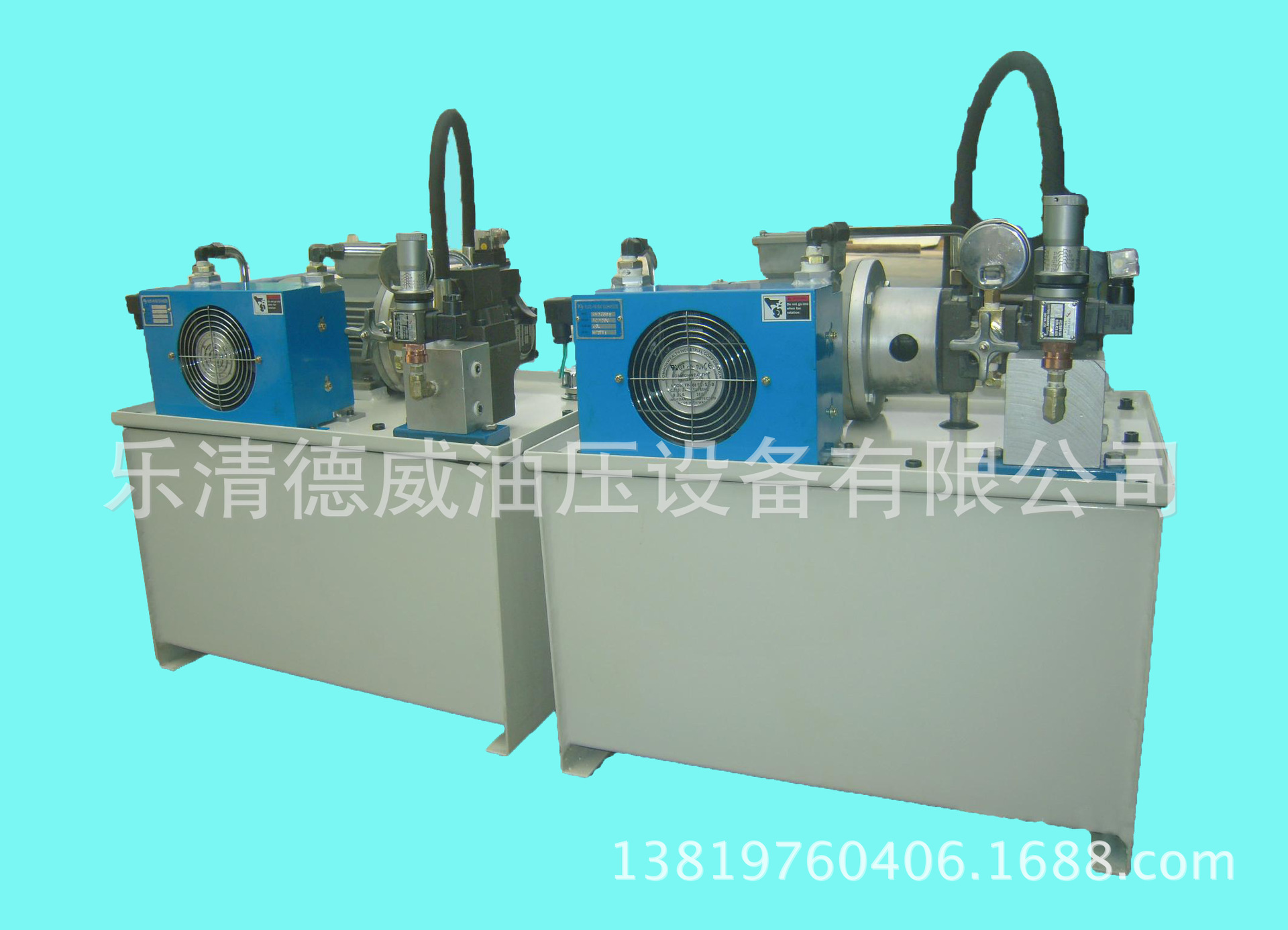

    德威 (CNC機床)低壓液壓泵站批發 (可來圖加工定製)
    商品代碼: 11559402
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明
    品牌 DERWEI 德威 型號 低壓液壓系統、機床液壓系統、夾具液壓系統、鎖模開模液壓系統、五金加工設備液壓系統 電機功率 0.75kw/1.1kw/1.5kw/2.2kw/3kw/4kw等(kw)
    適用介質 油品 公稱壓力 7(MPa) 材質
    適用溫度 -15~+75(℃) 適用范圍 數控機床,低壓液壓配套設備 安裝形式 臥式
    加工定製 規格 0.75kw+VP20/一聯,1.1kw+VP20/一聯,1.5kw+VP20/一聯,2.2kw+VP20/一聯,2.2kw+VP40/二聯,3kw+VP40/二聯,4kw+VP40/二聯 產品別名 液壓系統
    定製 可來圖定製各種液壓站

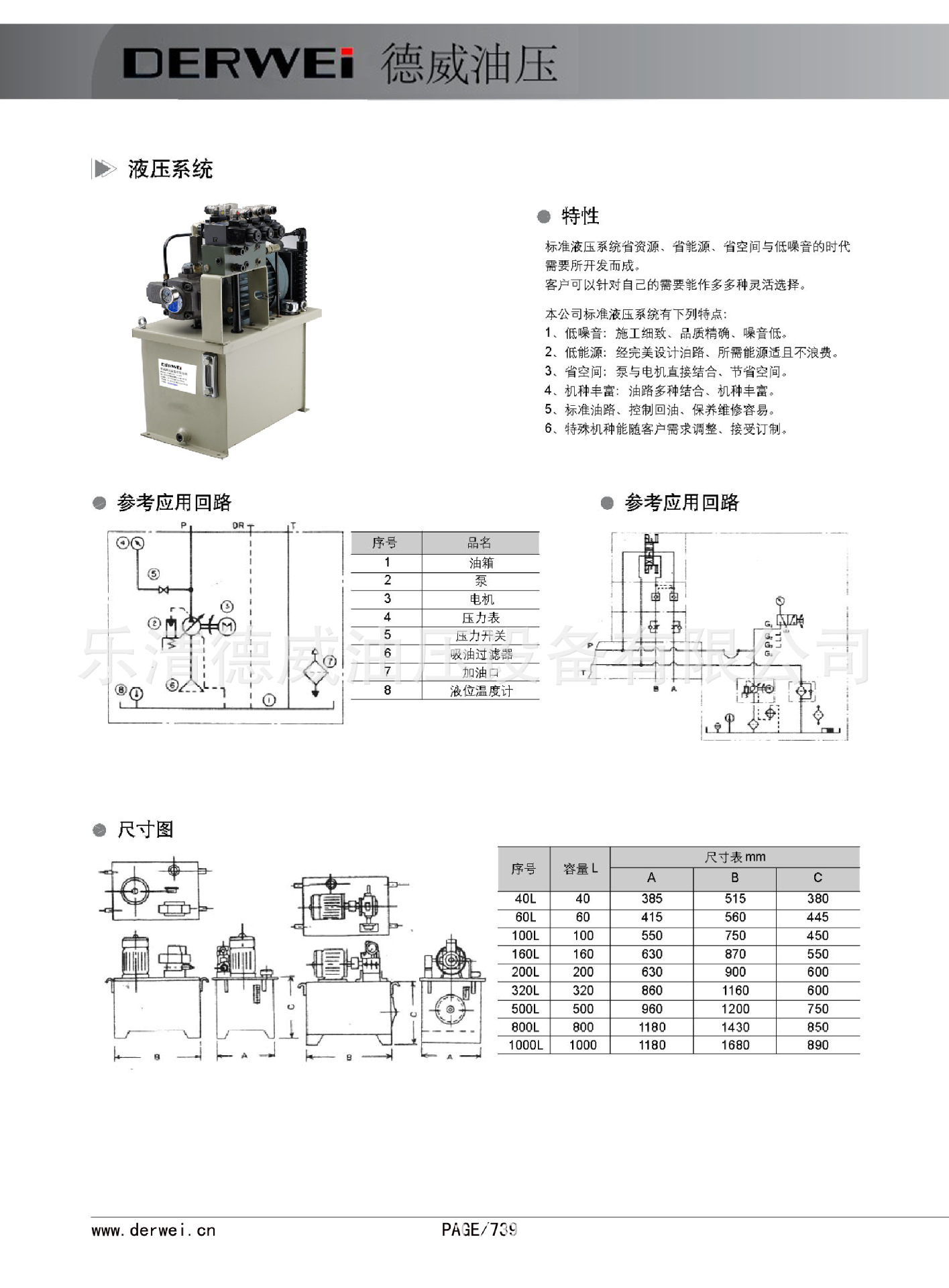

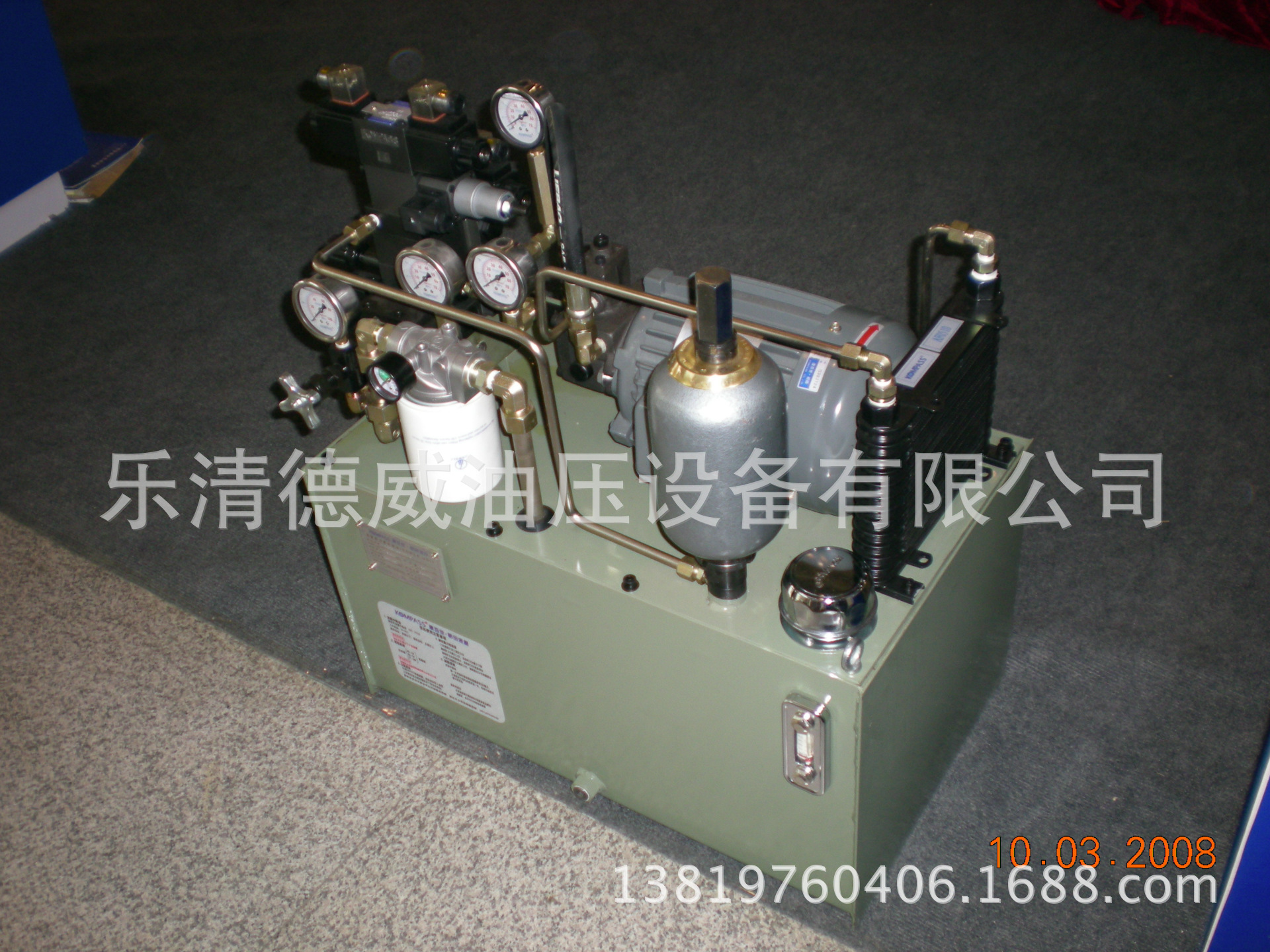

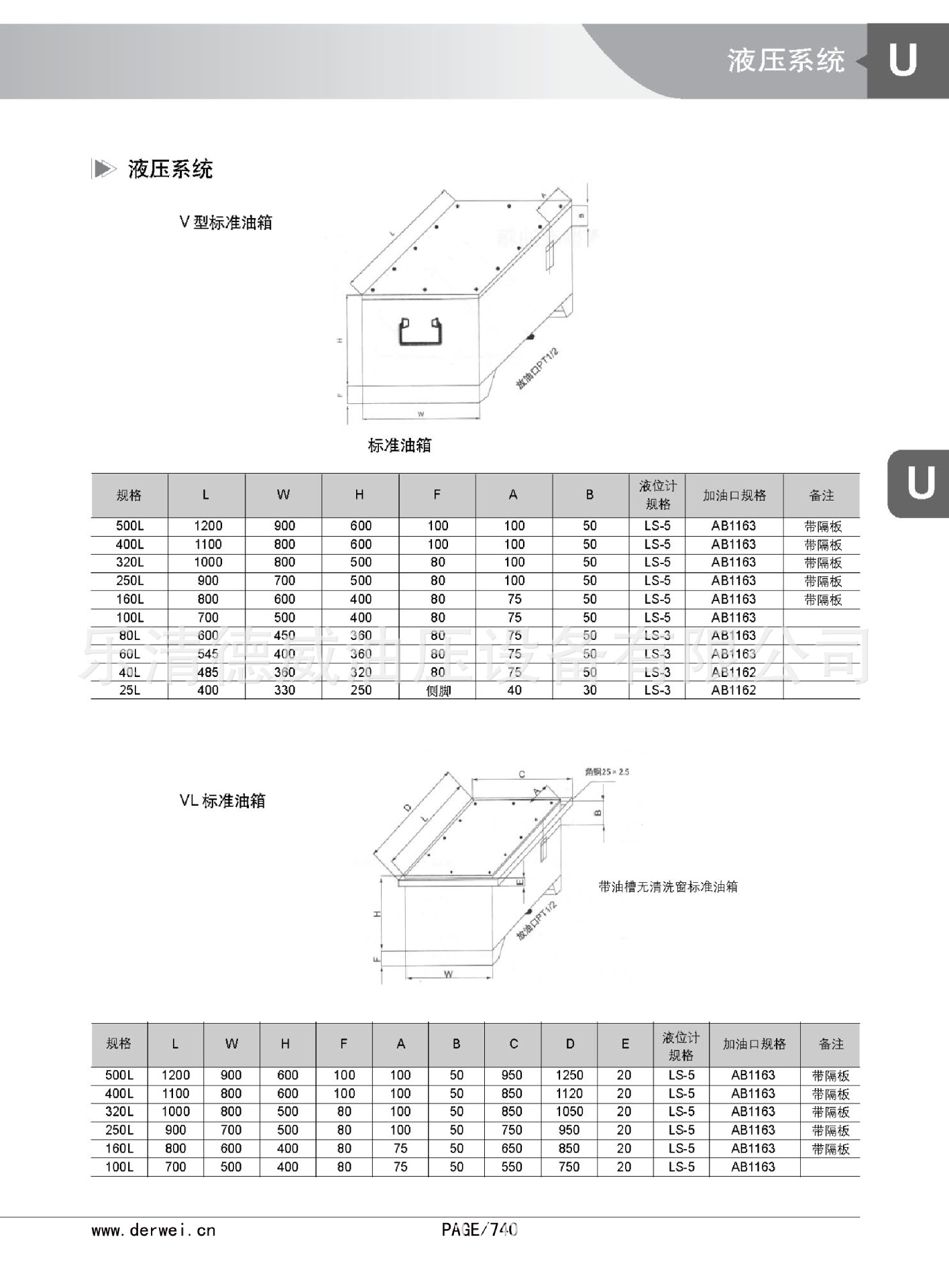

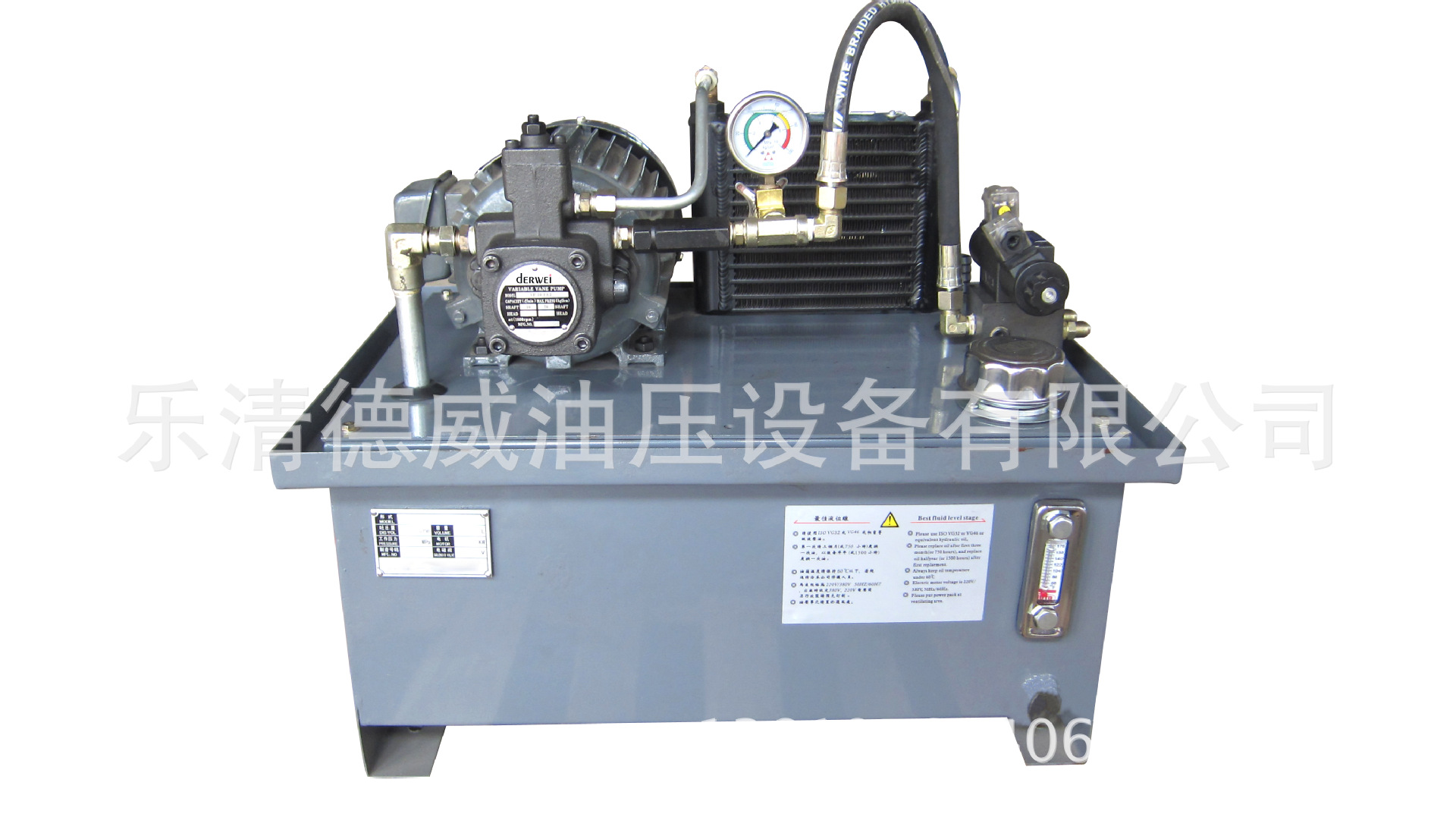

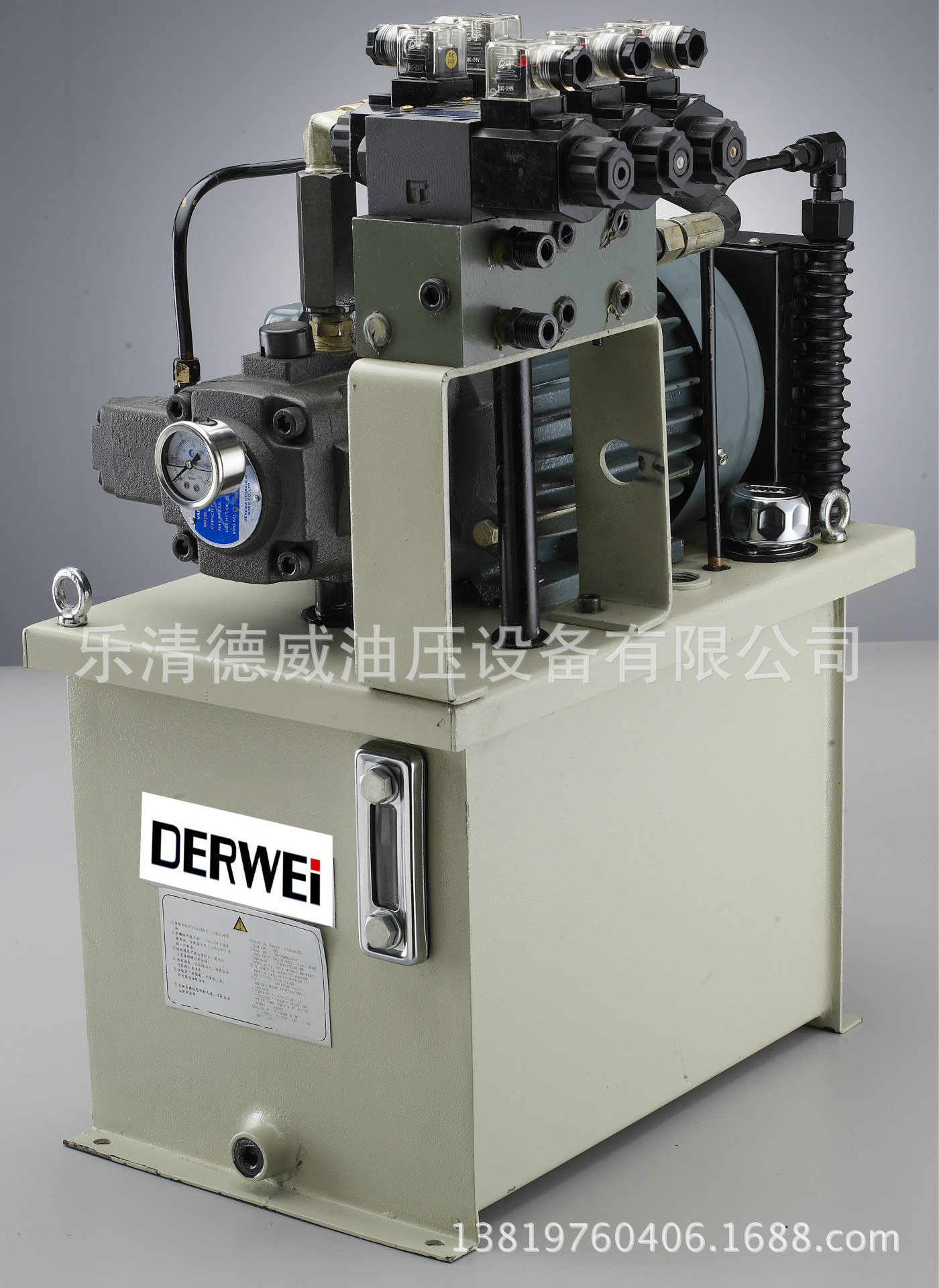

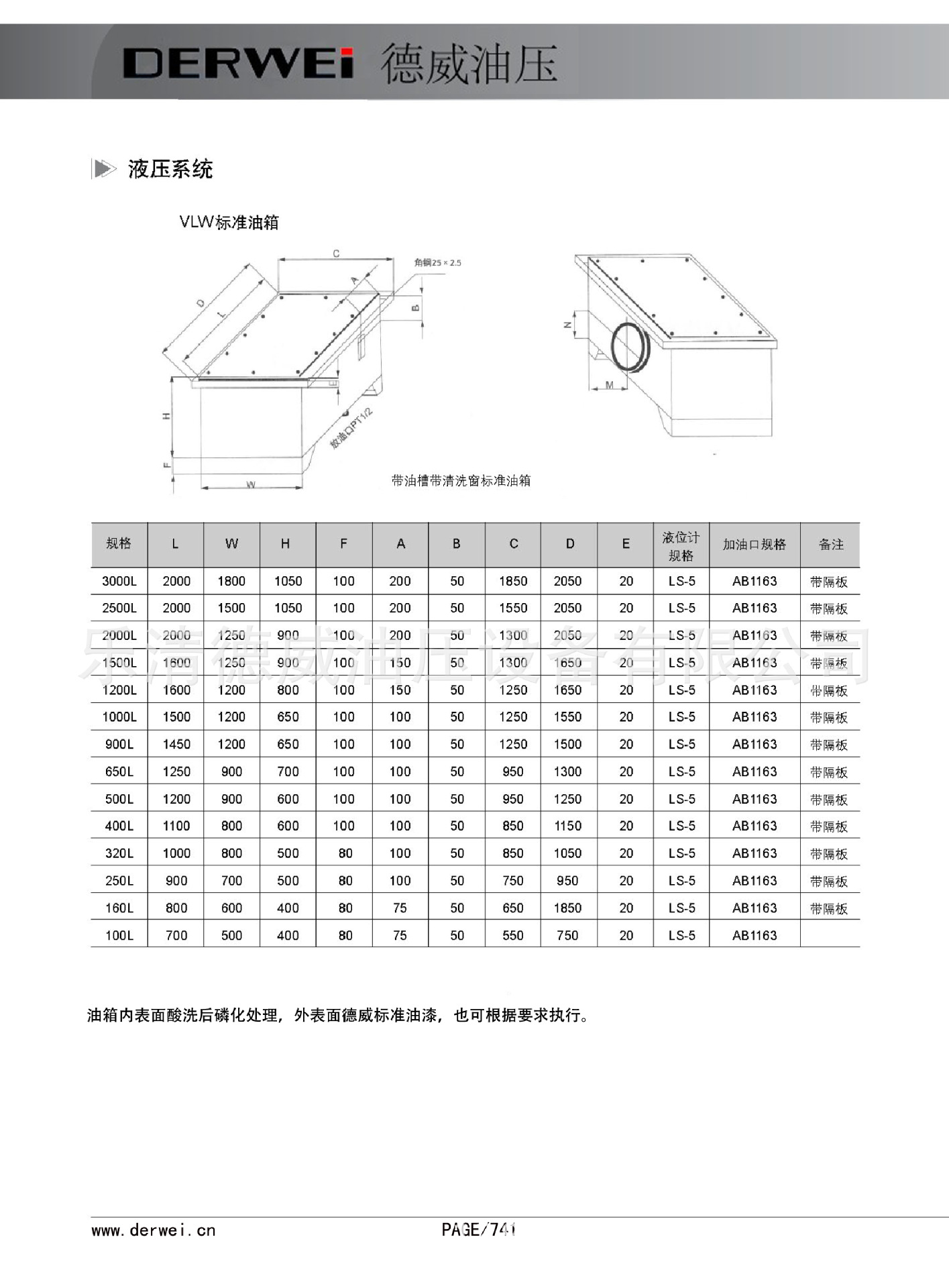

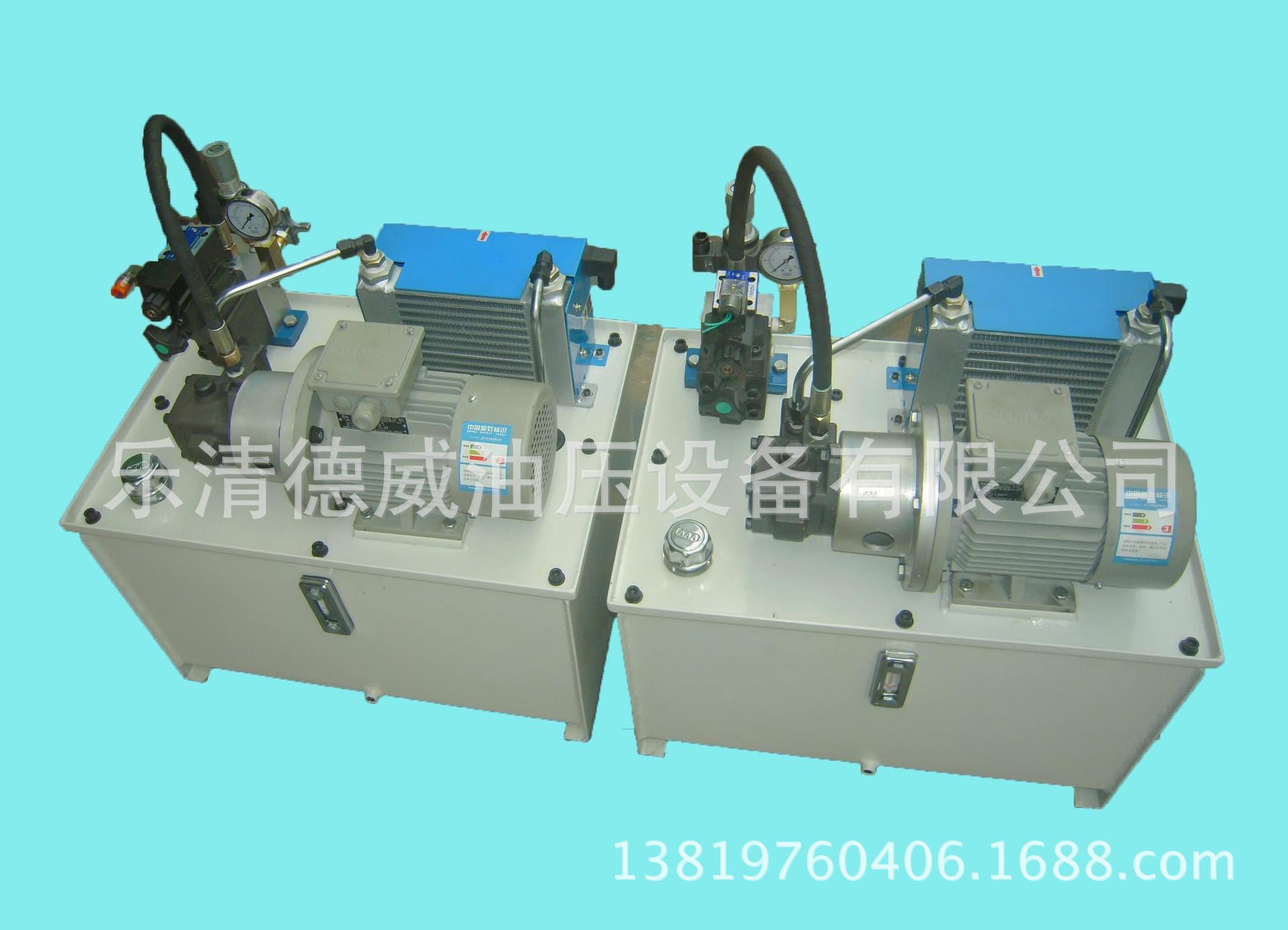

    undefined

    undefined

    undefined

     undefined

    undefined

    undefined

    undefined

    undefined

    undefined

    undefined

    液壓站

           液壓站是由液壓泵、驅動用電動機、油箱、溢流閥等構成的液壓源裝置或包括控製閥在內的液壓裝置。按驅動裝置要求的流向、壓力和流量供油,適用於驅動裝置與液壓站分離的各種機械上,將液壓站與驅動裝置(油缸或馬達)用油管相連,液壓系統既可實現各種規定的動作。


    基本信息

    • 中文名稱                                     液壓站

    • 外文名稱                                     The hydraulic pressure stands

    • 又稱                                           液壓泵站

    • 裝置                                           液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成



      1 基本概述



      液壓站[The hydraulic pressure stands ]
      液壓站又稱液壓泵站,電機帶動油泵旋轉,泵從油泵中吸油後打油,將機械能轉化為液壓油
      的壓力能,液壓油通過集成塊(或閥組合)被液壓閥實現瞭方向、壓力、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中,從而控製瞭液動機方向的變換、力量的大小及速度的快慢,推動各種液壓機械做功。
      它按驅動裝置(主機)要求供油,並控製油流的方向、壓力和流量,它適用於主機與液壓裝置可分離的各種液壓機械下。用戶購買後隻要將液壓站與主機上的執行機構(油缸和油馬達)用油管相連,液壓機械即可實現各種規定的動作、工作循環。
      液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。
      各部件功用如下:
      泵裝置——上裝有電機和油泵,它是液壓站的動力源,將機械能轉化為液壓油的動力能。
      集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。
      閥組合——是板式閥裝在立板上,板後管連接,與集成塊功能相同。
      油箱——是鋼板焊的半封閉容器,上還裝有濾油網、空氣濾清器等,它用來儲油、油的冷卻及過濾。
      電器盒——分兩種形式。一種設置外接引線的端子板;一種是配置瞭全套控製電器。
      液壓站的工作原理如下:電機帶動油泵旋轉,泵從油泵中吸油後打油,將機械能轉化為液壓油的壓力能,液壓油通過集成塊(或閥組合)被液壓閥實現瞭方向、壓力、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中,從而控製瞭液動機方向的變換、力量的大小及速度的快慢,推動各種液壓機械做功。



         2 工作原理

      液壓站又稱液壓泵站,是獨立的液壓裝置,它按驅動裝置(主機)要求供油,並控製油流的方向、壓力和流量,適用於主機與液壓裝置可分離的各種液壓機械下。
      用戶購買後隻要將液壓站與主機上的執行機構(油缸和油馬達)用油管相連,液壓機械即可實現各種規定的動作、工作循環。
      電機帶動油泵旋轉,泵從油箱中吸油後打油,將機械能轉化為液壓油的壓力能,液壓油通過集成塊(或閥組合)被液壓閥實現瞭方向、壓力、流量調節後經外接管路傳輸到液壓機械的油缸或油馬達中,從而控製瞭液動機方向的變換、力量的大小及速度的快慢,推動各種液壓機械做功。



        3 組成部件

      液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成,各部件功用如下:
      泵裝置——上裝有電機和油泵,它是液壓站的動力源,將機械能轉化為液壓油的動力能。
      集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。
      閥組合——是板式閥裝在立板上,板後管連接,與集成塊功能相同。
      油箱——是鋼板焊的半封閉容器,上還裝有濾油網、空氣濾清器等,它用來儲油、油的冷卻及過濾。
      電器盒——分兩種形式:一種設置外接引線的端子板;一種是配置瞭全套控製電器。



        4 分類類型

      液壓站的結構形式,主要以泵裝置的結構形式、安裝位置及冷卻方式來區分。

          1、按泵裝置的機構形式、安裝位置可分為:
      1)上置立式:泵裝置立式安裝在油箱蓋板上,主要用於定量泵系統。
      2)上置臥式:泵裝置臥式安裝在油箱蓋板上,主要用於變量泵系統,以便於流量調節。
      3)旁置式:泵裝置臥式安裝在油箱旁單獨的基礎上,旁置式可裝備備用泵,主要用於油箱容量大250升,電機功率7.5千瓦以上的系統。
      2、按站的冷卻方式可分為:
      1)自然冷卻:靠油箱本身與空氣熱交換冷卻,一般用於油箱容量小於250升的系統。
      2)強迫冷卻:采取冷卻器進行強製冷卻,一般用於油箱容量大於250升的系統。液壓站以油箱的有效貯油量度及電機功率為主要技術參數。油箱容量共有18種規格(單位:升/L): 25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200 、4000、5000、6000 本系列液壓站根據用戶要求及依據工況使用條件,可以做到:①按系統配置集成塊,也可不帶集成塊;②可設置冷卻器、加熱器、蓄能器;③可設置電氣控製裝,也可不帶電氣控製裝置.
      3、按油箱形式可分為:
      1)普通鋼板:箱體采用5MM-6MM鋼板焊接,麵板采用10-12MM鋼板,若開孔過多可適當加厚或增加加強筋。
      2)不銹鋼板:箱體選用304不銹鋼板,厚度2-3MM,麵板采用304不銹鋼板厚度3-5MM,承重部位增加加強筋。
      3)普通鋼板油箱內部防銹處理較難實現,鐵銹進入油循環系統會造成很多故障,采用全不銹鋼設計的油箱則解決瞭這一業界難題。
      4、按常用液壓缸的結構形式可分為:
      1)活塞式
      單活塞桿液壓缸隻有一端有活塞桿。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油,以實現雙向運動,故稱為雙作用缸。
      2)柱塞式
      ①柱塞式液壓缸是一種單作用式液壓缸,靠液壓力隻能實現一個方向的運動,柱塞回程要靠其它外力或柱塞的自重;
      ②柱塞隻靠缸套支承而不與缸套接觸,這樣缸套極易加工,故適於做長行程液壓缸;
      ③工作時柱塞總受壓,因而它必須有足夠的剛度;
      ④柱塞重量往往較大,水平放置時容易因自重而下垂,造成密封件和導向單邊磨損,故其垂直使用更有利。
      3)伸縮式
    伸縮式液壓缸具有二級或多級活塞,伸縮式液壓缸中活塞伸出的順序式從大到小,而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程,而縮回時長度較短,結構較為緊湊。此種液壓缸常用於工程機械和農業機械上。
      4)擺動式
      擺動式液壓缸是輸出扭矩並實現往復運動的執行元件,也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上,而葉片和轉子連接在一起。根據進油方向,葉片將帶動轉子作往復擺動。







         5 避免損失

      有一點機械常識的人都知道,能量會互相轉換的,而把這個知識運用到液壓系統上解釋液壓系統的功率損失是最好不過瞭,液壓系統功率一方麵會造成能量上的損失,使系統的總效率下降,另一方麵,損失掉的這一部分能量將會轉變成熱能,使液壓油的溫度升高,油液變質, 導致液壓設備出現故障。因此,設計液壓系統時,在滿足使用要求的前提下,還應充分考慮降低系統的功率損失。

      第一,從動力源——泵的方麵來考慮,考慮到執行器工作狀況的多樣化,有時系統需要大流量,低壓力;有時又需要小流量,高壓力。所以選擇限壓式變量泵為宜,因為這種類型 的泵的流量隨系統壓力的變化而變化。當系統壓力降低時,流量比較大,能滿足執行器的快速行程。當系統壓力提高時流量又相應減小,能滿足執行器的工作行程。這樣既能滿足 執行器的工作要求,又能使功率的消耗比較合理。

      第二,液壓油流經各類液壓閥時不可避免的存在著壓力損失和流量損失,這一部分的能量損失在全部能量損失中占有較大的比重。因此,合理選擇液壓器,調整壓力閥的壓力也是 降低功率損失的一個重要方麵。流量閥按系統中流量調節范圍選取並保證其最小穩定流量能滿足使用要求,壓力閥的壓力在滿足液壓設備正常工作的情況下,盡量取較低的壓力。

      第三,如果執行器具有調速的要求,那麼在選擇調速回路時,既要滿足調速的要求,又要盡量減少功率損失。常見的調速回路主要有:節流調速回路,容積調速回路,容積節流調 速回路。其中節流調速回路的功率損失大,低速穩定性好。而容積調速回路既無溢流損失,也無節流損失,效率高,但低速穩定性差。如果要同時滿足兩方麵的要求,可采用差壓 式變量泵和節流閥組成的容積節流調速回路,並使節流閥兩端的壓力差盡量小,以減小壓力損失。

      第四,合理選擇液壓油。液壓油在管路中流動時,將呈現出黏性,而黏性過高時,將產生較大的內摩擦力,造成油液發熱,同時增加油液流動時的阻力。當黏性過低時,易造成泄 漏,將降低系統容積效率,因此,一般選擇黏度適宜且黏溫特性比較好的油液。另外,當油液在管路中流動時,還存在著沿程壓力損失和局部壓力損失,因此設計管路時盡量縮短 管道,同時減少彎管。

      以上就是避免液壓系統功率損失所提出來的幾點工作,但是影響液壓系統功率損失的因素還有很多,所以如果當具體設計一液壓系統時,還需綜合考慮其他各個方麵的要求。



        6保養

      一個液壓系統的好壞不僅取決於系統設計的合理性和系統元件性能的的優劣,還因系統的污染防護和處理,系統的污染直接影響液壓系統工作的可靠性和元件的使用壽命,據統計,國內外的的液壓系統故障大約有70%是由於污染引起的。

    1、 油液污染對系統的危害主要如下

      1)元件的污染磨損

      油液中各種污染物引起元件各種形式的磨損,固體顆粒進入運動副間隙中,對零件表麵產生切削磨損或是疲勞磨損。高速液流中的固體顆粒對元件的表麵沖擊引起沖蝕磨損。油液中的水和油液氧化變質的生成物對元件產生腐蝕作用。此外,系統的油液中的空氣引起氣蝕,導致元件表麵剝蝕和破壞。

      2)元件堵塞與卡緊故障

      固體顆粒堵塞液壓閥的間隙和孔口,引起閥芯阻塞和卡緊,影響工作性能,甚至導致嚴重的事故。

      3)加速油液性能的劣化

      油液中的水和空氣以其熱能是油液氧化的主要條件,而油液中的金屬微粒對油液的氧化起重要催化作用,此外,油液中的水和懸浮氣泡顯著降低瞭運動副間油膜的強度,使潤滑性能降低。

    2 、污染物的種類

      污染物是液壓系統油液中對系統起危害作用的的物質,它在油液中以不同的形態形式存在,根據其物理形態可分成:固態污染物、液態污染物、氣態污染物。

      固態污染物可分成硬質污染物,有:金剛石、切削、矽沙、灰塵、磨損金屬和金屬氧化物;軟質污染物有:添加劑、水的凝聚物、油料的分解物與聚合物和維修時帶入的棉絲、纖維。

      液態污染物通常是不符合系統要求的切槽油液、水、塗料和氯及其鹵化物等,通常我們難以去掉,所以在選擇液壓油時要選擇符合系統標準的液壓油,避免一些不必要的故障。

      氣態污染物主要是混入系統中的空氣。

      這些顆粒常常是如此的細小,以至於不能沉淀下來而懸浮於油液之中,最後被擠到各種閥的間隙之中,對一個可靠的液壓系統來說,這些間隙的對實現有限控製、重要性和準確性是極為重要的。

    3 、污染物的來源

      系統油液中污染物的來源途徑主要有以下幾個方麵:

      1)外部侵入的污染物:外部侵入污染物主要是大氣中的沙礫或塵埃,通常通過油箱氣孔,油缸的封軸,泵和馬達等軸侵入系統的。主要是使用環境的影響。

      2)內部污染物:元件在加工時、裝配、調試、包裝、儲存、運輸和安裝等環節中殘留的污染物,當然這些過程是無法避免的,但是可以降到最低,有些特種元件在裝配和調試時需要在潔凈室或潔凈臺的環境中進行。3)液壓系統產生的污染物:系統在運作過程當中由於元件的磨損而產生的顆粒,鑄件上脫落下來的砂粒,泵、閥和接頭上脫落下來的金屬顆粒,管道內銹蝕剝落物以其油液氧化和分解產生的顆粒與膠狀物,更為嚴重的是系統管道在正式投入作業之前沒有經過沖洗而有的大量雜質。



    7 故障診斷

        液壓傳動系統由於其獨特的優點,即具有廣泛的工藝適應性、優良的控製性能和較低廉的成本,在各個領域中獲得愈來愈廣泛的應用。但由於客觀上元、輔件質量不穩定和主觀上使用、維護不當,且系統中各元件和工作液體都是在封閉油路內工作,不象機械設備那樣直觀,也不象電氣設備那樣可利用各種檢測機器方便地測量各種參數,液壓設備中,僅靠有限幾個壓力表、流量計等來指示系統某些部位的工作參數,其他參數難以測量,而且一般故障根源有許多種可能,這給液壓系統故障診斷帶來一定困難。

      在生產現場,由於受生產計劃和技術條件的製約,要求故障診斷人員準確、簡便和高效地診斷出液壓設備的故障;要求維修人員利用現有的信息和現場的技術條件,盡可能減少拆裝工作量,節省維修工時和費用,用最簡便的技術手段,在盡可能短的時間內,準確地找出故障部位和發生故障的原因並加以修理,使系統恢復正常運行,並力求今後不再發生同樣故障。

          1 液壓系統故障診斷的一般原則

      正確分析故障是排除故障的前提,系統故障大部分並非突然發生,發生前總有預兆,當預兆發展到一定程度即產生故障。引起故障的原因是多種多樣的,並無固定規律可尋。統計表明,液壓系統發生的故障約90%是由於使用管理不善所致為瞭快速、準確、方便地診斷故障,必須充分認識液壓故障的特征和規律,這是故障診斷的基礎。

      以下原則在故障診斷中值得遵循

      (1)首先判明液壓系統的工作條件和外圍環境是否正常需首先搞清是設備機械部分或電器控製部分故障,還是液壓系統本身的故障,同時查清液壓系統的各種條件是否符合正常運行的要求。

      (2)區域判斷根據故障現象和特征確定與該故障有關的區域,逐步縮小發生故障的范圍,檢測此區域內的元件情況,分析發生原因,最終找出故障的具體所在。

      (3)掌握故障種類進行綜合分析根據故障最終的現象,逐步深入找出多種直接的或間接的可能原因,為避免盲目性,必須根據系統基本原理,進行綜合分析、邏輯判斷,減少懷疑對象逐步逼近,最終找出故障部位。

      (4)驗證可能故障原因時,一般從最可能的故障原因或最易檢驗的地方開始,這樣可減少裝拆工作量,提高診斷速度。

      (5)故障診斷是建立在運行記錄及某些系統參數基礎之上的。建立系統運行記錄,這是預防、發現和處理故障的科學依據;建立設備運行故障分析表,它是使用經驗的高度概括總結,有助於對故障現象迅速做出判斷;具備一定檢測手段,可對故障做出準確的定量分析。

          2 故障診斷方法

      日常查找液壓系統故障的傳統方法是邏輯分析逐步逼近斷。

      基本思路是綜合分析、條件判斷。即維修人員通過觀察、聽、觸摸和簡單的測試以及對液壓系統的理解,憑經驗來判斷故障發生的原因。當液壓系統出現故障時,故障根源有許多種可能。采用邏輯代數方法,將可能故障原因列表,然後根據先易後難原則逐一進行邏輯判斷,逐項逼近,最終找出故障原因和引起故障的具體條件。

      故障診斷過程中要求維修人員具有液壓系統基礎知識和較強的分析能力,方可保證診斷的效率和準確性。但診斷過程較繁瑣,須經過大量的檢查,驗證工作,而且隻能是定性地分析,診斷的故障原因不夠準確。為減少系統故障檢測的盲目性和經驗性以及拆裝工作量,傳統的故障診斷方法已遠不能滿足現代液壓系統的要求。隨著液壓系統向大型化、連續生產、自動控製方向發展,又出現瞭多種現代故障診斷方法。如鐵譜技斷,可從油液中分離出來的各種磨粒的數量、形狀、尺寸、成分以及分佈規律等情況,及時、準確地判斷出系統中元件的磨損部位、形式、程度等。而且可對液壓油進行定量的污染分析和評價,做到在線檢測和故障預防。

      基於人工智能的專傢診斷系斷,它通過計算機模仿在某一領域內有經驗專傢解決問題的方法。將故障現象通過人機介面輸入計算機,計算機根據輸入的現象以及知識庫中的知識,可推算出引起故障的原因,然後通過人機介面輸出該原因,並提出維修方案或預防措施。這些方法給液壓系統故障診斷帶來廣闊的前景,給液壓系統故障診斷自動化奠定瞭基礎。但這些方法大都需要昂貴的檢測設備和復雜的傳感控製系統和計算機處理系統,有些方法研究起來有一定困難,一般情況下不適應於現場推廣使用。下麵介紹一種簡單、實用的液壓系統故障診斷方法。

      基於參數測量的故障診斷系統

      一個液壓系統工作是否正常,關鍵取決於兩個主要工作參數即壓力和流量是否處於正常的工作狀態,以及系統溫度和執行器速度等參數的正常與否。液壓系統的故障現象是各種各樣的,故障原因也是多種因素的綜合。同一因素可能造成不同的故障現象,而同一故障又可能對應著多種不同原因。例如:油液的污染可能造成液壓系統壓力、流量或方向等各方麵的故障,這給液壓系統故障診斷帶來極大困難。

      參數測量法診斷故障的思路是這樣的,任何液壓系統工作正常時,系統參數都工作在設計和設定值附近,工作中如果這些參數偏離瞭預定值,則系統就會出現故障或有可能出現故障。即液壓系統產生故障的實質就是系統工作參數的異常變化。因此當液壓系統發生故障時,必然是系統中某個元件或某些元件有故障,進一步可斷定回路中某一點或某幾點的參數已偏離瞭預定值。這說明如果液壓回路中某點的工作參數不正常,則系統已發生瞭故障或可能發生瞭故障,需維修人員馬上進行處理。這樣在參數測量的基礎上,再結合邏輯分析法,即可快速、準確地找出故障所在。參數測量法不僅可以診斷系統故障,而且還能預報可能發生的故障,並且這種預報和診斷都是定量的,大大提高瞭診斷的速度和準確性。這種檢測為直接測量,檢測速度快,誤差小,檢測設備簡單,便於在生產現場推廣使用。適合於任何液壓系統的檢測。測量時,既不需停機,又不損壞液壓系統,幾乎可以對系統中任何部位進行檢測,不但可診斷已有故障,而且可進行在線監測、預報潛在故障。

    3 參數測量法原理

      隻要測得液壓系統回路中所需任意點處工作參數,將其與系統工作的正常值相比較,即可判斷出系統工作參數是否正常,是否發生瞭故障以及故障的所在部位。

      液壓系統中的工作參數,如壓力、流量、溫度等都是非電物理量,用通用機器采用間接測量法測量時,首先需利用物理效應將這些非電量轉換成電量,然後經放大、轉換和顯示等處理,被測參數則可用轉換後的電信號代表並顯示。由此可判斷液壓系統是否有故障。但這種間接測量方法需各種傳感器,檢測裝置較復雜,測量結果誤差大、不直觀,不便於現場推廣使用。

      通過多年的教學和生產實踐,設計出一種簡單、實用的液壓系統故障檢測回路。檢測回路通常和被檢測系統並聯連接,此連接需在被測點設置的雙球閥三通接頭,它主要用於對系統進行不拆卸檢測。它對液壓系統所需點的各種參數進行直接的快速檢測,不需任何傳感器,它可同時檢測系統中的壓力、流量和溫度三個參數,而執行器的速度和轉速則可通過測量出口流量的方法計算得到。例如:隻要在泵出口及執行器進、出口安裝雙球閥三通,則通過測量1、2、3三點的壓力、流量及溫度值,則可立刻診斷出故障所在的大致部位(泵源、控製傳動部分或執行器部分)。增加參數檢測點,則可縮小故障發生區域。

      系統正常工作時,閥門1開啟,2關閉,檢測口罩上防塵罩,以防污染。檢測時,隻要將檢測回路與檢測口接通,即旋緊活接頭螺紋並打開閥門2。通過調節閥門1和溢流閥7即可方便地測出壓力、流量、溫度、速度等參數。但要求系統配管時,將雙球閥三通在需檢測系統參數的部位當作接管或彎管接頭來配置。

      1,2.截止球閥3,8.軟管4.壓力表5.流量計

      6.溫度計7.溢流閥9.過濾器

          4 、參數測量方法

      第1步:測壓力,首先將檢測回路的軟管接頭與雙球閥三通螺紋介面旋緊接通。打開球閥2,關死溢流閥3,切斷回油通道,這時從壓力表上可直接讀出所測點的壓力值(為系統的實際工作壓力)。

      第2步:測流量和溫度——慢慢松開溢流閥7手柄,再關閉球閥1。重新調整溢流閥7,使壓力表4讀數為所測壓力值,此時流量計5讀數即為所測點的實際流量值。同時溫度計6上可顯示出油液溫度值。

      第3步:測轉速(速度)——不論泵、馬達或缸其轉速或速度僅取決於兩個因素,即流量和它本身的幾何尺寸(排量或麵積),所以隻要測出馬達或缸的輸出流量(對泵為輸入流量),除以其排量或麵積即得到轉速或速度值。

      2.2參數測量法實例

      此系統在調試中出現以下現象:泵能工作,但供給合模缸和註射缸的高壓泵壓力上不去(壓力調至8.0Mpa左右,再無法調高),泵有輕微的異常機械噪聲,水冷系統工作,油溫、油位均正常,有回油。

      從回路分析故障有以下可能原因:

      (1)溢流閥故障。可能原因:調整不正確,彈簧屈服,阻尼孔堵塞,滑閥卡住。

      (2)電液換向閥或電液比例閥故障。可能原因:復位彈簧折斷,控製壓力不夠,滑閥卡住,比例閥控製部分故障。

      (3)液壓泵故障。可能原因:泵轉速過低,葉片泵定子異常磨損,密封件損壞,泵吸入口進入大量空氣,過濾器嚴重堵塞。

           5 故障診斷方法

      (1)應用傳統的邏輯分析逐步逼近法。需對以上所有可能原因逐一進行分析判斷和檢驗,最終找出故障原因和引起故障的具體元件。此法診斷過程繁瑣,須進行大量的裝拆、驗證工作,效率低,工期長,並且隻能是定性分析,診斷不夠準確。

      (2)應用基於參數測量的故障診斷系統。隻需在系統配管時,在泵的出口a、換向閥前b及缸的入口c三點設置雙球閥三通,則利用故障診斷檢測回路,在幾秒鐘內即可將系統故障限製在某區域內並根據所測參數值診斷出故障所在。檢測過程如下:

      (a)將故障診斷回路與檢測口a接通,打開球閥2並旋松溢流閥7,再關死球閥1,這時調節溢流閥7即可從壓力表4上觀察泵的工作壓力變化情況,看其是否能超過8.0Mpa並上升至所需高壓值。若不能則說明是泵本身故障,若能說明不是泵故障,則應繼續檢測。

      (b)若泵無故障,則利用故障診斷回路檢測b點壓力變化情況。若b點工作壓力能超過8.0Mpa並上升至所需高壓值,則說明系統主溢流閥工作正常,需繼續檢測。

      若溢流閥無故障,則通過檢測c點壓力變化情況即可判斷出是否換向閥或比例閥故障。

      通過檢測最終故障原因是葉片泵內漏嚴重所引起。拆卸泵後方知,葉片泵定子由於滑潤不良造成異常磨損,引起內漏增大,使系統壓力提不高,進一步發現是由於水冷系統的水漏入油中造成油乳化而失去潤滑作用引起的。

         6 結論

      參數測量法是一種實用、新型的液壓系統故障診斷方法,它與邏輯分析法相結合,大大提高瞭故障診斷的快速性和準確性。首先這種測量是定量的,這就避免瞭個人診斷的盲目性和經驗性,診斷結果符合實際。其次故障診斷速度快,經過幾秒到幾十秒即可測得系統的準確參數,再經維修人員簡單的分析判斷即得到診斷結果。再者此法較傳統故障診斷法降低系統裝拆工作量一半以上。



    8 此故障診斷檢測回路具有以下功能

      (1)能直接測量並直觀顯示液流流量、壓力和溫度,並能間接測量泵、馬達轉速。

      (2)可以利用溢流閥對系統中被測部分進行模擬加載,調壓方便、準確;為保證所測流量準確性,可從溫度表直接觀察測試溫差(應小於±3℃)。

      (3)適應於任何液壓系統,且某些系統參數可實現不停車檢測。

      (4)結構輕便簡單,工作可靠,成本低廉,操作簡便。

      這種檢測回路將加載裝置和簡單的檢測機器結合在一起,可做成便攜式檢測機,測量快速、方便、準確,適於在現場推廣使用。它為檢測、預報和故障診斷自動化打下基礎。



    9 系統維護

      一個系統在正式投入之前一般都要經過沖洗,沖洗的目的就是要清除殘留在系統內的污染物、金屬屑、纖維化合物、鐵心等,在最初兩小時工作中,即使沒有完全損壞系統,也會引起一系列故障。所以應該按下列步驟來清洗系統油路:

      1)用一種易乾的清潔溶劑清洗油箱,再用經過過濾的空氣清除溶劑殘渣。

      2)清洗系統全部管路,某些情況下需要把管路和接頭進行浸漬。

      3)在管路中裝油濾,以保護閥的供油管路和壓力管路。

      4)在集流器上裝一塊沖洗板以代替精密閥,如電液伺服閥等。

      5)檢查所有管路尺寸是否合適,連接是否正確。

      要是系統中使用到電液伺服閥,我不妨多說兩句,伺服閥得沖洗板要使油液能從供油管路流向集流器,並直接返回油箱,這樣可以讓油液反復流通,以沖洗系統,讓油濾濾掉固體顆粒,沖洗過程中,沒隔1~2小時要檢查一下油濾,以防油濾被污染物堵塞,此時旁路不要打開,若是發現油濾開始堵塞就馬上換油濾。

      沖洗的周期由系統的構造和系統污染程度來決定,若過濾介質的試樣沒有或是很少外來污染物,則裝上新的油濾,卸下沖洗板,裝上閥工作!

      有計劃的維護:建立系統定期維護製度,對液壓系統較好的維護

          1 保養建議如下

      1)至多500小時或是三個月就要檢查和更換油液。

      2)定期沖洗油泵的進口油濾。

      3)檢查液壓油被酸化或其他污染物污染情況,液壓油的氣味可以大致鑒別是否變質。

      4)修護好系統中的泄漏。

      5)確保沒有外來顆粒從油箱的通氣蓋、油濾的塞座、回油管路的密封墊圈以及油箱其他開口處進入油箱。



    10優缺點

          1 液壓傳動的優點

      (1)體積小、重量輕,因此慣性力較小,當突然過載或停車時,不會發生大的沖擊;

      (2)能在給定范圍內平穩的自動調節牽引速度,並可實現無極調速;

      (3)換向容易,在不改變電機旋轉方向的情況下,可以較方便地實現工作機構旋轉和直線往復運動的轉換;

      (4)液壓泵和液壓馬達之間用油管連接,在空間佈置上彼此不受嚴格限製;

      (5)由於采用油液為工作介質,元件相對運動表麵間能自行潤滑,磨損小,使用壽命長;

      (6)操縱控製簡便,自動化程度高;

      (7)容易實現過載保護。

          2 液壓傳動的缺點

      (1)使用液壓傳動對維護的要求高,工作油要始終保持清潔;

      (2)對液壓元件製造精度要求高,工藝復雜,成本較高;

      (3)液壓元件維修較復雜,且需有較高的技術水平;

      (4)用油做工作介質,在工作麵存在火災隱患;

      (5)傳動效率低。







    11 常見問題

          1 、液壓系統泄漏的原因

      1)設計及製造的缺陷所造成的;

      2)沖擊和振動造成管接頭松動;

      3)動密封件及配合件相互磨損(液壓缸尤甚);(4)油溫過高及橡膠密封與液壓油不相容而變質。下麵就結合以上幾個方麵淺談一下控製泄漏的措施。

          2 、控製液壓系統泄漏的控製方案

      方案一:設計及製造缺陷的解決方法:

      1)、液壓元件外配套的選擇往往在液壓系統的泄漏中起著決定性的影響。這就決定我們技術人員在新產品設計、老產品的改進中,對缸、泵、閥件,密封件,液壓輔件等的選擇,要本著好中選優,優中選廉的原則慎重的、有比較的進行。

      2)、合理設計安裝麵和密封麵:當閥組或管路固定在安裝麵上時,為瞭得到滿意的初始密封和防止密封件被擠出溝槽和被磨損,安裝麵要平直,密封麵要求精加工,表麵粗糙度要達到0.8μm,平麵度要達到0.01/100mm。表麵不能有徑向劃痕,連接螺釘的預緊力要足夠大,以防止表麵分離。

      3)、在製造及運輸過程中,要防止關鍵表麵磕碰,劃傷。同時對裝配調試過程要嚴格的進行監控,保證裝配質量。

      4)、對一些液壓系統的泄露隱患不要掉已輕心,必須加以排除。

      方案二:減少沖擊和振動:為瞭減少承受沖擊和振動的管接頭松動引起的液壓系統的泄漏,可以采取以下措施:

      ①使用減震支架固定所有管子以便吸收沖擊和振動;

      ②使用低沖擊閥或蓄能器來減少沖擊;

      ③適當佈置壓力控製閥來保護系統的所有元件;

      ④盡量減少管接頭的使用數量,管接頭盡量用焊接連接;

      ⑤使用直螺紋接頭,三通接頭和彎頭代替錐管螺紋接頭;

      ⑥盡量用回油塊代替各個配管;

      ⑦針對使用的最高壓力,規定安裝時使用螺栓的扭矩和堵頭扭矩,防止結合麵和密封件被蠶食;

      ⑧正確安裝管接頭。

      方案三:減少動密封件的磨損:大多數動密封件都經過精確設計,如果動密封件加工合格,安裝正確,使用合理,均可保證長時間相對無泄漏工作。從設計角度來講,設計者可以采用以下措施來延長動密封件的壽命:

      1、消除活塞桿和驅動軸密封件上的側載荷;

      2、用防塵圈、防護罩和橡膠套保護活塞桿,防止磨料、粉塵等雜質進入;

      3、設計選取合適的過濾裝置和便於清洗的油箱以防止粉塵在油液中累積;

      4、使活塞桿和軸的速度盡可能低。

      方案四:對靜密封件的要求:

      靜密封件在剛性固定表麵之間防止油液外泄。合理設計密封槽尺寸及公差,使安裝後的密封件到一定擠壓產生變形以便填塞配合表麵的微觀凹陷,並把密封件內應力提高到高於被密封的壓力。當零件剛度或螺栓預緊力不夠大時,配合表麵將在油液壓力作用下分離,造成間隙或加大由於密封表麵不夠平而可能從開始就存在的間隙。隨著配合表麵的運動,靜密封就成瞭動密封。粗糙的配合表麵將磨損密封件,變動的間隙將蠶食密封件邊緣。

      方案五:控製油溫防止密封件變質:

      密封件過早變質可能是由多種因素引起的,一個重要因素是油溫過高。溫度每升高10℃則密封件壽命就會減半,所以應合理設計高效液壓系統或設置強製冷卻裝置,使最佳油液溫度保持在65℃以下;工程機械不許超過80℃;另一個因素可能是使用的油液與密封材料的相容性問題,應按使用說明書或有關手冊選用液壓油和密封件的型式和材質,以解決相容性問題,延長密封件的使用壽命。
