| 品牌 | 育仰 | 材質 | 金屬 | 規格 | 1600×900×1700mm |
| 型號 | YUY-6010 |

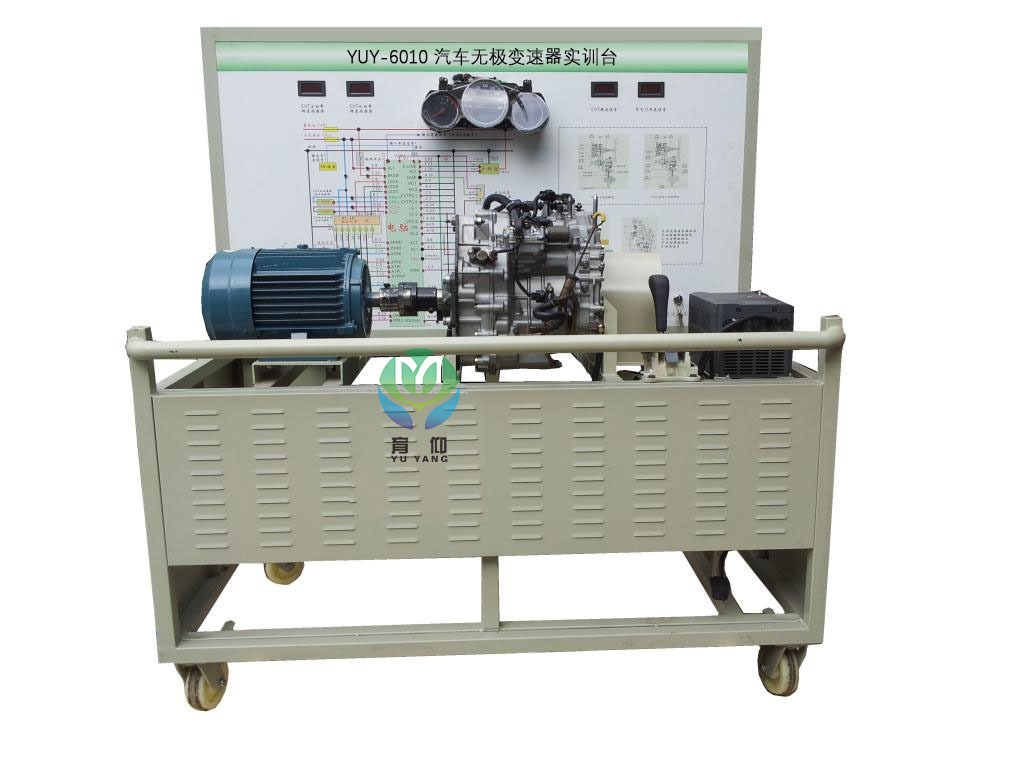

YUY-6010汽車無極變速器實訓臺
一、產品簡介
該無極變速器實訓臺采用電控無級變速器總成為基礎，用可調速三相異步電動機做動力源，可對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程；
適用於學校對自動變速器理論和維修實訓的教學需要。
本無極變速器實訓臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的無級變速器、充分展示無級變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控製和電子控製等。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為瞭防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。
3.實訓臺麵板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析CVT自動變速器控製系統的工作原理。
4.實訓臺麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺麵板上安裝有汽車機表、可實時顯示轉速、車速等參數變化。
實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對無級變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺麵板上安裝有無級變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
7.實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
8.設備麵板櫃：1.5mm冷板沖壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富並可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術規格
外形尺寸：1600×900×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
三相異步電動機：
電壓：AC 380V/660V
電流：8.2A/4.7A
功率：4KW/5.5kw
轉速：2880r/min
功率：5.5KW/7.5KW
輸入：AC 3PH 380V±15%
輸出：9A/13A AC3PH 0~380V 0~400Hz
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
麵板櫃：1.5mm冷板沖壓成形，背麵設置維修門；
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板(帶3mm厚有機玻璃保護) | 裝有各種檢測端子以及彩色原理圖 | 套 | 1 |
| 2 | 組合機表 | 套 | 1 | |
| 3 | 無級變速器控製電腦 | 臺 | 1 | |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 無級變速器總成 | CVT，含各種傳感器 | 套 | 1 |
| 7 | 壓力表 | 0-25kg/cm2 | 個 | 1 |
| 8 | 節氣門總成 | 套 | 1 | |
| 9 | 曲軸傳感器及信號盤 | 套 | 1 | |
| 10 | 變速器檔位總成 | 套 | 1 | |
| 11 | 變速器油散熱裝置 | 套 | 1 | |
| 12 | 三相異步電動機 | 臺 | 1 | |
| 13 | 變頻器 | 臺 | 1 | |
| 14 | 移動臺架(帶自鎖腳輪裝置) | 1600×900×1700mm(長×寬×高) | 臺 | 1 |
| 15 | 故障模擬與故障排除裝置 | 套 | 1 |
