機電傳動控製綜合實驗臺

（型號：XD2011）

產品簡述

XD2011機電傳動控製綜合實驗臺，由三大部份組成，分別是電氣控製部分和機械部份(3軸聯動)及PC機（用戶自備），采用伺服定位電機、交流變頻器和PLC采用西門子SIEMENS產品、三相異步電動機、步進電機、接近開關；裝置還包括瞭下列常用電工元件：按鈕、指示燈、直流開關電源、傳感器、電流電壓測量機表等設備。本實驗裝置開放化，作為教學、實驗、實訓的載體，將PLC作為控製器，結合典型的工業應用設計瞭豐富的實驗、實訓項目，使學生將教、學、做一體化，可豐富學生的工程系統觀、大大提高學生的工程設計與工程實踐能力。除瞭用於教學實驗、實訓外，還可作為大學生工程訓練、課外創新、課程設計、畢業設計平臺，還可作為企業培養機電設備管理或操作人員的平臺。整個系統采用透明的電氣連接方式，每個部件配置標準接線端子，方便學員對真正數控知識的學習和掌握。因此，本裝置在電氣技術設計、故障診斷、電氣維修、數控機械設計、故障診斷維修、控製編程設計等多方麵對學員進行實訓；

1．基本組成

1）PC機臺式電腦（用戶自備）

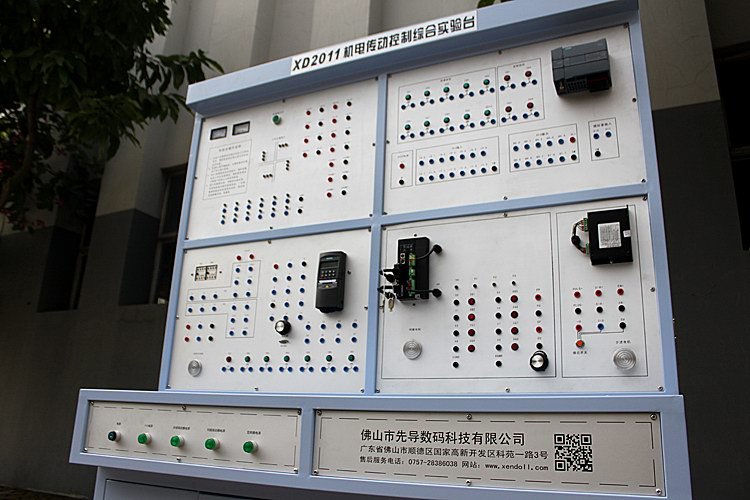

2）電氣控製櫃的主要組成：

●PLC（西門子SIEMENS）

●繼電器和接觸器

●三相異步電動機

●步進電機控製系統

●交流伺服控製系統

●交流變頻器（西門子SIEMENS）

●接近開關

●分區式創新型控製麵板（自製）

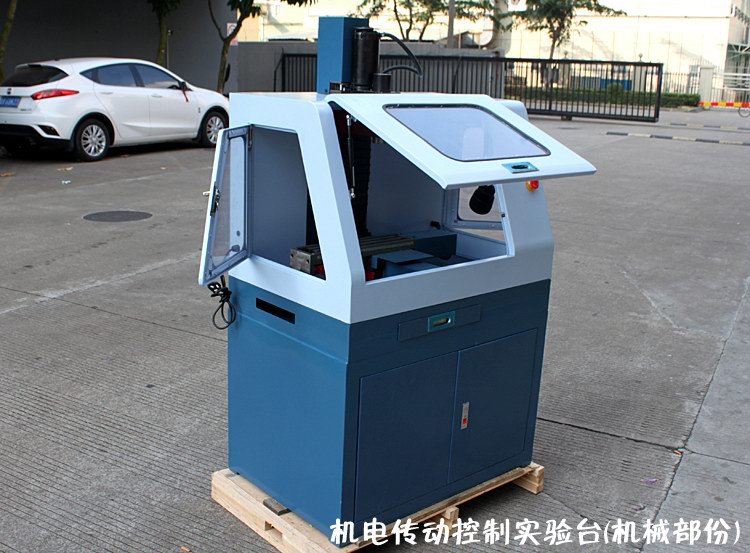

3）機械部份(小型數控鉆銑床)組成：

●X軸、Y軸、Z軸

●高精度工業級滾珠絲桿、機身為鑄鐵、鋼性好，可加工鋼鐵、鋁等。

4）軟件：PLC編程軟件、實驗軟件、先導數控系統控製系統。

2．基本實驗項目

1.PLC認知，Gi~1I(軟硬件結構、系統組成、基本指令、接線、編程下載等)

2.三相異步電動機典型控製實操實訓(點動、自鎖、正反轉、星三角換接啟動等)

3.PLC與步進電機控製

4.PLC控製LED數位管

5.變頻器功能參數設置與操作

6外部端子點動控製

7.變頻器控製電動機正反轉

8.多段速度選擇變頻調速

9.變頻器無級調速

10.外部模擬量方式的變頻調速控製

11.瞬時停電起動控製

12基於PLC的變頻器外部端子的電動機正反轉控製

13.基於PLC數字量方式多段速控製

14.基於變頻器模擬量方式變頻開環調速控製

15.PLC與變頻器通信控製

16.PLC與伺服脈沖控製

17.伺服監控軟件使用

18.伺驅動器模擬調速模式

19.數控機床的基本組成及功能部件的認識實驗

20.數控軟件使用實驗

21.基於數控G代碼的多點定位孔加工實驗

22.基於數控G代碼的平麵軌跡加工實驗

23.基於數控G代碼的型腔加工實驗

24.PLC與控製數控機床步進電機實驗

3．技術參數

●電氣安裝平臺尺寸：1200*1000mm

●控製器安裝平麵尺寸：1200*500mm

●電氣櫃實驗臺：1500*1000*1900mm

●交流伺服單元：750W伺服電機及驅動器，配有相應的監察軟件

●變頻器單元：西門子SIEMENS變頻器MM440(2UC17-5AA1)，OBPOO-OAA1西門子變頻器麵板

●步進驅動及電機：6N.m電機和4N.m電機及驅動模塊

●三相異步電機：120W/380V/1200轉

●直流無刷電機功率：350W

●接近開關：頻率: 50額定電壓: 24(V)額定電流: 10(A)檢測距離: 7(mm)

●主軸轉速：100-2500轉/分鐘

●系統分辨率：0.00125mm

●數控系統：3軸聯動數控系統

●X/Y/Z軸行程范圍：210/95/200mm

●絲桿：工業級滾珠絲桿

●重復定位精度：0.02mm

●主軸錐度：MT3

●工作臺T型槽尺寸：12 mm

●工作臺T型槽個數：3

●工作臺尺寸：380 × 90mm

●電源單元：使用220伏電壓， 電源保護和配電元件，配置電源保護和配電元件，同時配置直流開關電源，為系統提供使用電源；24VDC 3A輸出和5V 1A輸出；配置220VAC和直流電源信號指示燈；配置電壓漏電保護、電流漏電保護器和保險器，保護人身安全

特點：

·實驗內容涉及機械、電氣、計算機技術、通訊技術等方麵，覆蓋麵廣，綜合性強

·各功能部件敞開性好，有利於加深學生的感性認識

·通過多個模塊，靈活組成各種系統

·實驗過程接近實際機電產品的組裝調試過程，實戰性強

·學生可根據自己的構思進行創新設計

麵向課程：

《機電傳動控製》，《可編程控製器原理與應用》，《機床電器控製》，《機床概論》，《機械加工自動化》，《機械製造系統》，《先進製造技術》，《數控技術》，《數控機床》，《機電一體化控製技術與系統》等。

其它用途：

·為機電類本科生、專科生的課程設計、畢業設計及課外創新設計提供條件

·為教師和相關技術人員從事機電產品開發提供實驗平臺

·培訓機電一體化系統的應用與設計的工程技術人才

·為企業培養機電一體化設備的維護管理人員

·改善辦學條件，提高學校或院系知名度

部件圖片:
