| 類型 | 感應 | 品牌 | 安成泰 | 外形尺寸： | - |

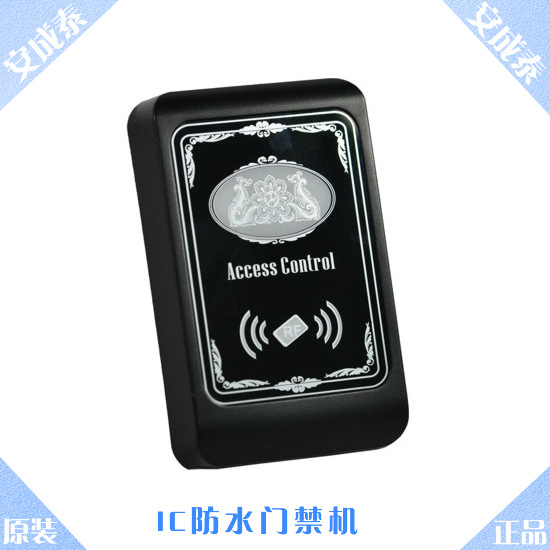

功能簡介：
1） 采用ARM-Cortex-M0 32位CPU ,主頻50MHZ，低功耗，速度快，16300張卡響應時間不超0.8秒, 可定做擴容到32600張卡的控製器（大概要1秒的反應速度，如果有必要，可最多擴容到100000張，大概需要3秒的反應速度）
2） 帶USB介面，可接電腦 備份數據
3） 1000人以上采用SPI FLASH 存儲器，512K ,1000人以下采用CPU自帶FLASH存儲器，掉電存儲100年
4） 可定做ID，IC同時同時兼容的機型
5） 可外接WG26讀卡器
6） 可設置兩張管理卡，一張增加卡，一張刪除卡，用來增加和刪除用戶卡
7） 可用紅外遙控器來增加和刪除用戶卡
8） 可設置繼電器是上電吸合還是不吸合，用於不同的使用場合
9） 可設置使用繼電器的吸合時間是用紅外遙控器設置的時間還是跳線固定的時間
10） IC型的可設置是否要扇區密碼校驗才能開鎖
11） IC型的可通過紅外遙控來設置要驗證的扇區和密碼等參數
12） 可紅外遙控器開門
13） 可設置超時報警（必須配合門磁使用），如果門在繼電器閉合後還未關門，將自動報警，每兩分鐘檢測一次門磁，
14） 1000人以上機型可直接在機子裡麵備份人員名單，可隨時用備份的人員名單來恢復數據
15） 外殼采用防雨設計，可在室外使用
16） 全部電子元件采用工業級，真正的最新前沿技術，溫度范圍為 -35℃----70℃
2， 技術參數
電壓 | DC12V | 工作溫度 | -35℃----70℃ |
電流 | <100m A | 工作濕度 | 0—95%（無凝結） |
卡片張數 | 1型 1000張卡 2型 16350張卡 | 繼電器吸合時間 | 0-99秒或選擇跳線的1或則5秒 |
3， 端口說明：
8P接線端子 | 4P接線端子 | ||
紅 | DC12V輸入 | 紅 | DC12輸出 |
黑 | GND | 黑 | GND |
黃 | 開門按鈕（接地線有效） | 黃 | DATA0 |
橙 | 門磁（低電平表示關閉） | 白 | DATA1 |
操作說明
1） 設置管理卡：
（1）將控製器斷電，將控製器背麵標識有用戶模式和管理模式的跳線跳到管理模式一端
（2）重新通電，控製器刷卡燈閃爍，刷第一張為增加卡，第二張為刪除卡，刷完後控製器一直鳴叫
（3）將控製器重新斷電，將跳線跳回用戶模式端，然後再重新通電
2） 刪除全部卡片
（1）先刷刪除卡，紅燈閃爍，然後再刷增加卡，再刷刪除卡，控製器鳴長鳴一聲完畢，註意：操作後，控製器將刪除全部的用戶卡（1000人以上的機型不會刪除備份的卡片）
3） 增加用戶卡：
（1） 刷增加卡 翠綠燈閃爍，然後連續刷用戶卡，直到用戶卡刷完後，再刷一次增加卡，退出增加狀態
如果在刷用戶卡期間控製器鳴叫3聲，表示該卡已經加過
4） 刪除用戶卡：
（1）刷刪除卡 紅燈閃爍，然後刷要刪除的用戶卡，可連續刷，再刷一次刪除卡退出刪除狀態
如果在刷用戶卡期間控製器鳴叫3聲，表示該卡不存在,
5，紅外遙控說明
進入系統：註意：出廠初始密碼為999999
1） 按CALL 999999 # 進入後臺管理 以下的操作都必須在進入後臺後才能進行
2）修改管理員密碼： 0 0 # X X X X X X #
XXXXXX 表示6為新操作員密碼，按#後退出後臺管理
3）刷卡增加用戶卡： 0 1 # 刷卡
在刷卡的時候可以連續刷用戶卡，刷完後按EXIT鍵退出後臺管理
4）輸入卡號增加用戶卡：0 2 # X X X X X X X X X X #
XXXXXXXX 表示10位卡號，按#鍵後，控製器短鳴一聲後可繼續輸入10位卡號進行下一張的添加，按EXIT退出 ，註意10秒無任何動作系統自動退出
5) 刷卡刪除用戶卡：0 3 # 刷卡
按#後，紅燈閃爍，然後連續刷要刪除的用戶卡，按EXIT鍵退出後臺，註意10秒無任何動作系統自動退出
6）輸入卡號刪除用戶卡：0 4 # X X X X X X X X X X #
按04 #後蘭燈閃爍，再輸入10位卡號後按#鍵，控製器短鳴一聲後可繼續輸入10位卡號進行下一張的刪除，按EXIT退出，註意10秒無任何動作系統自動退出
7）刪除全部用戶卡： 0 5 #
該功能將刪除全部用戶卡，刪除完畢後自動退出
8）啟動上電吸合： 0 6 # X #
X=1 繼電器上電吸合 X=2繼電器上電不吸合
9）設置繼電器吸合時間：0 7 # X X #
XX 范圍為00-99秒 設置為00 表示脈沖開鎖，繼電器固定吸合500MS,適合用於電控鎖
10）選擇是使用第9項設置的時間 還是跳線的時間作為控製器繼電器的吸合時間： 0 8 # X #
X=1表示選擇第9項的時間為繼電器的吸合時間，X=2，表示使用用跳線設置的時間為繼電器的吸合時間
11）IC卡系統的時候是否要扇區密碼認證： 0 9 # X #
X=1 表示啟動認證，X=2 表示不啟動認證，具體的認證扇區和密碼參考地12條
12）設置扇區密碼認證的扇區密碼和扇區編號：1 0 # SSK XXXXXXXXXXXX #
說明：SS 扇區編號，范圍 00—15 ，K 塊編號 范圍是0—2 （塊編號可隨便設置，0，1,2均可，是為後續升級預留） XXXXXXXXXXXX 12位扇區密碼，范圍為000000000000---999999999999
13）遙控開門 ： 1 1 # 該功能將 啟動 繼電器 一次
14）設置超時報警：1 2 # X #
X=1表示啟動 X=2表示不啟動，啟動超時報警後，系統在判定繼電器復位3秒鐘後門磁信號為高，則開始蜂鳴器鳴叫25秒，過120秒後再重新檢測，當門關上後，自動停止鳴叫
15）控製器存儲器碎片整理已經卡號備份：1 3 #
執行該功能後，控製器將零碎的存儲單元重新整理，類似於電腦的磁盤整理功能，同時會將所有的卡號備份到存儲器的另外的單元，以備以後數據還原使用（註意：隻有1000人以上的機型才有備份功能，1000人以下的隻整理，不備份）
16）備份數據還原 1 4 #
將15項備份的數據還原到回去，註意，在備份數據以後新增的卡片信息將丟失，請切記
17）恢復出廠值 7 3 #
控製器出廠時參數如下：
繼電器吸合時間為1秒
繼電器上電不吸合
不啟動門磁報警
不啟動扇區密碼驗證
管理密碼為999999
使用跳線作為繼電器的吸合時間
6， 註意事項：
1） 該控製器外殼為防雨設計，但不是防水設計，不能將控製器泡在水裡，這樣水會滲入主機板造成主機板燒壞
2） 該控製器外殼為塑料材質，放破壞能力較差，請註意使用
3） 該控製器使用射頻頻率為125KKZ 和 13.56MHZ ，請註意周邊不能有此頻點附近的乾擾源
4） 在外接讀卡器的時候要和控製器上下或左右錯開至少40CM 的距離，防止控製器和讀卡器之間的射頻乾擾

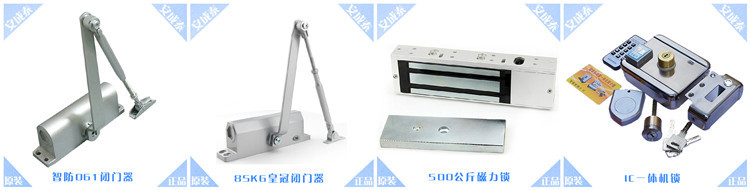

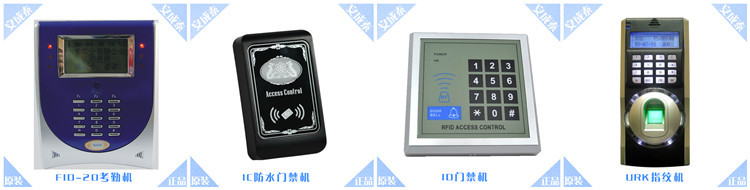

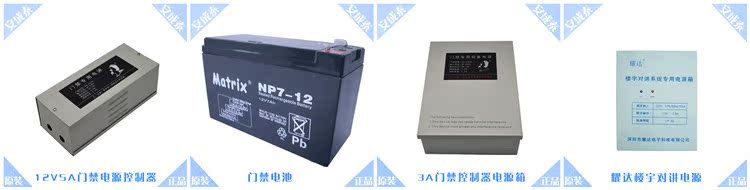

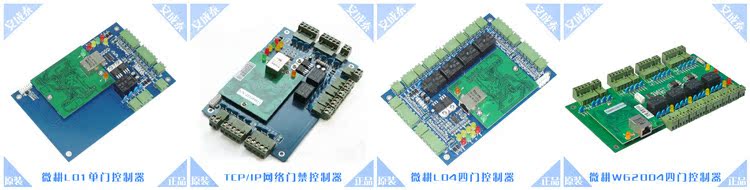

更多產品展示
